●產品概述

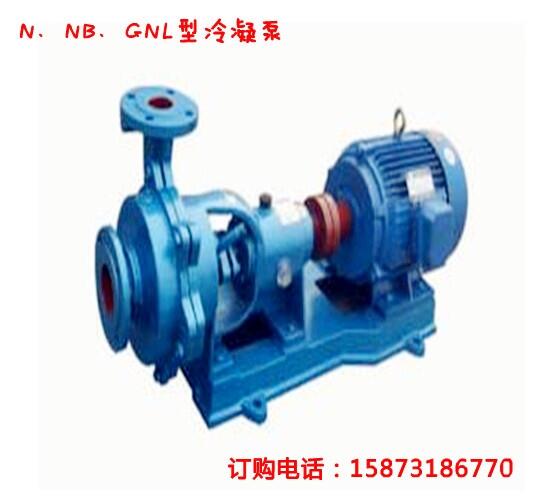

臥式單級、雙級懸臂式離心冷凝泵一般用于火力發電機組，供抽送冷凝器中的冷凝水或物理、化學性質類似于水的其他液體之用，也可用于給排水、化工、石化等行業中要求有高吸入性能的場合。本型泵有較好的吸入性能和較高吸程，200NW32適用溫度≤280°C，其余泵型適用溫度≤150°C，吸入壓力≤1.6MPa。

●參數范圍

流量:8-400m³/h????????? 揚程:38-180m

●產品特點

1、?? 高吸入性能，即具備良好的汽蝕性能。

2、?? 泵的效率高，有穩定又平緩的流量—揚程曲線。

3、?? 小型化程度高，結構緊湊占地面積小。

4、?? 運行可靠性高，結構合理，便于拆裝維修。

●結構特點

3N6、4N6、6N6、100N130、100N160、150N110、150N130、150N180、200N180、200N32型泵為臥式單級冷凝泵。其中6N6、100N160、150N110、150N130、150N180、200N180、200N32帶誘導輪。

100N130、100N160、150N110、150N130、150N180、200N180、200N32型泵分別在填料函體和填料壓蓋處通入冷卻水后可作疏水泵用。

3N6×2及4N6×2型泵為臥式懸臂兩級冷凝泵。

200N32從電機端看順時針方向旋轉，其余泵型為逆時針轉向。

冷凝泵采用軟填料進行密封。也可以采用機械密封，在軸封處裝有可更換的軸套。

●型號說明

例1：4N6×2A????????????????????????????? 例2：150N180

4—吸入口徑除以25???????????????????????? 150—吸入口徑

N—臥式懸臂冷凝泵????????????????????????? N —臥式懸臂冷凝泵

6—單級揚程除以10???????????????? ????????180—泵揚程

2—兩級葉輪

A—表示葉輪切割

●材質說明

主要零件	I	II	III
泵體、泵蓋	鑄鐵	鑄鋼	鑄不銹鋼
泵體密封環、軸套	鑄鐵	鑄鋼	鑄不銹鋼
葉輪	硅黃銅或鑄鐵	硅黃銅	硅黃銅
誘導輪	鋁鐵青銅	鋁鐵青銅	鋁鐵青銅
軸	碳鋼	不銹鋼	不銹鋼

●性能參數表

型號	流量	揚程	轉速	軸功率	配帶電動機		效率	必需汽蝕余量	葉輪名義直徑	泵口徑		泵重
	Q	H	n	Pa	功率	型號	η	必需汽蝕余量	葉輪名義直徑	進口	出口
	m3/h	m	r/min	kW	kW	型號	%	m	mm	mm	mm
6N6	60.0 90.0 120.0	70 66 60	2980	22.90 25.30 27.70	37	Y200L2-2	50.0 64.0 71.0	1.40 1.45 1.50	232	150	100	120
100N130	42.0 52.5 70.0	143 141 135	2980	36.00 40.00 46.80	55	Y250M-2	44.0 49.0 55.0	1.30 1.50 2.00	325	100	50	166
150N110	80.0 100.0 110.0	122 116 112	2980	48.30 52.70 55.00	75	Y280S-2	55.0 60.0 61.0	1.35 1.40 1.50	300	150	100	188
100NB45	14.4 24.0 31.0	54 50 42	2980	4.81 6.05 6.82	7.5	Y/YB 132S2-2	44.0 54.0 52.0	0.65 0.84 0.95	196	100	40	40
100NB60	21.6 36.0 50.4	69 62 44	2980	9.02 11.47 13.98	15	Y/YB160M2-2	45.0 53.0 43.2	0.90 0.90 1.00	229	100	65	50
3NBA-5	15.0 20.0 25.0	30 28 25	2980	2.29 2.60 2.85	5.5	Y/YB 132S1-2	53.4 58.7 59.8	7.30 8.30 9.30	160	80	45	45
3NBA-5	30.0	22	?	3.10	?	?	58.0	10.30	?	?	?	?
GNL3-A	5.0 6.0 9.0	44 42 39	2980	1.71 1.78 2.03	3	Y/YB100L-2B5	35.0 38.5 47.0	0.60 0.62 0.65	140	80	50	140
GNL3-A	11.0	34	?	2.00	?	?	51.0	0.70	?	?	?	?
GNL3-B	12.0 15.0 18.0	48 45 41	2980	3.08 3.54 3.87	5.5	Y/YB 132S1-2B5	51.0 52.0 52.0	0.65 0.70 0.72	147	80	50	140
GNL3-B	20.0	38	?	4.06	?	?	51.0	1.05	?	?	?	?
GN3/12	5.0 7.0 9.0	41 39 36	2980	1.51 1.65 1.76	2.2	Y/YB90L-2	37.0 45.0 50.0	0.80 0.80 0.80	134	80	50	45
GN3/12	12.0 15.0	32 25	?	1.97 2.08	?	?	53.0 49.0	1.20 1.20	?	?	?	?
2.5N3X2	8.0 10.0 12.0	52.5 51.5 50.5	2980	3.05 3.42 3.75	5.5	Y132S1-2	37.5 41.0 44.0	1.90 2.00 2.20	148	65	50	53
3N6	16.5 22.0 30.0	62 61 58	2980	6.34 7.46 8.78	11	Y160M2-2	44.0 49.0 54.0	1.50 1.70 1.90	215	80	50	86
3N6X2	20.0 26.0 34.0	131 128 120	2980	17.40 17.80 19.60	22	Y180M-2	41.0 51.0 56.8	1.75 2.05 2.40	215	80	50	123
4N6	48.0 60.0 68.0	59.5 57 54	2980	14.00 15.20 16.20	22	Y180M-2	55.6 61.3 61.8	1.40 1.60 1.75	225	100	80	115
4N6A	30.0 40.0 50.0	40 38 37.7	2980	6.30 7.30 8.25	11	Y160M1-2	51.9 56.7 62.3	1.60 1.80 2.00	175	100	80	115
4N6X2	25.0 40.0 50.0	130 125 120	2980	21.10 25.20 27.30	37	Y200L2-2	42.0 54.0 60.0	2.00 2.20 2.40	220	100	100	170
