10YCY14-1BSY-160YCY14-1E63YCY14-1B,80YCY14-1BF系列斜盤式軸向柱塞泵型號說明：

SY-160YCY14-1E(F)

型號分解代號：

10=(1),Y=(2),C=(3),Y=(4),14=(5),1B=(6),F=(7)。

型號分解詳細說明：

1).——公稱排量：

1.25ml/r, 2.5ml/r, 10ml/r, 13ml/r, 16ml/r, 25ml/r, 32ml/r, 40ml/r,

63ml/r, 80ml/r, 100ml/r,125ml/r, 160ml/r, 250ml/r。

2).——變量形式:

M-定量, S-手動變量, Y-壓力補償變量, MY-定級壓力補償變量,

P-恒壓力變量, D-電動變量, C-伺服變量, LZ-零位對中液動變量.

3).——公稱壓力:

C-為31.5MPa,  G-為24.5MPa.

4).——名稱:

Y-表示泵, M-表示馬達.

5).——結構型式:

14-為缸體旋轉式軸向柱塞泵.

6).——結構設計序號:

1B-為改進設計.

7).——旋轉方向(從軸端看):

邵陽維克液壓股份有限公司 1）63YCY14-1B,80YCY14-1BF柱塞泵種類：
斜盤式軸向柱塞泵、斜軸式軸向柱塞泵和徑向柱塞泵等幾種。
2）63YCY14-1B,80YCY14-1BF柱塞泵原理：
由傳動軸帶動缸體或柱塞旋轉而作往復運動，完成吸油和壓油動作。
3）63YCY14-1B,80YCY14-1BFE柱塞泵結構特點：
軸向柱塞泵一般都由缸體、配油盤、柱塞和斜盤等主要零件組成。當電動機
帶動傳動軸旋轉時，泵缸與柱塞一同旋轉，柱塞頭永遠保持與斜盤接觸，因
斜盤與缸體成一角度，因此缸體旋轉時，柱塞就在泵缸中做往復運動。

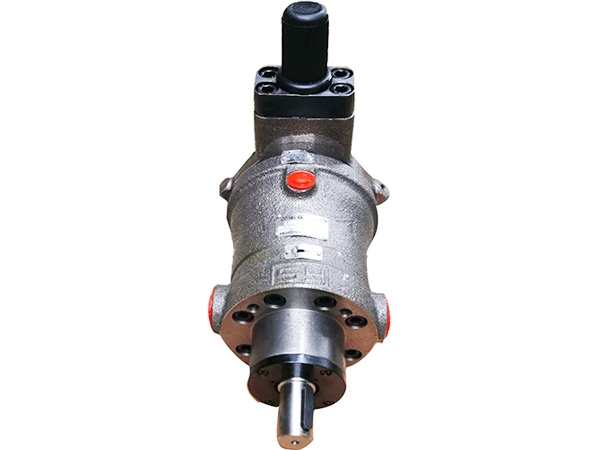

SY-160YCY14-1E63YCY14-1B,80YCY14-1BF定量軸向柱塞泵
SY-160YCY14-1E63YCY14-1B,80YCY14-1BF軸向柱塞泵（馬達）工作原理及結構： 主體部分由傳動軸帶動缸體旋轉，使均勻分布在缸體上的七個柱塞繞傳動軸中心線轉動，通過中心彈簧將柱滑組體中的滑靴壓在變量頭（或斜盤）上。這樣柱塞隨著缸體的旋轉而作往復運動，完成吸油和壓油動作。
