主要用途

  主要供火力發電廠輸送冷凝水之用，亦可用在介質與冷凝水相似的其他地方。

  工作條件

  泵輸送液溫不能超過80℃。

  流量范圍：12～120m3/h

  揚程范圍：50～131m。

冷凝泵結構說明

品種

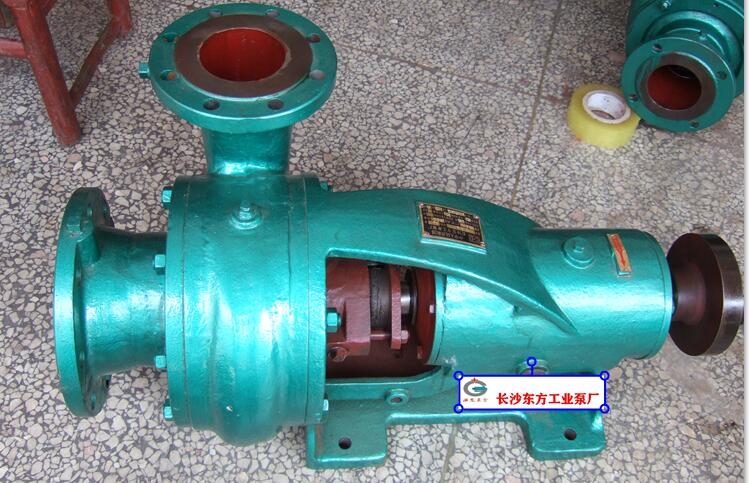

N型冷凝泵為臥式懸臂單級、兩級離心泵，共分8個品種。單級的有3N6、4N6、100N130 ；兩級的有2.5N3X2、3N6X2、4N6X2如圖2；單級帶誘導輪的有6N6、150N110

冷凝泵支承部分

3個品種支承部分結構相同 ，主要件有托架、前后軸承壓蓋，和軸組合定位在托架上的前后徑向滾珠軸承上，滾珠軸承亦承受未被平衡的軸向力。用稀油潤滑，油量可從油標看出。前后軸承壓蓋均裝有毛氈密封圈做為軸封，以防漏油。管堵處的孔用來灌油。清洗換油時從絲孔將油放出。

冷凝泵工作部分

單級：主要件有硅黃銅80-3鑄成的葉輪通過鍵固定由45號優質碳素制成的軸上，葉輪裝在由耐磨鑄鐵HT20-40鑄成的泵體、泵蓋所構成的泵工作室內，動力機通過聯軸器帶動支在軸承中的軸和葉輪，泵就工作，耐磨鑄鐵HT20-40制成的軸套，與襯套（6N6和4N6X2）之間有著水潤滑的滑動軸承的作用，泵體后的填料函內裝有填料環，及填料油浸石墨石棉繩，開口填料壓蓋，借助加長雙頭螺栓壓緊填料，并可調整松緊,外部引入高于大氣壓的密封水，通過接管對準填料環，并在整個填料函內就形成隔絕空氣侵入泵內的密封腔，同時阻止泵內水向外流，僅有少量的潤滑水滴出。在葉輪上開有平衡孔，使高壓區與進口低壓區溝通從而消除軸向推力，為了防止磨損泵體和泵蓋，于修理,達到良好密封，在泵體、泵蓋上裝有密封環，泵體上部備有絲孔做為放氣用，停車檢修時，泵中之水從絲孔放出，為了方便泵體和泵蓋的拆卸備有起蓋螺釘（蓋、體通用）進出口均備有測壓孔。

兩級：其余與單級相同，僅泵蓋、泵體和中間導葉構成兩個工作室，在兩室內相應裝有硅黃銅80-3鑄成的一級葉輪和鑄鐵HT20-40CuMo制成的葉輪。

單級帶誘導輪：其余與單級相同，僅葉輪材料為鋁鐵青銅9-4，在葉輪前加一個有鋁鐵青銅9-4制成的誘導輪，以改善汽蝕性能。
