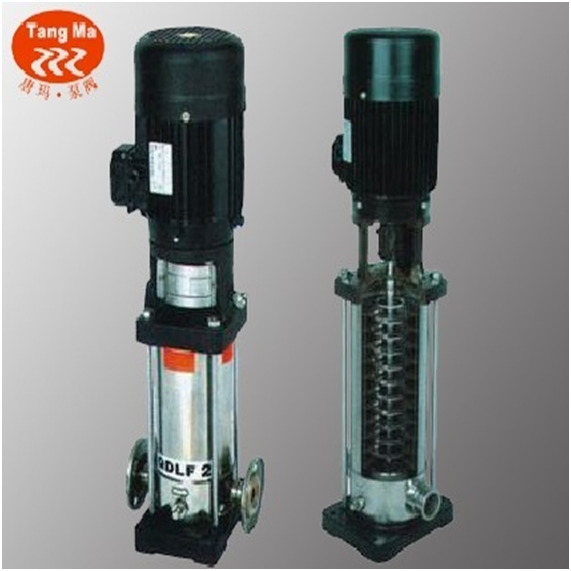

QDL/QDLF型立式不銹鋼多級離心泵

產品價格：￥1800（人民幣）

規格：QDL/QDLF

發貨地：上海

品牌：

最小起訂量：1件

QQ洽談點擊詢價進入商鋪

上海唐瑪泵閥有限公司

免費會員

會員級別：

認證類型：企業認證

企業證件：通過認證

認證信息：上海唐瑪泵閥有限公司

商鋪名稱：上海唐瑪泵閥有限公司

聯系人：周先生（先生）

聯系手機：

固定電話：

企業郵箱：18918479867@163.com

聯系地址：上海市金山區亭林鎮林吉路2353號

郵編：201505

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

QDLF型立式不銹鋼多級離心泵概述

QDLF型不銹鋼多級沖壓離心泵為立式結構，泵的吸入與吐出在泵的下主成水平排列。該泵主要由立式電機、電機座、聯軸夾塊、泵體（含泵軸、葉輪、導流器、合金軸承等）、外圓筒、底座、拉桿等組成。泵轉子通過聯軸夾塊由電機直接驅動。泵的軸向力用水力平衡解決。該泵適用于輸送清水或物理化學性質類似水及其他的液體。使用溫度≤120°C。
QDLF系列不銹鋼多級沖壓離心泵其主機部分是采用不銹鋼板沖壓成型焊接而成，它與目前國內普遍采用的鑄鐵泵相比，具有體積小、重量輕、泵效高、噪音低、振動小、安裝簡便、外形美觀等優點。因其軸承及軸封均采用了高耐磨的硬質合金材質，所以更具有壽命長、維修少的特點，是九十年代節能型新產品，除主要可用于鍋爐給水、高層樓房供水、消防增壓外，還可用于果園噴灌、水產養殖、水力沖洗、食品和醫藥機械輸液。

QDLF型立式不銹鋼多級離心泵使用范圍

多級沖壓離心泵普通型適用于液體傳輸,冷熱清潔水、軟化水的循環和增壓。
QDLF系列多級沖壓離心泵不銹鋼型亦適用于微堿水、礦物質水、蒸餾水、游泳池水及其它含氯化物液體,但液體允許溫度需要降低。

冷熱清潔的,非易燃易爆并不含有固體顆�；蚶w維的液體;
液體溫度:-15℃至+120℃
環境溫度:最高+40℃
最小入口壓力:根據NPSH曲線+最小安全揚程量0.5米水頭。

QDLF型立式不銹鋼多級離心泵用途

①市政供水及增壓②工業循環系統加工系統③鍋爐給水及冷熱凝系統④家庭供水
⑤環保水處理，滲透分析系統⑥農業灌溉及脫水⑦工業廠房清洗及各種清洗工作
⑧（其他）許多專門用途

QDLF型立式不銹鋼多級離心泵型號意義

QDLF型立式不銹鋼多級離心泵結構圖

序號	名稱	材料
1	底座	灰鑄鐵
2	泵座	不銹鋼
3	進口導流器	不銹鋼
4	密封墊片	聚四氟乙烯
5	襯套	不銹鋼
6	葉輪	不銹鋼
7	帶軸承導流器	不銹鋼
8	軸承	硬質合金
9	導流器	不銹鋼
10	外圓筒	不銹鋼
11	圓套	不銹鋼
12	出口導流器	不銹鋼
13	機械密封	硬質合金、氟橡膠
14	波形彈簧 ( 碟形墊片 )	不銹鋼
15	電機座	灰鑄鐵
16	泵軸	不銹鋼
17	保護片	不銹鋼
18	聯軸器	鑄鋼 ( 粉末冶金 )
19	電機	標準立式電機
20	調節螺釘	不銹鋼
21	絲堵	不銹鋼
22	拉桿	45# 鋼
23	放水調壓組件	不銹鋼

QDLF型立式不銹鋼多級離心泵性能參數

型號	配用電機	Q （m³/h）	1	1.2	1.6	2	2.4	2.8	3.2	3.5	B1	B2	B1+B2	D1	D2	重量（kg）
QDLF2-20	0.37	H （m）	18	17	16	15	13	12	10	8	245	215	460	145	118	19
QDLF2-30	0.37		27	26	24	22	20	18	15	12	263	215	478	145	118	19
QDLF2-40	0.55		36	35	33	30	26	24	20	16	281	215	496	145	118	20
QDLF2-50	0.55		45	43	40	37	33	30	24	20	299	215	514	145	118	20
QDLF2-60	0.75		53	52	50	45	40	36	30	24	322	257	579	175	134	25
QDLF2-70	0.75		63	61	57	52	47	41	35	28	340	257	597	175	134	25
QDLF2-90	1.1		80	78	73	67	61	54	45	37	376	257	633	175	134	30
QDLF2-110	1.1		98	95	89	82	73	64	54	44	412	257	669	175	134	30
QDLF2-130	1.5		116	114	106	98	89	78	65	52	465	265	730	195	140	35
QDLF2-150	1.5		134	130	123	112	100	90	73	60	501	265	766	195	140	35
QDLF2-180	2.2		161	157	148	136	121	108	91	76	555	290	845	195	140	40
QDLF2-220	2.2		197	192	180	165	148	130	110	90	627	290	917	195	140	45
QDLF2-260	3		232	228	214	198	179	158	130	110	702	325	1027	215	160	50

型號	配用電機（KW）	Q （m³/h）	1.5	2	3	4	5	6	7	8	B1	B2	B1+B2	D1	D2	重量（kg）
QDLF4-20	0.37	H （m）	19	18	17	15	13	10	8	6	263	215	478	145	118	19
QDLF4-30	0.55		28	27	26	24	20	18	13	10	290	215	505	145	118	20
QDLF4-40	0.75		38	36	34	32	27	24	19	13	321	257	578	175	134	20
QDLF4-50	1.1		47	45	43	40	34	31	23	17	348	257	605	175	134	25
QDLF4-60	1.1		56	54	52	48	41	37	28	20	375	257	632	175	134	25
QDLF4-70	1.5		66	63	61	56	48	43	33	24	419	265	648	195	140	30
QDLF4-80	1.5		74	72	70	64	55	50	38	27	446	265	711	195	140	30
QDLF4-100	2.2		96	90	87	81	71	62	48	34	500	290	790	195	140	30
QDLF4-120	2.2		114	108	104	95	85	75	58	41	554	290	844	195	140	35
QDLF4-140	3		136	126	122	112	101	89	68	48	611	325	936	215	160	35
QDLF4-160	3		152	144	140	129	115	101	78	55	665	325	990	215	160	40
QDLF4-190	4		183	171	168	153	137	122	93	67	746	340	1086	240	178	45
QDLF4-220	4		211	200	192	178	160	138	108	79	827	340	1167	240	178	50

型號	配用電機（KW）	Q （m³/h）	5	6	7	8	9	10	11	12	B1	B2	B1+B2	D1	D2	重量（kg）
QDLF8-20	0.75	H （m）	21	20	19	18	17	16	15	14	371	257	628	175	134	25
QDLF8-30	1.1		31	30	29	27	26	24	23	20	401	257	658	175	134	30
QDLF8-40	1.5		41	40	39	36	35	32	30	27	436	265	701	195	140	30
QDLF8-50	2.2		52	50	48	45	44	41	37	34	466	290	756	195	140	40
QDLF8-60	2.2		62	60	58	54	53	49	45	41	496	290	786	195	140	40
QDLF8-80	3		83	80	78	73	70	65	60	54	561	325	886	215	160	45
QDLF8-100	4		104	100	97	92	88	80	75	68	621	340	961	240	178	55
QDLF8-120	4		125	120	116	111	105	97	90	81	681	340	1021	240	178	55
QDLF8-140	5.5		146	140	136	130	123	113	105	95	776	403	1179	275	206	80
QDLF8-160	5.5		166	160	155	148	140	130	120	108	836	403	1239	275	206	80
QDLF8-180	7.5		187	180	175	167	158	146	135	122	896	403	1299	275	206	90
QDLF8-200	7.5		208	200	194	186	175	162	150	135	956	403	1359	275	206	90

型號	配用電機（KW）	Q （m³/h）	8	10	12	14	16	18	20	22	B1	B2	B1+B2	D1	D2	重量（kg）
QDLF16-20	2.2	H （m）	28	27	26	25	22	21	19	17	406	290	696	195	140	40
QDLF16-30	3		42	41	39	37	34	32	29	26	456	325	781	215	160	50
QDLF16-40	4		56	54	52	50	46	44	38	34	501	340	841	240	178	55
QDLF16-50	5.5		69	68	65	62	58	54	48	43	581	403	984	275	206	70
QDLF16-60	5.5		83	81	78	75	70	64	58	52	626	403	1029	275	206	75
QDLF16-70	7.5		97	95	92	87	82	75	68	61	671	403	1074	275	206	80
QDLF16-80	7.5		111	108	105	100	94	86	77	70	716	403	1119	275	206	80
QDLF16-100	11		139	136	131	125	118	108	97	87	836	505	1341	330	255	140
QDLF16-120	11		167	163	157	150	141	129	116	105	926	505	1431	330	255	145
QDLF16-140	15		194	190	184	175	166	151	136	122	1016	505	1521	330	255	160
QDLF16-160	15		222	217	210	200	189	173	155	140	1106	505	1611	330	255	165

QDLF型立式不銹鋼多級離心泵安裝說明

1、安裝時管路重量不不應承受在泵上，否則易損環水泵；
2、泵瑟電機是整體結構，出廠時已由廠家校正，所以安裝時無需調整，因此安裝時十分方便；
3、安裝水泵前應仔細檢查泵流道內有無影響水泵運行的硬質物，（如石塊、鐵砂等）以免水泵運行時損還過流部件；
4、安裝進必須擰緊地腳螺栓，且每間隔一事實上時段應對泵過行檢查防止其松動，以免水泵起動時發生劇烈振動而影響的性能；
5、為了維修方便和使用安全，在泵的進出口管路上安裝一只調節閥及在泵進出口附近安裝一只壓力表，對于高揚程，為了防止水錘，還應在出口閘閥前安裝一只止回閥以應付突然斷電等失去動力事故，從而確保水泵在最佳工況下運行，增長水泵的使用壽命；
6、泵用于有吸程場合，應裝有底閥，并且進口管路不應有過多彎道，同時不得有漏水、漏氣現象，以免影響水泵的吸入性能；
7、為不使雜質進入泵內而堵塞流道影響性能，應在泵進口前面安裝過濾器；
8、安裝管路前轉動水泵的轉子部件，應無磨擦聲或卡死現象，否則應將泵拆開檢查原因。

QDLF型立式不銹鋼多級離心泵使用注意事項

1、進水管路必須高度密封，不能漏水、漏氣；
2、禁止泵在汽蝕狀態下長期運行；
3、禁止泵在大流量工況運行時，電機超電流長期運行；
4、定時檢查泵運行中的電機電流值，盡量使泵在設計工況范圍內運行；
5、泵在運行中應有專人看管，以免發生意外；
6、泵每運行500小時應對軸承進行加油；
7、泵進行長期運行后，由于機械磨損，使機組噪聲及振動增大，應停車檢查，必要進可更換易損零件及軸承，機組大修期一般為一年。
機械密封的維護與保養
8、機械密封潤滑液應清潔無固體顆粒；
9、嚴禁機械封在干磨情況下工作；
10、起動前應盤動泵（電機）幾圈，以免突然起動造成機械密封斷裂損壞。
