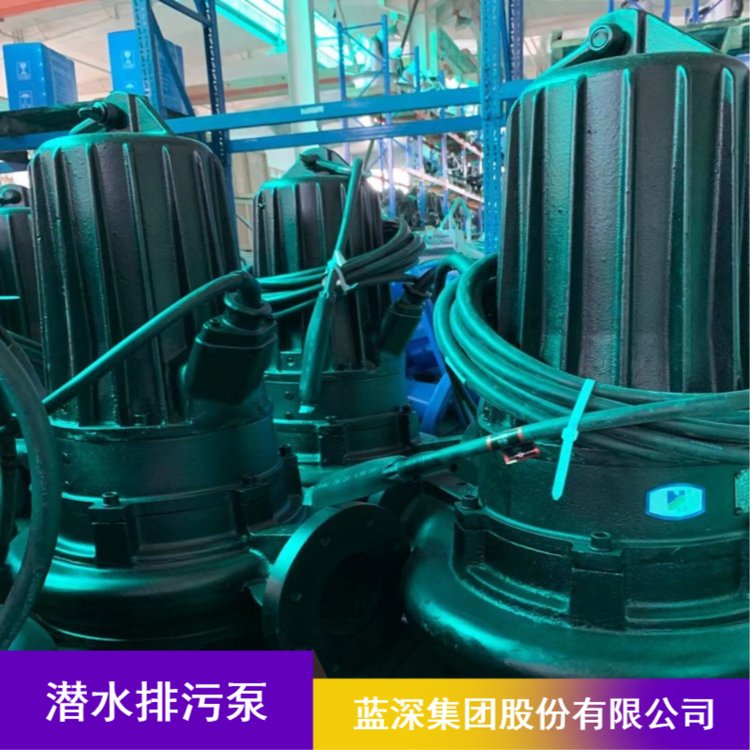

南京藍深潛水泵WQ60-13-4 耦合安裝

南京藍深制泵集團潛水排污泵

出水口徑80mm

鑄鐵材質

使用電壓380V

配YCW型水下密封電纜10米

木箱包裝

配耦合安裝

藍深潛污泵主要材料：

南京藍深潛污泵設計及安裝條件

(1) 污水潛污泵

藍深污水安裝在集水井內，長期在水下運行。

安裝場所： 室外、水下

介質：污水

pH： 6～9

介質溫度：-14.7～38.5℃

TDS：≤10000mg/L

介質中SS濃度：≤200mg/L

含其它雜物：少量

通過的雜物粒徑：≯50 mm

工作時間：連續或間斷

氯離子：≤2000mg/L

南京藍深潛污泵結構：

藍深潛污泵采用立式耦合式潛水泵，潛水電機與泵葉輪同軸相連。泵殼采用鑄鐵，泵殼內表面經加工后為光滑、無砂眼、氣孔或其它鑄造缺陷，所有水流通過部分應設計成無銳角形式，以使流速和流向變化趨于平穩；通道的斷面要足夠大，以保證所要求粒徑的雜物都能通過葉輪。泵殼要有足夠的厚度來承受所有的負荷，包括所要求的靜壓試驗壓力以及連續工作壓力。所有與泵送液體接觸的泵殼金屬表面應噴涂防腐涂層。每臺泵殼都必須在制造車間進行靜壓試驗，試驗壓力不得小于關閉水頭的2 倍（如特性曲線所示），試驗時間應至少持續10min。在這一試驗壓力下，泵的任一部分均不得有變形現象發生，或出現變形的跡象及其它缺陷。

藍深污水泵葉輪采用無堵塞設計，所有葉片都必須是相同的形式，間隔距離均勻，潛水泵應能通過粘性材料、破布、廢紙和塑料等而不發生堵塞現象。泵葉輪必須整體鑄造，材質鑄鐵或同等。泵葉輪須進行精心地加工和表面處理，并經過靜、動平衡試驗，動平衡精度應不低于ISO1940 G6.3 級。葉輪能效率快速傳遞電機輸出功率。葉輪在經過表面處理后，須噴涂防腐涂層。葉輪應牢靠地固定在軸的端部，以防葉輪和軸發生松動。

泵軸和電機軸必須為整體結構，并與泵送的水流完全分開。泵軸必須采用高強度耐腐蝕不銹鋼制造。泵軸應具有足夠的強度和剛度，以承受正常工作、啟動、停機時可能出現的最大扭矩，確保泵運行平穩。

泵和電機的軸承須是耐磨型的，在所有運行條件下均能夠承受所有軸向和徑向負荷，并完全與泵送的水流分開，其使用壽命應不低于100000 小時。

為了在蝸殼和葉輪間能有效密封，必須安裝耐磨環。耐磨環必須可靠地緊固在泵殼上，在正常的運行條件下或泵逆向運轉時都不會發生松動。耐磨環緊固時要考慮到容易拆除更換。如采用葉輪間隙可調的形式，則可不設耐磨環。采用兩個上下雙重獨立的高質量機械密封系統，可以順時針或逆時針轉動，而不會帶來不良后果。機械密封均采用碳化硅/碳化鎢，介質酸堿度范圍為pH2～10。機械密封應該是免維護的，潤滑與被輸送液體相隔開，應能抵抗熱沖擊，并具有良好緊急運行的特點。潛污泵機械密封的正常使用壽命不低于25000 小時。

電機的防護等級為IP68 級，絕緣等級為不低于F 級。應有合適的額定功率保證水泵在整個性能曲線中不會發生過載。電機應能每小時啟動10 次。電機軸和轉子經動、靜平衡測試合格。電機應設計成在40℃環境下工作。泵頭和電機應能浸入和連續泵送為40℃的液體，并且定子繞組的平均溫升不超80℃。電機功率的選配應保證在工作范圍內任一點運行時，都不會出現過載，在設計流量時的安全余量應不少于10％。潛污泵所配電機應能被液體充分冷卻，不應依賴外部冷卻系統，以保證無論電機浸沒在泵所輸送的液體中或上半部分直接暴露在空氣中，都能提供足夠的散熱。技術部門提供一份能顯示轉矩、電流、功率因數、輸入/輸出功率和效率的性能曲線圖，該性能曲線圖還應包括啟動和空載啟動時的特性數據。

接到電機的供電和控制電纜應采用適合于水下應用的耐油絕緣電纜，即使電纜破損，水也不會順著電纜線進入電機腔內。每根電纜應有單獨的進口，電纜進入接線室處應采用可重復使用的防水密封件密封。電纜進線的水密封設計必須符合規定扭矩要求，以確保潛水密封的可靠性。

各位號泵所應配備的保護探頭種類的具體情況如下：潛水泵密封腔內應設置泄漏傳感報警裝置；電機腔內應設置線圈溫度的傳感報警裝置、電機腔泄漏傳感報警裝置；泵接線腔內應設置泄漏傳感報警裝置。溫度傳感報警裝置采用熱電阻或雙金屬片，通過報警給定器輸出無源接點信號(報警給定器可安裝在現場控制柜內)；泄漏傳感報警裝置應能輸出無源接點信號(開關量信號)。電機腔內應設置防結露裝置。

藍深集團潛水泵的全部材料應適用于污水介質特性的腐蝕環境。

重量75kg

通過顆粒40mm

潛水污水泵供貨范圍：

藍深集團生產的潛污泵能夠滿足就地手動控制和遠程控制，應包含但不限于以下范圍：

·裝配完整的潛水排污泵（泵殼、葉輪、配套電機、密封等）

·提升裝置（導桿、支架、吊鏈等）

·耦合裝置及附件

·每臺污水泵所需的10m 水下電纜、接頭、彎頭、緊固件、電纜接線箱。

·低液位浮球開關

·就地控制箱（含 PLC 信號接口）

·所有連接附件、螺栓等緊固件

·隨機的備品備件及備用工具

藍深潛污泵質保期說明：

南京藍深潛污泵從設備運行驗收合格之日起十二個月內對所提供設備進行全面的保養維

護，以保證設備連續、有效的正常運行。

在質保期的第十二個月，南京藍深售后部門會去往現場對設備進行常規的檢驗檢查。

藍深潛污泵備品備件的供貨：

南京藍深制泵集團潛污泵提供隨機備品備件、專用工具、正常運轉 2 年所需備品備件的詳細清單，

·隨機備品備件和專用工具清單單列于供貨清單內，附裝箱清單。

·正常運轉2年需要的備品備件和推薦給業主的備品備件，終生維保

提供線上或現場指導安裝調試

配現場控制箱安裝使用
