結構說明

多級泵主要由定子、轉子、軸承和軸封四大部分組成:

1、多級泵定子部分主要由吸入段、中段、吐出段和導葉等組成，有拉緊螺栓將各段夾緊，構成工作室。 D 型泵一般水平吸入，垂直向上吐出;用于是油田注水時，泵進出口均垂直向上。 DG 型多級泵出、入口均垂直向上。

2、多級泵轉子部分主要由軸、葉輪、平衡盤和軸套等組成。軸向力由平衡盤平衡。

3、多級泵軸承主要由軸承體、軸承和軸承壓蓋等組成，軸承用油脂或稀油潤滑。

4、多級泵軸封采用軟填料密封，主要由進水段和尾蓋上的密封函體、填料、擋水圈等組成。 D 型泵水封水來源于泵內的壓力水。 DG 型泵水封水來源于外部供水。

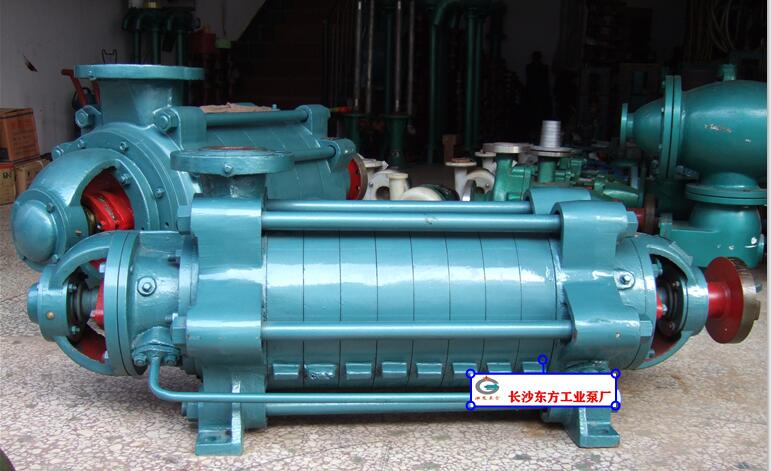

5、多級泵轉動 泵通過彈性聯軸器由原動機直接驅動。從原動機端看泵，泵為順時針方向旋轉 D 、 DG 型泵是臥式單吸多級節段式離心泵。供輸送清水(含雜質量小于 1% ，顆粒度小于 0.1mm )或物理化學性質類似于水的其它液體。 D 型泵輸送介質溫度小于100℃ ，適用于礦山排水、油田注水、工廠和城市給、排水等場合。油田注水泵根據介質的腐蝕性，泵采用不同的材質。 DG 型泵輸送介質溫度小于 120℃ ，適用于各種鍋爐給水。

1、單級泵是指只有一只葉輪的泵，揚程只有125米;

2、多級泵是指有兩只或兩只以上葉輪的泵，揚程可以達到1000米;

3、在泵實際需要揚程小于125米時，可根據泵房面積、泵價格(多級泵一般比單級泵價格偏高)、等因素綜合考慮該選用單級泵還是多級泵。 隨著技術的進步，單級葉輪的泵可通過提高泵的轉速來提高泵的揚程，可代替多級泵，只是價格貴一點。
