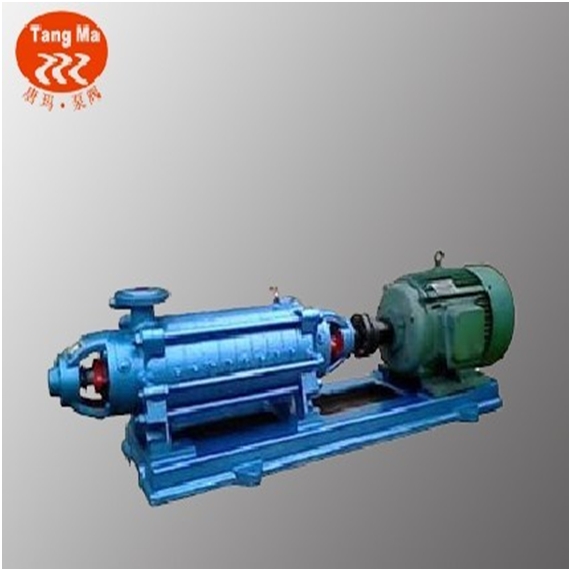

D型多級離心泵系單吸多級分段式離心泵，供輸送請水及物理化學性質類似于水的液體之用。該泵揚程為H23至153.6米，流量為12.6--39.6m3/h。液體的最高溫度不得超過80℃，廣泛應用于礦山排水、工廠及城市給水之用�？趶紻N：50-125 (mm) 揚程H：23-153.6 (m) 流量Q：12.6-39.6(m3/h) 使用溫度T：80℃ 。

D型多級離心泵的產品結構說明

D型多級離心泵為多級分段式，其吸入口位于進水段上，成水平方向，吐出口在水段上垂直向上，其揚程可根據使用需要而增減水泵級數。水泵裝配良好與否，對性能影響關系很大，尤其是各個葉輪的口出與導翼的進出中心，其中稍有偏差即將使水泵的流量減少，揚程降低效率差，故在檢修裝配時務必注意。

D型多級離心泵主要零件有:進水段、中段、出水段、葉輪、導翼擋板、出水段導翼、軸、密封環、平衡環、軸套、尾蓋及軸承體。進水段、中段、導葉擋板、出水段導翼、出水段及尾蓋均為鑄鐵制成，共同形成泵的工作室。

葉輪為優質鑄鐵制成，內有葉片，液體沿軸向單側進入，由于葉輪前后受壓不等，必然存在軸向力，此軸向力由平衡盤來承擔，葉輪制造時經靜平衡試驗。
軸為優質炭素鋼制成，中間裝有葉輪，用鍵、軸套及軸套螺母固定在軸上。軸的一端裝聯軸器部件，與電機直接連接。

密封環為鑄鐵制成，防止水泵高壓水漏回進水部分，分別固定在進水段與中段之上，為易損件，磨損后可用備件更換。
平衡環為鑄鐵制成，固定在出水段上，它與平衡共同組成平衡裝置。

     平衡盤為耐磨鑄鐵制成，裝在軸上，位于出水段與尾蓋之間，平衡軸向力。
     軸套為鑄鐵制成，位于填料室處，作固定葉輪和保護泵軸入用，為易損件，磨損后可用備件更換。
     軸承是單列向心球軸承，采用鈣基潤滑脂潤滑。

填料起密封作用，防止空氣進入和大量液體漏出，填料密封由進水段和尾蓋上的填料室，填料壓蓋，填料環及填料等組成，少量高壓水流入填料室中起水封作用。填料的松緊程度必須適當，不可太緊亦不可太松，以液體能一滴一滴的滲出為準。如果填料太緊，軸套容易發熱，同時耗費功率。填料太松，由于液體流失要降低水泵的效率。

型號	流量 m 3 /h	揚程 m	轉速 r/min	功率(kw)		效率%	允許汽蝕余量m
型號	流量 m 3 /h	揚程 m	轉速 r/min	軸功率	電機功率	效率%	允許汽蝕余量m
50D8×2	18	19	2950	1.5	2.2	62	2.3
50D8×3	18	28.5	2950	2.25	3	62	2.3
50D8×4	18	38	2950	3	4	62	2.3
50D8×5	18	47.5	2950	3 .75	5.5	62	2.3
50D8×6	18	57	2950	4.5	5.5	62	2.3
50D8×7	18	66.5	2950	5.25	7.5	62	2.3
50D8×8	18	76	2950	6	7.5	62	2.3
50D8×9	18	85.5	2950	6.75	7.5	62	2.3
50D8×10	18	95	2950	7.5	11	62	2.3
50D8×11	18	104.5	2950	8.25	11	62	2.3
50D8×12	18	114	2950	9	11	62	2.3
80D12×2	32.4	22.7	2950	2.68	3	75	2.8
80D12×3	32.4	34.05	2950	4.02	5.5	75	2.8
80D12×4	32.4	45.4	2950	5.36	7.5	75	2.8
80D12×5	32.4	56.75	2950	6.7	7.5	75	2.8
80D12×6	32.4	68.1	2950	8.04	11	75	2.8
80D12×7	32.4	79.45	2950	9.38	11	75	2.8
80D12×8	32.4	90.8	2950	10.72	15	75	2.8
80D12×9	32.4	102.15	2950	11.06	15	75	2.8
80D12×10	32.4	113.5	2950	13.4	15	75	2.8
80D12×11	32.4	124.85	2950	14.74	18.5	75	2.8
80D12×12	32.4	136.2	2950	16.08	18.5	75	2.8
100D16×2	54	35.2	2950	7.2	11	71.5	3.3
100D16×3	54	52.8	2950	10.8	15	71.5	3.3
100D16×4	54	70.4	2950	14.4	18.5	71.5	3.3
100D16×5	54	88	2950	18	22	71.5	3.3
100D16×6	54	105.6	2950	21.6	30	71.5	3.3
100D16×7	54	123.2	2950	25.2	30	71.5	3.3
100D16×8	54	140.8	2950	28.8	37	71.5	3.3
100D16×9	54	158.4	2950	32.4	37	71.5	3.3
100D16×10	54	176	2950	36	45	71.5	3.3
100D16×11	54	198.6	2950	39.6	55	71.5	3.3
100D16×12	54	211.2	2950	43.2	55	71.5	3.3
125D15×2	108	40	2950	15.6	18.5	76	4
125D15×3	108	60	2950	23.4	30	76	4
125D15×4	108	80	2950	31.2	37	76	4
125D15×5	108	100	2950	39	45	76	4
125D15×6	108	120	2950	46.8	55	76	4
125D15×7	108	140	2950	54.6	75	76	4
125D15×8	108	160	2950	62.4	75	76	4
125D15×9	108	180	2950	70.3	90	76	4
125D15×10	108	200	2950	78	90	76	4
