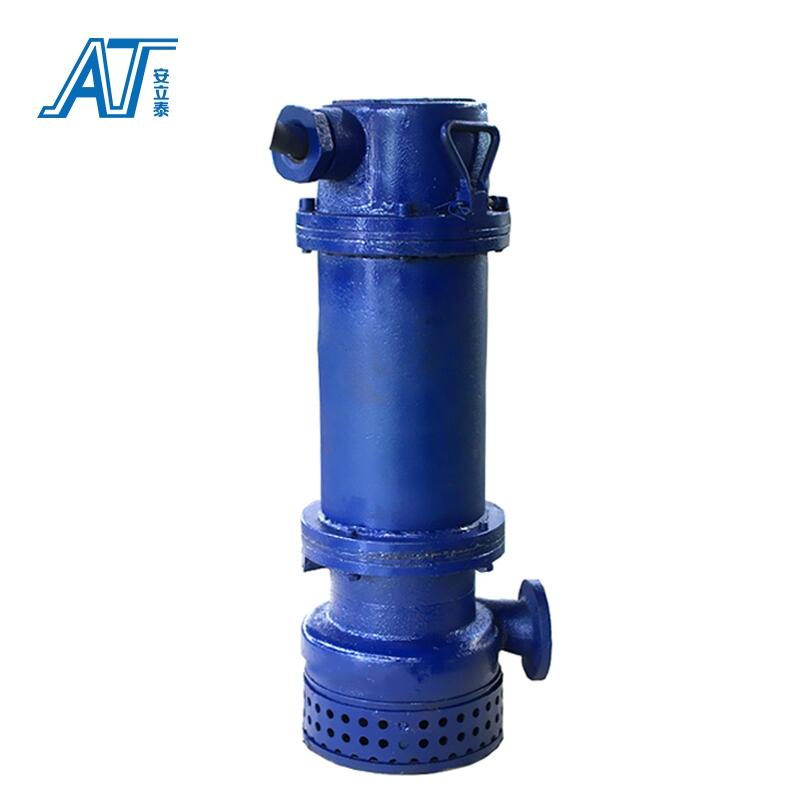

濟寧安泰專業生產WQB20-15-2.2防爆潛污泵大型生產基地

隔爆型潛污水電泵

1  電纜進線密封裝置

采用兩級橡膠圈密封，完全防止水從電纜處滲入電機內部。

2  電機

專門設計的隔爆型潛水電機，防護等級為IPX8，定子繞組絕緣等級

為F級（155℃），正常溫升條件下，電機絕緣壽命延長。

3  轉子總成

轉子總成嚴格按G6.3級做動平衡試驗，保證泵運行時振動小，軸承和密封壽命更長。

4  軸承

上部的深溝球軸承與下部的角接觸球軸承組成軸的可靠支撐。軸承采用低噪音音軸承，確保電泵平穩運轉。

5  軸封

軸封采用兩套機械密封，各自獨立工作，提供雙重保險。機械密封工作在油室中，潤滑和冷卻條件好，使用壽命長久。

6  泵殼

泵殼為單蝸殼型，通過斷面大，無堵塞性能好。

7  密封環

密封環可以更換，降低維護成本。密封環材質可采用高鉻材料，堅硬耐磨。

8  攪拌頭（選配件）

具有攪勻防沉淀作用，能夠使水與沉淀物及固體顆粒混合均勻，大大提高泵的過流能力。

9  葉輪

葉輪為雙流道形式，與泵殼相匹配，采用全揚程無過載設計，揚程

從值到值使用均不會造成電機過載損壞。葉輪流道尺寸寬，

無堵塞性能好。

10 泄壓室

葉輪后部設計有泄壓室，葉輪軸向力得到有效平衡，減輕軸承的負

荷，使軸承運行壽命更長。

11 油室泄漏傳感器

軸封油室內設置泄漏傳感器。水進入油室到一定程度后，傳感器發出信號，外部專用控制裝置對電泵實施保護。

12 冷卻水套

22千瓦以上電機外部設置有冷卻水套，用泵所輸送的水對電機進行循環冷卻，保證電泵在水位，仍能正常運轉。

13 電機繞組溫度傳感器

電機定子繞組內裝有PT100溫度傳感器，對電機繞組溫度進行監控，通過外部專用控制裝置對電機過熱進行保護。
