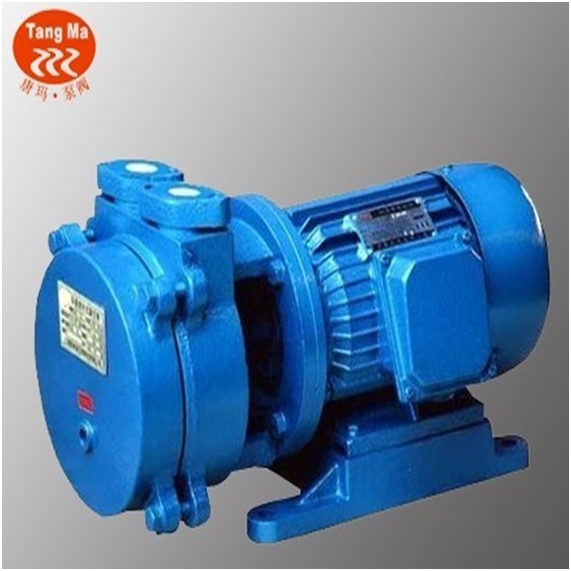

	                			SK系列水環式真空泵






	                			SK系列水環式真空泵




	                			產品價格：￥1（人民幣）





    1. 規格：SK
      2.

    2. 發貨地：上海
      3.

    3. 品牌：
      4.

    4. 最小起訂量：1件
      5.











	                			免費會員





	                			會員級別：試用會員




	                			認證類型：企業認證




	                			企業證件：通過認證















      商鋪名稱：上海唐瑪泵閥有限公司


      聯系人：周先生（先生）



      聯系手機：


      固定電話：


      企業郵箱：18918479867@163.com


      聯系地址：上海市金山區亭林鎮林吉路2353號


      郵編：201505


      聯系我時，請說是在焊材網上看到的，謝謝！


























                    商品詳情










	SK系列水環式真空泵概述









	SK系列水環式真空泵及壓縮機是用來抽吸或壓縮空氣和其它無腐蝕性，不溶于水，不含有固體顆粒的氣體，以便在密閉容器中形成真空和壓力，吸入氣體允許混有少量液體。




	    SK水環式真空泵及壓縮機被廣泛應用于機械、石油化工、制藥、食品、制糖工業及電子領域。由于在工作過程中，氣體的壓縮過程是等溫的，所以在壓縮和抽吸易爆氣體時，不易發生危險，所以其應用更加廣泛。




	SK系列水環式真空泵型號意義














	SK系列水環式真空泵工作原理




	如圖（一）所示，葉輪偏心地安裝在泵體內，泵起動時，向泵內注入一定高度的水，當葉輪旋轉時，水受離心力的作用而在泵體內壁形成一旋轉水環，水環下部內表面與輪轂相切，沿箭頭方向旋轉時，在前半轉過程中，水環內表面逐漸與輪轂脫離，因此在葉片間形成空間并逐漸擴大，內部壓力低于入口處壓力，此時吸入氣體。在后半轉過程中，水環內表面逐漸與輪轂靠近，葉片間的空間容積縮小，氣體壓力高于大氣壓時被排出。如此葉輪反復工作，泵就連續不斷地抽吸氣體。

   由于在工作過程中，水會隨工作時間的延續而發熱，同時部分水會與氣體一起被排出，因此，工作過程中須不斷地向泵內供給冷水，以冷卻和補充泵內消耗的水。














	圖（一） 工作原理圖

1、吸氣口   2、水環   3、排氣閥  4、排氣口   5、葉輪






SK-0.15結構圖

1、泵蓋   2、圓盤   3、葉輪   4、緊固螺栓  5、泵體   6、填料密封   7、檔圈  8、電機   9、進水嘴






SK-0.4/0.8結構圖

1、圓盤   2、泵蓋   3、進水管   4、葉輪  5、橡膠球   6、擋板   7、泵體

8、封液環   9、填料   10、填料壓蓋   11、電機  12、底盤   13、擋水圈






SK-1.5B 結構圖

1、泵蓋   2、圓盤   3、葉輪    4、緊固螺栓  5、泵體

6、機械密封   7、檔圈   8、電機   9、真空調節閥  10、進水嘴




	注：真空調節閥的作用：

            真空泵在極限真空下工作時，由于泵內產生物理作用而發生響聲，但功率消耗并不增大，可調節真空調節閥，響聲即可消除，真空度仍在使用范圍內。（700 mmHg）




	SK系列水環式真空泵結構說明




	泵結構如圖（二）所示，泵由泵蓋、圓盤、葉輪、泵體、填料等組成。吸、排氣口與圓盤上的吸、排氣口相連。軸偏心地安裝在泵體內，葉輪固定在軸上，葉輪與泵體上圓盤的間隙由泵蓋和圓盤之間的墊來調整，此間隙決定氣體在進排氣口的流動中損失的大小，填料裝在泵體內。泵體上裝有圓盤，圓盤排氣孔前有圓孔，圓孔由橡皮球閥關閉。當葉輪葉片間氣體壓力達到排氣壓力時，在排氣口以前將氣體自動放出，降低因氣體壓力過大而產生功率消耗。




	SK系列水環式真空泵性能參數















					型號






					氣量

(m3/min)






					真空度為

450mmHg        時氣量

(m3/min)






					極限真空

(mmHg)






					轉速

(R.P.m)






					電機功率

(kw)






					水耗量

(L/min)










					SK-0.15






					0.15






					0.12






					670






					2850






					0.55






					3～5










					SK-0.4






					0.4






					0.36






					700






					2850






					1.5






					4～5










					SK-0.8






					0.8






					0.75






					700






					2860






					2.2






					5～10










					SK-1.5A






					1.5






					1.35






					700






					2860






					3






					8～12











	 注:表內數值是在下列條件下得出：①水溫15℃； ②空氣20℃； ③氣體相對溫度70%；④大氣壓力0.1013MPa（760mmHg
