上海申福高壓泵液壓件廠單向調速閥?佛山代理經銷商

產品價格：￥0（人民幣）

規格：QA-H20

發貨地：上海

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

上海申福高壓泵油泵銷售

誠信商家

會員級別：

認證類型：企業認證

企業證件：通過認證

認證信息：汨羅搏瑞機電有限公司

商鋪名稱：上海申福高壓泵油泵銷售

聯系人：周經理（先生）

聯系手機：

固定電話：

企業郵箱：zhoujiong68@163.com

聯系地址：上海市崇明縣中興鎮

郵編：202163

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

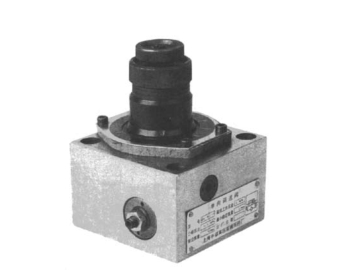

上海申福高壓泵液壓件廠有限公司QA-H8調速閥型號說明：

Q	－	H	8
①		②	③	④

①－－－元件名稱：

Q＝調速閥

QA＝單向調速閥

②－－－公稱壓力：H＝31.5MPa

③－－－公稱通徑（mm）：8、10、20、32

④－－－連接方式：板式連接（無標記）

調速閥

Q型調速閥
QA型單向調速閥

概述：
上海申福高壓泵液壓件廠有限公司QA-H8調速閥Q型系列調速閥由減壓型壓力補償裝置和節流裝置組成。QA型系列單向調速閥由Q型系列調速閥和單向元件組成，它們工作可靠，性能穩定，具有結構緊湊等優點。在液壓系統中能調節和穩定油路流量，使執行元件得到較穩定的工作速度。因它們有壓力補償裝置，所以流經閥的流量不隨負載壓力變化而變化，系統調節剛度大。單向調速閥反向流動時，油流經單向閥自由流出，以減少壓力損失。為減小流量調節力矩，本系列閥設有泄油口。

· 流量需調整時，應先將鎖緊螺銘朝左旋松，然后旋轉調節螺母到所需要的流量（右旋時流量增大，左旋時流量降低），待流量穩定后，右旋鎖緊螺帽鎖住調節螺母。

· Q型系列調速閥和QA型系列單向調速閥P1口為進油口，P2口為油口。L口為泄油口。泄油口應單獨接回路箱。安裝底板的尺寸按照流量控制閥的安裝底板樣本。

符號:

技術參數：

公稱通徑(mm)	額定流量L/min	最小穩定流量L/min
8	25	2.5
10	40	4
20	100	10
32	200	20

72.外形安裝尺寸：

Q型系列調速閥和QA型系列調速閥相同通徑的安裝尺寸相同。

型號	A	B	C	D	E	F	G	H	I	J	N	R	S
Q－H8	105	82.6	52.4	48	11.1	11.2	11	140	68	109	76.2	54	38.1
Q－H10	124	101.6	88.9	67	12.7	11.2	16	157	85	135	101.6	71.4	50.8
Q－H20	165	133.4	104.8	100	12.7	15.8	27	192	120	188	146	104.8	73
Q－H32	224	177.8	144.5	133	17.5	23.1	31	222	150	254	196.8	144.5	98.4

T	U	V	W	X	Y	4－M×1	2－Φ1	Φ2	Φ
9.5	11.9	1.8	1.8	Φ9	Φ15	M8×70	Φ16	Φ8	Φ30
20.6	11.2	2.4	1.8	Φ11	Φ18	M10×90	Φ20	Φ12	Φ37
22.2	16	2.4	2.4	Φ18	Φ28	M16×130	Φ30	Φ20	Φ45
34.9	23.1	2.4	2.4	Φ22	Φ35	M20×160	Φ37	Φ28	Φ55
