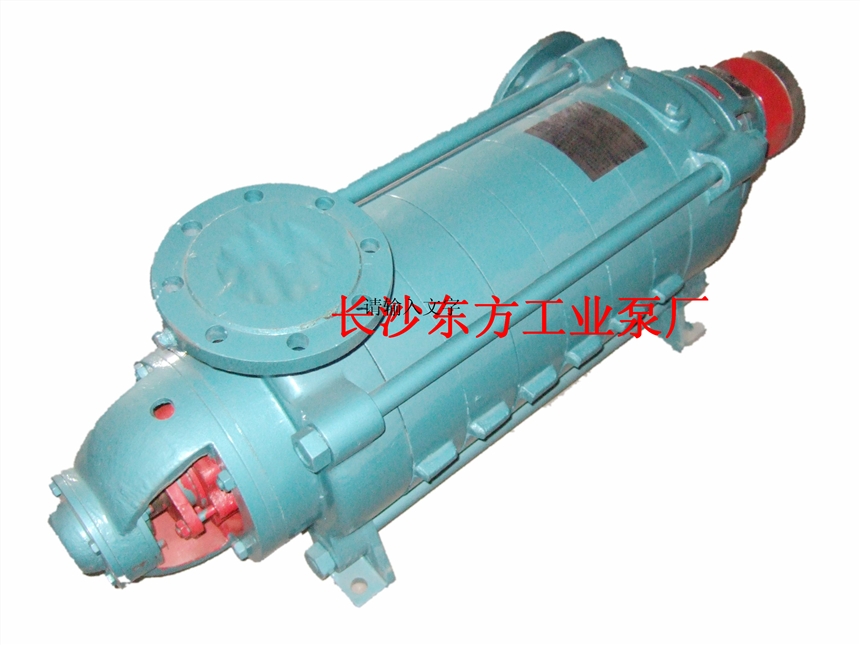

供應包頭奧元D85-67*6多級離心泵D85-67*6 D型礦用泵

供應包頭奧元D85-67*6多級離心泵D85-67*6 D型礦用泵D85-67*6 多年老廠,品質保證!)-型號:D85-67*6流量:55-85-100立方米/小時(m3/E);揚 程:444-402-365米(m);電機功率:160KW;轉速:2950轉/分 鐘(r/min);電機型號:Y315M2-2效率:54-65-65%;軸功率:123.1KW;必 需汽蝕余量:3.3-4-4.4米(m),進口壓力不得超過0.6MPa. 請核對具體參數，確保能滿足使用要求；若欲選型號還不確定，請提供所需流量，揚程，電機功率，高差，管道長度，出水管道彎頭角度情況及個數，管道的材質等，以便能為您選出最經濟適用的型號； 型號:D85-67*6(泵帶單底);進口口徑:150毫米(mm);出口口徑:150毫米(mm);泵帶底座體 積:1.5190098立方米(m3);泵帶單底重量:1434公斤(Kg);泵帶電機總長:2989毫米(mm);寬(含泵 進口突出部分):650毫米(mm);高:420毫米(mm).本廠是湖南質量最好，交貨最快的D型系列臥式多級離心泵專業制造廠家,成立于1987年 自1987年起即從事D/DF/DM/MD/DY/DG型多級離心泵，R型熱水循環泵，S/SA/SH型中開泵，AY型油泵，冷凝泵,IS/IH泵的生產；擁有嚴格的品質管理體系，有動平衡機。25年的專注和積累，鑄就了卓越的品質和良好的信譽。選擇老廠，后顧無憂！ 質保承諾：本廠產品全部按行業標準生廠和檢驗。凡本廠產品在正常使用的情況下,整機的保質期為出廠后12個月內,易損件的保質期為出廠后6個月內,機械密封的保質期為出廠后3個月內。

D型臥式單吸多級離心泵結構特點及用途簡介主要以D型臥式單吸多級離心泵根據買方要求結構形式為：泵進水口方向為右面水平方向、出水口方向為垂直向上（從電機端看）。臥式、單吸、多級、分段式耐腐蝕抗磨損離心泵。結構性能：選用更先進的水力模型，使該泵實際運行效率提高了3%以上， 從而降低的泵的運行成本費用。針對所輸送介質的特點，我廠對多級泵的平衡盤和平衡環的貼合面采用了耐磨損、耐腐蝕和減摩阻涂層；同時采用了降低平衡回水阻力的措施，有效的降低腔室壓力，大大提高了軸封的可靠性，減少泄露。多級泵級數較多，軸相對細長，靜撓度較大，易出現轉子與固定部件相碰的現象，導致運行不穩定，振動噪聲增大，易損件過早損壞。為克服此缺陷，我廠在傳統設計上加大了主軸設計尺寸，使主軸剛度大大加強，運行更平穩。工藝方面針對泵行業出現而長期未能解決的導葉套在中段中脫銷轉動或微擺問題，我廠采用預緊裝配的辦法予以解決。減少了泵的震動和噪音，使泵運行更加平穩安靜。主軸周身鍍鉻后加工，加強了主軸的剛度，延長了主軸壽命，使拆卸更方便。轉子整體進行G2.5動平衡試驗，運行將更平穩可靠。主軸臺階部位一律采用圓角加工處理，經強度校核，剪切力減少25.4%，軸剛度提高125.4%（小情況下）。材料方面除主要過流部件采用316L材料外，高層建筑給水泵，考慮到配合件和對磨件的情況。對有些零件材料精心搭配，以防止對磨咬合和電化學腐蝕，使拆卸更簡單輕松。所有可能接觸介質的緊固件均采用不銹鋼材料，既保證緊固件的緊固作用，從而使水泵運行可靠，又保證拆卸簡單方便。聯軸器采用柱銷聯軸器。 D型臥式單吸多級離心泵結構圖結構說明    本型泵是單殼體、單吸、多級臣式節段式離心泵結構，泵的進口水平，出口垂直向上具體結構如下：定子部分主要由前段、中段、導葉、后段、軸承架和平衡室蓋等零件用穿杠和螺母聯成一體、前段、后段兩側膀用螺栓和螺母固定在泵座上轉子部件主要由葉輪、葉輪擋套、平衡擋套、平衡盤及軸套零件用小圓螺母把緊，固定在軸上采用平鍵防轉。整個轉子支承在兩端的軸承上。轉子用彈性柱銷聯軸器與電動機直接聯接。為了補償膨脹在最后一級和平衡擋套之間裝了齒形墊，泵檢修時應更換此件。平衡機構

本泵采用能完全且自動平衡軸向力的平衡盤水力平衡裝置，該裝置由平衡板、平衡盤、平衡套和平衡擋套四個零件組成。
