您好！非常感謝您選用本公司的產品，安裝使用前請仔細閱使用說明書。
警 告：
◆防止觸電，維護或清理水泵前，必須切斷電源；
◆為減少觸電危險，必須與接地線聯接；
◆水泵在使用前請安裝過流、漏電保護器；
◆ 嚴格按照電源接線圖連接電源，按泵的旋轉標示方向，啟動運行！

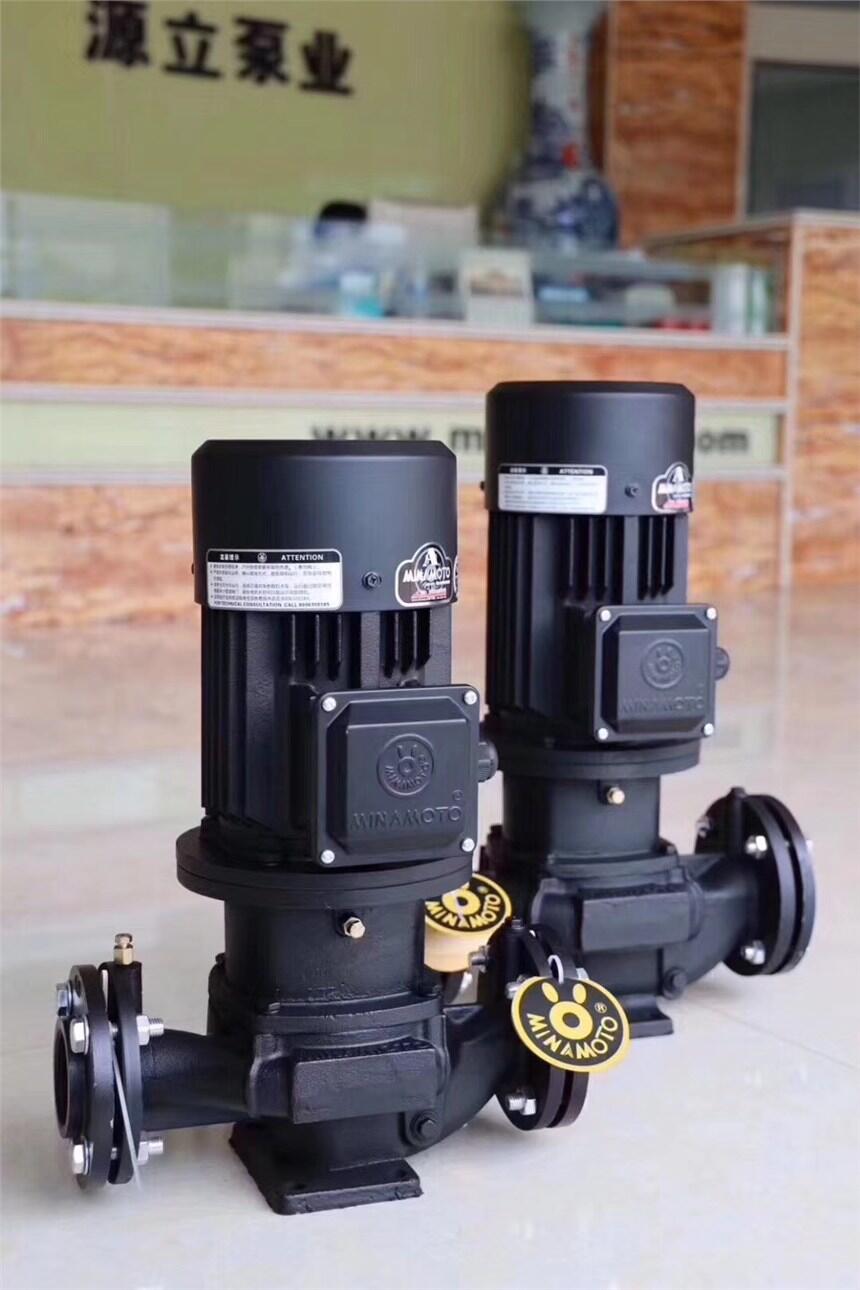

產品概述：
SD系列管道泵是本公司主要是針對表面處理行業（UV漆、水溶性油漆的噴涂）、廢氣塔集塵處理、涂裝行業等所抽取的液體中混合有油漆渣或者處理藥水會在機械密封的表面產生固化及結垢，導致機械密封的動環和靜環結合面，不能完全密封而失效漏水；應運而延伸出來的一款針對專業性的、特殊結構的單級單吸泵。其主要特點：采雙室隱蔽性密封設計、隔絕一切異物對機械密封的損傷，在任何惡劣的工況下運行，一滴不漏，經久耐用、體積精簡、占用空間少、維修方便等……
主要應用領域：噴涂設備水循環、玻璃行業深加工工藝循環供水、汽車清洗行業、熱水水垢工程、水簾柜、涂裝行業、硬質自來水輸送……等特種行業。
結構闡述：
整機主要由泵體、葉輪、泵蓋、標準通用電機等四大部分主零配件組成；
SD型系列泵的進、出水口同處于一中心軸線，而且口徑相同；可以像閥門一樣裝在管路上，安裝方便簡單。采用上開式設計，檢修維護時只需要拆卸泵蓋和葉輪，不需要卸除泵體和吸入、排出口兩邊的管路，即可更換機械密封件和葉輪配件。
泵的進、出水口法蘭邊緣上設有排氣孔，便于排出泵內積滯的氣體和測試水壓；
泵的底部設有固定螺孔，便于固定在安裝基準面上，提高泵的安全、穩定運行；
機械密封采用無泄漏耐磨的機械密封裝置，保證運行穩定、可靠、使用壽命更長；
SD型油室水泵采用YE2或YE3系列二極電機驅動;電機轉動部件都經過嚴格的品質檢驗、動平衡校正，特別安靜平穩，超靜音。
電機采用加長軸YE2 或YE3系列鼠籠式三相異步電動機，防護等級：IP55，絕緣等級：F.
材料：
泵體、泵蓋（立蓋）、葉輪的材質均采用灰鑄鐵HT200（或選取不銹鋼葉輪），標配是灰鑄鐵HT200；用戶可根據其實際使用環境、工況，選用特殊材質。（訂貨時請注明）
技術參數： 型號意義：
流量范圍: 7.2～110 m3/h
揚程范圍: 9～30 m
口 徑: 40～100 ㎜
電機功率: 0.75 kW～7.5 kW
轉 速:2800~ 2900 r/min
結構圖：
本系列產品最大的亮點設計是采用雙室雙端面機械密封結構設計。雙室是指油室跟冷卻水室，雙端面機械密封安裝在油室內部，經冷卻油潤滑來冷卻降溫機封維持正常運行保證滴水不漏；油室設計在泵蓋最內層由外層冷卻水室包裹并不斷的由泵內運轉提供的水流循環冷卻油室內部的油溫達到降溫的功能。由此形成機械密封不與泵內的水質有任何接觸，滿足特殊惡劣環境下被抽取的水體內有異物雜質及水質的硬度問題對機械密封磨損，結垢固死等惡劣工況的運行要求。更好的解決了客戶所遇此等工況下，機封常漏水憂患！
SD系列油室管道泵性能參數表
|
序號 |
型 號 |
流 量 Q |
揚程 H |
轉速 n |
軸功率 |
泵效率 η |
配套功率 Motor |
汽蝕余量（NPSH）r |
進進出口直徑 m |
重量 Kg |
||
|
m3/h |
L/S |
m |
r/min |
kW |
% |
kW |
V |
m |
||||
|
1 |
SD 40-10 |
7.2 11.4 15.6 |
2.00 3.16 4.30 |
11 10 9 |
2900 |
0.43 0.56 0.72 |
50.0 55.0 53.0 |
0.75 |
220/380 50Hz |
3.2 |
40 |
|
|
2 |
SD 40-15 |
7.2 11.4 15.6 |
2.00 3.16 4.30 |
16 15 12 |
2900 |
0.63 0.79 0.89 |
50.0 58.5 57.0 |
1.1 |
220/380 50Hz |
3.2 |
40 |
|
|
3 |
SD 40-20 |
7.2 11.4 15.6 |
2.00 3.16 4.30 |
20.5 20.0 18.0 |
2900 |
0.79 1.03 1.25 |
52 60 62 |
1.5 |
220/380 50Hz |
3.2 |
40 |
|
|
4 |
SD 50-12 |
10.8 18.0 21.6 |
3.0 5.0 6.0 |
13.0 12.0 11.0 |
2900 |
0.68 0.87 0.97 |
56 68 67 |
1.1 |
220/380 50Hz |
3.2 |
50 |
|
|
5 |
SD 50-17 |
10.8 18.0 21.6 |
3.0 5.0 6.0 |
18.4 17.0 15.6 |
2900 |
1.00 1.26 1.40 |
54 66 67 |
1.5 |
220/380 50Hz |
3.2 |
50 |
|
|
6 |
SD 50-20 |
7.5 12.5 15.0 |
2.08 3.47 4.17 |
22.0 20.0 18.5 |
2900 |
1.00 1.17 1.31 |
45 58 58 |
1.5 |
220/380 50Hz |
2.5 |
50 |
|
|
7 |
SD 65-10 |
15 25 30 |
4.17 6.94 8.33 |
11.O 10.O 9.O |
2900 |
0.74 0.97 1.07 |
60 70 69 |
1.5 |
220/380 50Hz |
3.5 |
65 |
|
|
8 |
SD 65-16 |
15 25 30 |
4.17 6.94 8.33 |
17.6 16.0 14.5 |
2900 |
1.20 1.55 1.71 |
60 70 69 |
2.2 |
220/380 50Hz |
3.5 |
65 |
|
|
9 |
SD 65-19 |
15 25 30 |
4.17 6.94 8.33 |
21 19 17 |
2900 |
1.43 1.85 2.01 |
60 70 69 |
2.2 |
220/380 50Hz |
3.5 |
65 |
|
|
10 |
SD 80-14 |
30 42 54 |
8.30 11.67 15.00 |
16 14 12 |
2900 |
2.00 2.20 2.55 |
65 72 69 |
3 |
220/380 50Hz |
2.5 |
80 |
|
|
11 |
SD 80-21 |
30 42 54 |
8.30 11.67 15.00 |
24 21 16 |
2900 |
2.80 3.25 3.93 |
67 74 71 |
4 |
380/660 50Hz |
2.5 |
80 |
|
|
12 |
SD 80-30 |
30 42 54 |
8.30 11.67 15.00 |
33 30 23 |
2900 |
4.22 4.70 5.46 |
62.0 72.5 65.0 |
5.5 |
380/660 50Hz |
2.5 |
80 |
|
|
13 |
SD 100-19 |
60 90 120 |
16.7 25.0 33.3 |
21 19 14 |
2900 |
5.44 6.20 6.85 |
69 75 74 |
7.5 |
380/660 50Hz |
4.0 |
100 |
|
|
14 |
SD 100-19A |
50 80 110 |
13.9 22.2 30.6 |
17.0 15.0 11.5 |
2900 |
3.73 4.35 4.53 |
62 75 76 |
5.5 |
380/660 50Hz |
4.0 |
100 |
|
|
15 |
SD 100-21 |
39 60 75 |
10.8 16.7 20.8 |
24 21 16 |
2900 |
3.98 4.70 4.74 |
64 73 69 |
5.5 |
380/660 50Hz |
3.0 |
100 |
|
|
16 |
SD 100-30 |
30 50 60 |
8.3 13.9 16.7 |
32 30 23 |
2900 |
4.48 5.27 5.77 |
62 70 68 |
7.5 |
380/660 50Hz |
3.5 |
100 |
|
