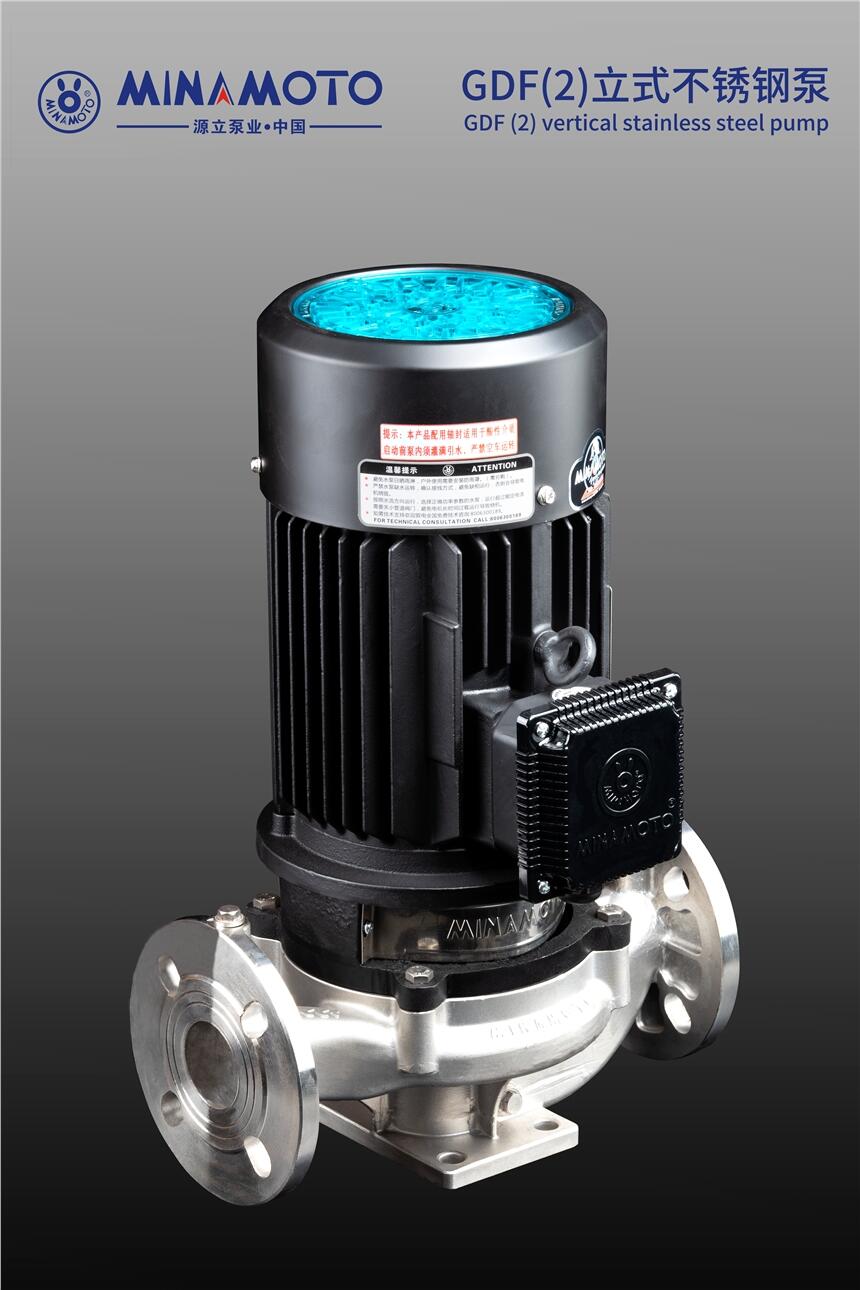

GDF(2)系列不銹鋼泵
產品慨述
GDF(2)系列立式不銹鋼耐腐蝕管道式離心泵是按Q/YL02-2013《GDF(2)系列不銹鋼泵》設計制造的一種適用范圍較廣的多功能產品，可以輸送各種包括水或工業液體在內的不同介質，適應于不同溫度、流量和壓力范圍。
其典型應用主要包括以下方面：
供水：水廠過濾、輸送及分區送水和主管增壓；
工業增壓：流程水系統、清洗系統；
工業液體輸送：鍋爐供水、冷凝系統、冷卻和空調系統、機床配套、弱酸堿輸送；
水處理：蒸餾系統或分離器、游泳池等；
農田灌溉、石油化工、醫藥衛生、環保工程等；
海上工業及海水養殖等行業。
輸送介質：
清水及物理化學性質類似于水不含固體顆�；蚶w維的腐蝕性液體，如：酸、堿、鹽、有機化合物及有關石油化工產品等。
型號意義
結構特點
|
序號 |
零件名稱 |
材質 |
|
1 |
泵體 |
ZG06Cr19Ni10 |
|
2 |
葉輪 |
ZG06Cr19Ni10 |
|
3 |
軸封盒 |
ZG06Cr19Ni10 |
|
4 |
機械密封 |
SIC/CA/V |
|
5 |
O形橡膠密封圈 |
氟橡膠 |
|
6 |
Y2系列立式電動機 |
|
本系列泵過流部件和泵軸采用不銹鋼制造，壽命長，本產品標準泵采用的不銹鋼材質是ZG06Cr19Ni10,如果過流部件需要采用ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti等材質時請在訂貨時說明；
泵進、出水口處于同一軸線，并且口徑相同，可以像閥門一樣安裝在管路中，體積小、重量輕、安裝使用方便，比傳統的臥式泵更節約空間；
上開蓋式結構，不需拆卸進、出水管路即可拆開泵蓋更換葉輪和機械密封，維護方便；
采用優質機械密封，無泄露。
旋轉方向：從電機端往下看，泵為順時針方向旋轉。
性能參數
|
序 號 |
型 號 |
流量 Q |
揚程 H |
轉速 n |
效率 η |
配用電機 Motor |
汽蝕余量 （NPSH）r |
重量 G |
||||||
|
（m3/h） |
（L/s） |
（m） |
（r/min） |
（%） |
（kW） |
（V） |
（m） |
（Kg） |
||||||
|
1 |
GDF(2)50-17 |
10.8 18.0 21.6 |
3.0 5.0 6.0 |
18.4 17.0 15.6 |
2900 |
66.5
|
1.5 |
220/380 50Hz |
2.0 |
30 |
||||
|
2 |
GDF(2)50-20 |
7.5 12.5 15.0 |
2.08 3.47 4.17 |
22.0 20.0 18.5 |
2900 |
60.5 |
1.5 |
220/380 50Hz |
2.0 |
30 |
||||
|
3 |
GDF(2)65-19 |
15 25 30 |
4.17 6.94 8.33 |
21 19 17 |
2900 |
70 |
2.2 |
220/380 50Hz |
2.0 |
36 |
||||
|
4 |
GDF(2)80-21 |
30 42 54 |
8.30 11.67 15.0 |
24 21 16 |
2900 |
74 |
4 |
380 50Hz |
2.1 |
54.5 |
||||
|
5 |
GDF(2)80-30 |
30 42 54 |
8.30 11.67 15.0 |
33 30 23 |
2900 |
72.5 |
5.5 |
380 50Hz |
2.0 |
74 |
||||
|
6 |
GDF(2)100-21 |
39 60 75 |
10.8 16.7 20.8 |
24 21 16 |
2900 |
75.8 |
5.5 |
380 50Hz |
2.8 |
76 |
||||
|
7 |
GDF(2)100-30 |
30 50 60 |
8.3 15.9 16.7 |
32 30 23 |
2900 |
74 |
7.5 |
380 50Hz |
2.2 |
80 |
||||
