商品詳情

產品慨述

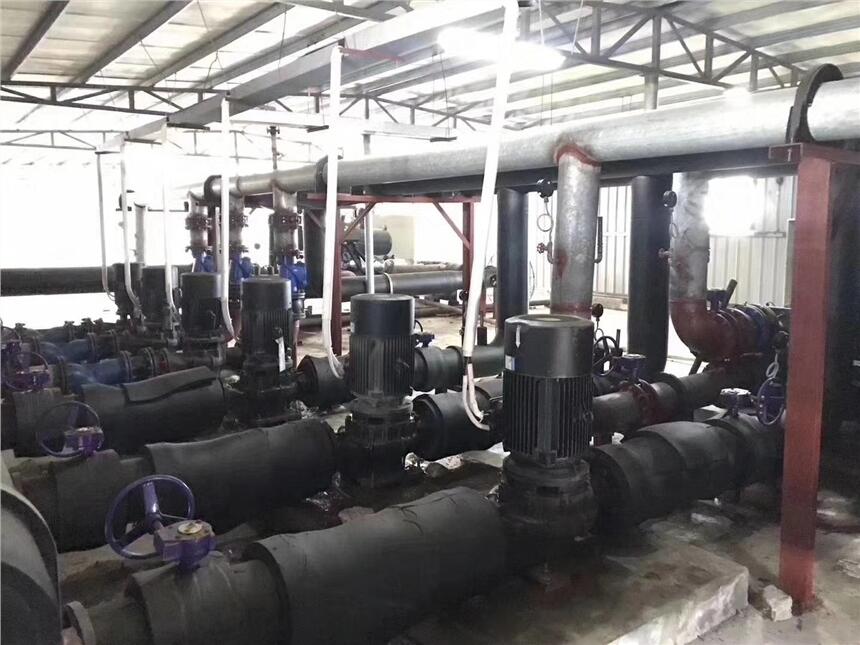

GDX型泵是管道式安裝的立式單級單吸清水離心泵。廣泛應用于農業給排水、自來水加壓、高層建筑消防生活供水以及空調冷暖循環系統,。

本系列產品主要供吸送稀釋的、清潔的、不腐蝕的清水及物理化學性質類似水不含固體顆�；蚶w維的液體。

技術參數

口徑：32～400（㎜）

流量范圍：3.5～1440（m3/h）

揚程范圍：4.6～71（m）

配套功率：0.55～132（kW）

轉速：1450/1480（r/min）

介質溫度： ≦80（℃）

環境溫度：＜40℃

型號意義

結構特點

GDX型泵采用專門設計制造的低速低噪音電機驅動，電機和葉輪等轉動部件作了平衡試驗，特別適用于對環境噪音要求高的場合。

★ 拆開泵蓋和葉輪時不需拆卸吸進和排出管路即可更換密封和葉輪。

★ 出水口處于同一軸線，而且口徑相同，可以像閥門一樣裝在管路上，安裝方便簡單。

★ 旋轉方向:從電機往泵方向看，水泵為順時針方向旋轉。

性能參數

型號	流量 Q			揚程H HHH	轉速n	軸功率Pa	配套電機	效率η	必需汽蝕余量	出入口徑
型號	（m3/h）	（L/s）		(m）	(r/min）	（kW）	（kW)	(%)	（NPSH)r（m）	（mm）
GDX32-5	3.75	1.04		5.4		0.13		43	2.0
	6.30	1.74		5.0	1450	0.16	0.55	54	2.0	32
	7.50	2.08		4.6		0.17	0.55	55	2.5
GDX32-8	3.75	1.04		8.5		0.25		35	2.0
	6.30	1.74		8.0	1450	0.29	0.55	48	2.0	32
	7.50	2.08		7.5		0.31	0.55	49	2.5
GDX32-12.5	3.75	1.04		13.0		0.41		33	2.0
	6.30	1.74		12.5	1450	0.51	0.75	42	2.0	32
	7.50	2.08		12.0		0.56	0.75	44	2.5
GDX32-20	3.75	1.04		21		0.91		23	2.0
	6.30	1.74		20	1450	1.07	1.5	32	2.0	32
	7.50	2.08		19		1.14		35	2.5
GDX32-20A	3.5	0.97		18		0.78		22	2.0
	5.9	1.63		17	1450	0.93	1.1	30	2.0	32
	7.0	1.94		16		0.98		33	2.5
GDX40-5	7.5	2.08		5.5		0.21		53	2.0
	12.5	3.47		5.0	1450	0.27	0.55	64	2.0	40
	15.0	4.17		4.5		0.30		65	2.5
GDX40-8	7.5	2.08		8.8		0.36		50	2.0
	12.5	3.47		8.0	1450	0.45	0.75	60	2.0	40
	15.0	4.17		7.0		0.49		60	2.5
型號	流量 Q			揚程H HHHNH	轉速n	軸功率Pa	配套電機	效率η	必需汽蝕余量	出入口徑
型號	（m3/h）		（L/s）	(m）	(r/min）	（kW）	（kW)	(%)	（NPSH)r（m）	（mm）
GDX40-12.5	7.5		2.08	13.2		0.63		43	2.0
	12.5		3.47	12.5	1450	0.77	1.1	55	2.0	40
	15.0		4.17	11.5		0.85		57	2.5
GDX40-12.5A	7.0		1.94	11.5		0.52		43	2.0
	11.7		3.25	11.0	1450	0.64	0.75	55	2.0	40
	14.0		3.89	10.0		0.67		57	2.5
GDX40-20	7.5		2.08	21		1.23		35	2.0
	12.5		3.47	20	1450	1.48	2.2	46	2.0	40
	15.0		4.17	19		1.65		48	2.5
GDX40-20A	7.0		1.94	18.0		1.00		35	2.0
	11.7		3.25	17.5	1450	1.24	1.5	45	2.0	40
	14.0		3.89	16.5		1.37		47	2.5
GDX40-30	7.2		2.08	32		2.3		25	2.0
	12.0		3.47	30	1450	2.5	3	37	2.0	40
	14.0		3.9	28		2.6		41	2.5
GDX40-30A	6.5		1.8	24.5		1.75		24.7	2.0
	11.0		3.1	24.0	1450	1.96	2.2	36.0	2.0	40
	13.0		3.6	22.0		2.10		40.0	2.5
GDX50-8	10.8		3	9.5		0.58		48	2.0
	18.0		5	8.0	1450	0.65	1.1	60	2.5	50
	21.6		6	7.0		0.71		58	3.0
GDX50-8A	9.5		2.6	8		0.43		48	2.0
	16.0		4.4	7	1450	0.51	0.75	60	2.5	50
	18.0		5.0	6		0.53		56	3.0
GDX50-12.5	10.8		3	13.2		0.83		47	2.0
	18.0		5	12.5	1450	1.11	1.5	55	2.5	50
	21.6		6	11.0		1.21		58	3.0
GDX50-12.5A	9.5		2.6	11.6		0.65		53	2.0
	16.0		4.4	10.5	1450	0.84	1.1	56	2.5	50
	18.0		5.0	10.0		0.92		54	3.0
GDX50-17	10.8		3	19		1.87		36	2.0
	18.0		5	17	1450	1.70	2.2	49	2.5	50
	21.6		6	14		1.83		45	3.0
GDX50-20	10.8		3	23		1.78		37	2.0
	18.0		5	20	1450	2.18	3	50	2.5	50
	21.6		6	18		2.42		47	3.0
GDX50-30	10.8		3	33		2.31		42	2.0
	18.0		5	30	1450	2.82	4	52	2.5	50
	21.6		6	25		2.94		50	3.0
GDX50-30A	9.5		2.9	29.0		1.83		41	2.0
	17.0		4.7	26.0	1450	2.36	3	51	2.5	50
	20.5		5.7	21.5		2.44		49	3.0
GDX65-8	15		4.17	9.0		0.67		55	2.5
	25		6.94	8.0	1450	0.79	1.5	69	2.5	65
	30		8.33	7.2		0.86		68	3.0
GDX65-12	15		4.17	13.2		1.06	2.2	51	2.5
	25		6.94	12.5	1450	1.31		65	2.5	65
	30		8.33	11.5		1.44		67	3.0
GDX65-12A	14.0		3.89	11.5		0.89		50	2.5
	23.4		6.50	11.0	1450	1.10	1.5	64	2.5	65
	28.0		7.78	10.0		1.20	1.5	66	3.0
型號	流量 Q			揚程H	轉速n	軸功率Pa	配套電機	效率η	必需汽蝕余量	出入口徑
型號	（m3/h）		（L/s）	(m）	(r/min）	（kW）	（kW)	(%)	（NPSH)r（m）	（mm）
GDX65-20	15		4.17	21.0		1.75		49	2.5
	25		6.94	20.0	1450	2.27	3	60	2.5	65
	30		8.33	18.8		2.52	3	61	3.0
GDX65-20A	14.0		3.89	18.4		1.44		49	2.5
	23.4		6.50	17.5	1450	1.86	2.2	60	2.5	65
	28.0		7.78	16.4		2.06		69	3.0
GDX65-32	15		4.17	33		3.40		39	2.5
	25		6.94	32	1450	4.19	5.5	52	2.5	65
	30		8.33	31		4.60		56	3.0
GDX65-32A	14.3		3.97	29.5		3.06		38	2.5
	23.8		6.61	28.5	1450	3.72	5.5	51	2.5	65
	28.5		7.97	26.0		4.09		55	3.0
GDX65-32B	13.6		3.77	27		2.54		38	2.5
	22.7		6.30	25	1450	3.13	4	51	2.5	65
	27.2		7.56	23		3.45		55	3.0
GDX80-8	30		8.33	9.2		1.12		67	2.0
	50		13.90	8.0	1450	1.45	2.2	75	2.5	80
	60		16.70	6.8		1.57		71	3.0
GDX80-12	30		8.33	13.3		1.84		60	2.0
	50		13.90	12.5	1450	2.33	4	73	2.5	80
	60		16.70	11.8		2.61		74	3.0
GDX80-12A	28.0		7.83	11.9		1.52		60	2.0
	46.8		13.00	11.0	1450	1.92	3	73	2.5	80
	56.0		15.30	10.0		2.16		74	3.0
GDX80-20	30		8.33	23		3.16		55	2.0
	50		13.90	20	1450	4.00	5.5	68	2.5	80
	60		16.70	15		4.44		70	3.0
GDX80-20A	32		7.78	20		1.62		54	2.0
	46		12.78	17	1450	3.28	4	68	2.5	80
	56		15.60	15		3.63		70	3.0
GDX80-20B	25.6		7.1	15.5		2.04		54	2.0
	42.8		11.8	14.5	1450	2.54	3	67	2.5	80
	51.1		14.2	13.5		2.74		69	3.0
GDX80-32	30		8.33	34		5.44		51	2.0
	50		13.90	32	1450	6.92	11	63	2.5	80
	60		16.70	30		7.67		64	3.0
GDX80-32A	28.7		7.97	31.0		4.74		51	2.0
	47.7		13.10	28.5	1450	6.00	7.5	63	2.5	80
	57.5		16.10	27.0		6.70		64	3.0
GDX80-32B	25.7		7.14	25.0		3.5		50	2.0
	42.9		11.90	23.5	1450	4.5	5.5	61	2.5	80
	51.6		14.30	22.0		5.0		62	3.0
GDX100-12	60		16.7	14.5		3.83		62	2.5
	100		27.8	12.5	1450	4.48	5.5	76	2.5	100
	120		33.3	11.0		4.79		75	3.0
GDX100-12A	56.0		15.6	12.8		3.17		62	2.5
	93.5		26.0	11.0	1450	3.70	4	76	2.5	100
	112.0		31.1	9.7		3.96		75	3.0
GDX100-12B	52		14.4	11.0		2.68		58.7	2.5
	88		24.4	9.5	1450	3.15	4	72.0	2.5	100
	105		29.1	8.3		3.35		71.0	3.0
型號	流量 Q			揚程H	轉速n	軸功率Pa	配套電機	效率η	必需汽蝕余量	出入口徑
型號	（m3/h）		（L/s）	(m）	(r/min）	（kW）	（kW)	(%)	（NPSH)r（m）	（mm）
GDX100-19	60		16.7	21		5.44		63	2.5
	90		27.8	19	1450	6.12	7.5	76	2.5	100
	120		33.3	15		6.36		77	3.0
GDX100-19A	50		13.9	17.0		3.73		62	2.5
	80		22.2	15.0	1450	4.35	5.5	75	2.5	100
	110		30.6	11.5		4.53		76	3.0
GDX100-21	39		10.8	24		3.98		64	2.5
	60		16.7	21	1480	4.70	5.5	73	3.0	100
	75		20.8	16		4.74		69	3.5
GDX100-32	60		16.7	34		9.58	15	70	2.5
	90		25.0	32	1480	10.70		78	2.5	100
	120		33.3	29		12.88		75	3.0
GDX100-32A	60		16.7	31.0		7.34	11	69	2.5
	90		25.0	28.0	1480	9.03		76	2.5	100
	115		32.0	25.5		10.50		74	3.0
GDX100-32B	48		13.3	27		5.19		68	2.5
	76		21.1	24	1480	6.62	7.5	75	2.5	100
	100		27.8	20		7.46	7.5	73	3.0
GDX100-50	60		16.7	52		16.1		53	2.5
	100		27.8	50	1480	21.0	30	65	2.5	100
	120		33.3	47		23.6		67	3.0
GDX100-50A	56.0		15.6	46		13.2		53	2.5
	93.6		26.0	44	1480	17.5	22	64	2.5	100
	112.0		31.2	41		19.6		67	3.0
GDX100-50B	54.6		15.2	40		11.2		51	2.5
	90.0		25.0	38	1480	14.6	18.5	63	2.5	100
	108.0		30.0	35		16.4		65	3.0
GDX125-20	110		30.6	23		9.36		72	2.5
	160		44.4	20	1480	11.31	15	77	3.0	125
	200		55.6	17		12.30		75	3.5
GDX125-20A	100		27.8	20		7.51		71	2.5
	150		41.6	17	1480	9.14	11	76	3.0	125
	190		52.7	14		9.78		74	3.5
GDX125-32	110		30.6	36		14.97		72.0	2.5
	160		44.4	32	1480	18.34	22	76.0	3.0	125
	200		55.6	28		20.47		74.5	3.5
GDX125-32A	100		27.8	32		12.27		71	2.5
	150		41.6	28	1480	15.25	18.5	75	3.0	125
	190		52.7	23		16.08		74	3.5
GDX125-50	110		30.6	55		23.2		71	2.5
	160		44.4	50	1480	29.0	37	75	3.0	125
	200		55.6	45		34.0		73	3.5
GDX125-50A	100		27.8	49		19.10		70	2.5
	150		41.6	44	1480	24.29	30	74	3.0	125
	190		52.7	40		28.75		72	3.5
GDX125-50B	90		26.4	43		15.05		70	2.5
	140		40.2	37	1480	19.58	22	74	3.0	125
	168		51.4	33		20.97		72	3.5
GDX150-20	120		33.3	22.5		10.81		70	2.5
	200		55.6	20.0	1480	13.96	18.5	79	3.0	150
	240		66.7	17.5		14.81		78	3.5
型號	流量 Q			揚程H	轉速n	軸功率Pa	配套電機	效率η	必需汽蝕余量	出入口徑
型號	（m3/h）		（L/s）	(m）	(r/min）	（kW）	（kW)	(%)	（NPSH)r（m）	（mm）
GDX150-20A	112		31.1	19.5		8.7		70	2.5
	187		51.9	17.0	1480	11.3	15	80	3.0	150
	224		62.2	15.0		12.3		78	3.5
GDX150-20B	103.8		28.8	17		6.9		68.0	2.5
	173.0		48.1	15	1480	8.8	11	77.8	3.0	150
	207.6		57.7	13		9.6		75.3	3.5
GDX150-32	120		33.3	34		15.86		70	2.5
	200		55.6	32	1480	22.10	30	79	3.0	150
	240		66.7	29		23.70		80	3.5
GDX150-32A	112		31.1	30		13.1		70	2.5
	187		51.9	28	1480	18.1	22	79	3.0	150
	224		62.4	25		19.1		80	3.5
GDX150-32B	104		28.9	25.5		10.5		60	2.5
	173		48.1	24.0	1480	14.5	18.5	78	3.0	150
	208		57.8	21.8		15.6		79	3.5
GDX150-50	120		33.3	53		27.9		62	2.0
	200		55.6	50	1480	36.3	45	75	2.8	150
	240		66.7	46		40.6		71	3.5
GDX150-50A	112		31.1	47		23.2		62	2.0
	187		51.9	44	1480	30.0	37	75	2.8	150
	225		62.5	40		33.1		74	3.5
GDX150-50B	104.6		29.1	40		18.7		61	2.0
	173.0		48.1	38	1480	24.4	30	74	2.8	150
	209.0		58.1	35		27.4		73	3.5
GDX200-24	200		55.6	26		17.92		78	2.5
	300		83.3	24	1480	24.20	30	81	3.5	200
	360		100.0	21		25.70	30	80	4.0
GDX200-24A	198		55.1	20		14.2		76	2.5
	280		77.8	18	1480	17.1	22	80	3.5	200
	340		94.4	15		16.9	22	82	4.0
GDX200-24B	168		46.7	17		10.4		75	2.5
	250		69.4	15	1480	12.9	18.5	79	3.5	200
	300		83.3	13		13.3	18.5	80	4.0
GDX200-32	200		55.6	33		27.56		76.7	2.5
	300		83.3	32	1480	30.12	37	81.4	3.5	200
	360		100.0	30		33.37		78.9	4.0
GDX200-32A	198		55.1	29		20.57		76.0	2.5
	280		77.8	28	1480	26.52	30	80.4	3.5	200
	340		94.4	24		28.49		78.0	4.0
GDX200-48	200		55.6	51		35.6		78	2.5
	300		83.3	48	1480	47.8	55	82	3.5	200
	360		100.0	43		52.7		80	4.0
GDX200-48A	198		55.1	45		31.51		77	2.5
	280		77.8	42	1480	39.53	45	81	3.5	200
	340		94.4	37		43.36		79	4.0
GDX200-48B	168		46.7	40		24.07		76	2.5
	250		69.4	37	1480	31.48	37	80	3.5	200
	300		83.3	32		33.51		78	4.0
GDX250-20	240		66.7	22.6		21.1		70	3.6
	400		111.1	20.0	1480	26.7	30	83	4.6	250
	460		127.8	17.0		27.3		79	5.0
型號	流量 Q			揚程H	轉速n	軸功率Pa	配套電機	效率η	必需汽蝕余量	出入口徑
型號	（m3/h）		（L/s）	(m）	(r/min）	（kW）	（kW)	(%)	（NPSH)r（m）	（mm）
GDX250-20A	225		62.5	18.5		15.96		71	3.0
	374		104.0	16.0	1480	19.63	22	82	3.5	250
	431		119.7	14.0		21.01		78	4.0
GDX250-32	240		66.7	37.0		34.6		70	3.0
	400		111.1	32.0	1480	42.5	55	82	3.5	250
	460		127.8	28.5		44.6		80	4.0
GDX250-32A	226		62.8	33		29.0		70	3.0
	374		104.0	28	1480	35.0	45	82	3.5	250
	432		120.0	25		41.6		80	4.0
GDX250-32B	210		58.3	27.5		23.3		67.4	3.0
	350		97.2	24.0	1480	28.6	37	79.0	3.5	250
	403		111.9	21.2		30.0		77.5	4.0
GDX250-50	240		66.7	55		48.6		74	3.0
	400		111.0	50	1480	67.2	90	81	3.8	250
	460		127.8	45		74.0		76	4.5
GDX250-50A	228		63.3	49.0		41.8		72.7	3.0
	380		105.5	44.5	1480	57.9	75	79.5	3.8	250
	437		121.4	40.0		63.8		75.5	4.5
GDX250-50B	210		58.3	42		32.8		73	3.0
	340		96.1	38	1480	45.1	55	80	3.8	250
	401		111.4	34		48.9		76	4.5
GDX300-15	360		100.0	18.5		22.39		81
	500		138.9	15.0	1480	24.03	30	85	6.2	300
	612		170.0	12.0		25.64		78
GDX300-15A	324		90	16.5		18.66		78
	468		130	12.5	1480	19.43	22	82	6.2	300
	576		160	10.0		20.64		76
GDX300-24	360		100.0	27		33.08		80
	500		138.9	24	1480	38.44	45	85	6.2	300
	612		170.0	17		38.61		82
GDX300-24A	324		90	22		24.26		80
	468		130	20	1480	30.71	37	83	6.2	300
	576		160	17		33.33		80
GDX300-38	445		123.6	42		66.97		76
	630		175.0	38	1480	75.55	90	83	6.2	300
	758		210.5	32		83.62		79
GDX300-38A	420		116.6	36		55.64		74
	600		166.6	32	1480	64.12	75	80	6.2	300
	725		201.3	26		66.70		78
GDX300-40	360		100.0	43.5		56.11		76
	500		138.9	40.0	1480	65.62	75	83	6.2	300
	612		170.0	33.5		70.67		79
GDX300-40A	324		90	36.5		41.82		77
	468		130	31.5	1480	49.56	55	81	6.2	300
	576		160	26.0		51.00		80
GDX300-50	445		123.6	53		80.28		80
	630		175.0	50	1480	100.90	132	85	6.2	300
	758		210.5	46		126.60		75
型號	流量 Q			揚程H	轉速n	軸功率Pa	配套電機	效率η	必需汽蝕余量	出入口徑
型號	（m3/h）		（L/s）	(m）	(r/min）	（kW）	（kW)	(%)	（NPSH)r（m）	（mm）
GDX300-50A	420		116.6	45		72.49		71
	600		166.6	42	1480	83.69	110	82	6.2	300
	725		201.3	38		102.80		73
GDX300-65	360		100.0	71		92.8		75
	500		138.9	65	1480	108.7	132	79	6.2	300
	612		170.0	56		129.6		72
GDX300-65A	324		90	61		76.8		74
	468		130	54	1480	89.4	110	77	6.2	300
	576		160	50		98.0		75
GDX350-20	612		170.0	23		47.90		80
	800		222.2	20	1480	50.10	55	87	4.8	350
	935		259.7	16		51.57		79
GDX350-20A	504		140.0	20		37.6		73
	720		200.0	17	1480	40.6	45	82	4.8	350
	829		230.2	14		41.0		77
GDX350-32	612		170.0	38		76.30		83
	800		227.2	32	1480	81.11	90	86	5.2	350
	935		259.7	27		85.93		80
GDX350-32A	551		153.1	31		58.15		80
	720		200.0	26	1480	60.69	75	84	5.2	350
	850		236.1	23		67.39		79
GDX400-16	972		270	20.0		64.0		83
	1260		350	16.0	1480	64.4	75	86	4.5	400
	1440		400	13.4		71.0		74
GDX400-16A	864		240	16.0		51.0		74
	1044		290	13.4	1480	48.8	55	78	4.5	400
	1260		350	10.0		49.0		71
