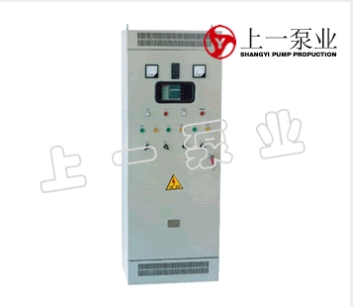

一、產品介紹：

變頻控制柜是由內裝的變頻器加外圍的控制，保護，顯示等電氣元件和柜體組成的，是對三相交流電動機（包括風機，泵）進行變頻調速控制的交流拖動裝置和節能裝置。變頻控制柜是用于50Hz、網絡電壓380V、容量從0.75~630KW三相異步電機的調速及運轉使用。變頻控制柜具有功率因數高，恒轉矩性能（基頻以下）程序調速，上、下限調速控制，正、反轉控制，自動無極調速及電機短路、過載、過壓、欠壓等保護功能。電機工作電流、電機工作頻率均有顯示，并可輸出4~20mA標準信號，便于和計算機聯網工作。變頻控制柜采用封閉柜式結構，防護等級一般為IP20，IP21,IP30等，采用型材骨架，表面涂敷噴塑，且容易并柜安裝，上端可配置母線，變頻器面板外引至柜體外表可直接操作，根據需要可設置就地和遠程控制或PC/PLC通訊控制,具有很直觀的各種顯示功能目前比較定型的有：恒壓供水變頻控制柜（1控1，1控2，1控3等），自動扶梯變頻控制柜，中央空調循環水泵變頻控制柜, 風機變頻節能控制柜等。



二、變頻控制柜功能：

1、啟、�？刂乒δ埽鹤冾l柜面板上設置變頻啟動，變頻停止按鈕，用于變頻裝置的運行控制，便于現場操作。

2、頻率（速度）調整：變頻柜面板上設置頻率調整電位器，可以很方便的手動調節變頻器的輸出頻率，用以控制電機轉速

3、表頭顯示：變頻柜面板上設置電壓表，電流表 ,頻率表和各種指示燈如電源指示，報警指示，運行指示，工頻指示，實現對變頻器輸入電壓、輸出電流、輸出頻率和各種工作狀態的監測。

4、備用工頻切換：用戶可選擇有備用工頻切換的變頻柜、當變頻器出現故障時，通過自動控制回路將電動機切換至工頻電源（此方式可選擇手動/自動，工頻啟動裝置大于15KW用軟啟動器實現）

5、多種控制功能：可根據系統工況在變頻柜面板上設置多種控制按鈕和指示燈如正轉、反轉、電機增速、電機減速、點動正轉、點動反轉、手動/自動、緊急停止、變頻/工頻、PLC控制，觸摸屏等。系統的主要功能水泵防抽空功能液位自動控制功能小流量自動轉換功能自動轉消防功能市網水壓升高時自動切換功能超流量用水報警功能

6、加裝外圍設備：變頻柜根據工況需要可在變頻柜內安裝交流輸入電抗器，輸出電抗器，直流電抗器及EMI濾波器，制動單元，制動電阻，接觸器，中間繼電器，熱繼電器，可編程控制器（PLC）,可編程操作終端（GOT），電度表，散熱風扇等。

7、安全防護：將變頻器安裝在變頻柜內，可以減少環境污染，減少觸電危險，起到較好的防護作用。
