油脂工業高熱液體泵 RY100-65-250B熱油輸送泵主要用于輸送不含固體顆粒的弱腐蝕性高溫液體，使用溫度≤350℃，是一種理想的熱媒油循環泵。已進入石油、化工、橡膠、塑料、制藥、紡織、印染、筑路、食品等各個工業領域，1、石油及化學工業2、油脂工業3、合成纖維工業4、紡織印染工業5、塑料及橡膠工業6、造紙工業7、木材工業8、建筑工業。

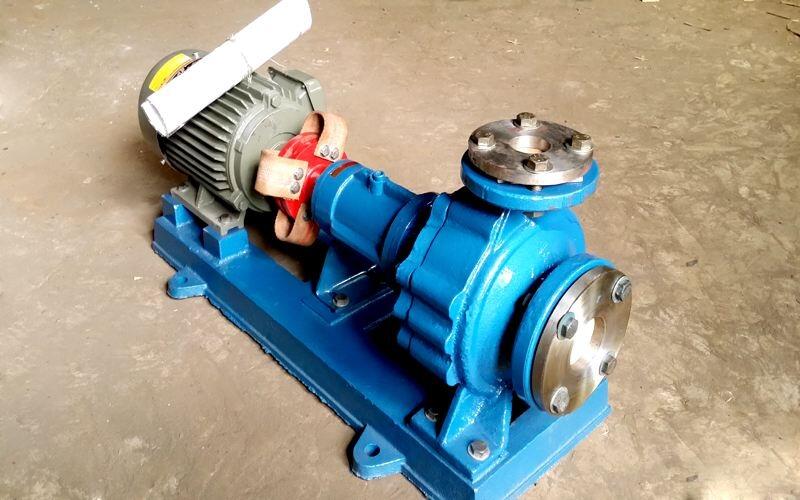

RY導熱油泵結構簡介
RY風冷式熱油泵是本廠深入研究國內外先進技術的基礎上，研制的第三代產品，結構形式為單級單吸懸臂式腳支撐和中心支撐結構，泵的進口為軸向吸入，出口為中心垂直向上，泵和驅動電機通過皮帶聯軸器固定在底座上。整個機組無需加冷系統。其耐腐蝕程度和使用溫度取決于與介質接觸的主要零件的材料（分三類：1.HT200;II.ZG230-450;III.1Cr18Ni9Ti,OCr18Ni12-Mo2Ti)。
RY系列導熱油泵主要由殼體、轉子、軸承、密封等部分組成，采用填料密封結構，附加耐溫油封，起輔助密封的作用。泵與電動機采用三爪型彈性聯軸器聯接。
優勢 ：
RY系列導熱油泵該泵從設計上改變了傳統的熱油泵結構，采用自然散熱的冷卻方式，減少了泵的體積，使結構簡單，節約運行費用，安全可靠。
密封特點：
(1)采用填料密封和機械密封相結合的形式，填料密封用耐高溫的填料，具有良好的熱態適應性，而機械密封則采用機械強度高，耐磨性好的硬質合金材料，保證了高溫情況下的密封性能。
(2)采用進口聚四氟乙烯(簡稱PTFE)做唇形密封，使密封性能產生了飛躍，比橡膠類密封可靠性提高25倍，耐腐蝕性能
RY風冷式離心熱油泵性能參數表
|
泵型號 |
流量 |
揚程 |
轉速 n |
功率 kw |
效率η |
電機（Y型） |
|
|
軸功率 |
配用功率 |
||||||
|
15-15-100 |
3 |
10 |
2800 |
0.45 |
0.75 |
20 |
801 |
|
15-15-100A |
2 |
10 |
2800 |
0.36 |
0.55 |
18 |
AO2-7122 |
|
15-15-100B |
1 |
10 |
2800 |
0.2 |
0.37 |
15 |
AO2-7112 |
|
20-20-100 |
1 |
10 |
2800 |
0.09 |
0.37 |
26 |
AO2-7112 |
|
20-20-125 |
1.5 |
22 |
2800 |
0.22 |
0.75 |
30 |
801 |
|
40-25-160 |
10 |
28 |
2900 |
1.72 |
2.2 |
45 |
90L |
|
25-25-160 |
3 |
27 |
2900 |
0.53 |
1.5 |
30 |
90S |
|
32-32-160 |
6 |
28 |
2900 |
0.85 |
1.5 |
50 |
90S |
|
50-32-160 |
12.5 |
30 |
2900 |
1.90 |
3.0 |
57 |
100L |
|
50-32-200 |
18 |
40 |
2900 |
3.92 |
5.5 |
50 |
132Sl |
|
50-32-200A |
16 |
32 |
2900 |
3.35 |
4 |
42 |
112M |
|
50-32-250 |
12.5 |
80 |
2900 |
6.2 |
11 |
44 |
160Ml |
|
65-50-160 |
20 |
32 |
2900 |
3.17 |
5.5 |
55 |
132S1 |
|
65-40-200 |
30 |
48 |
2900 |
6.3 |
7.5 |
62 |
132S2 |
|
65-40-200A |
25 |
35 |
2900 |
4.0 |
5.5 |
59 |
132S1 |
|
65-40-250 |
25 |
80 |
2900 |
10.3 |
15 |
53 |
160M2 |
|
65-40-250A |
20 |
51 |
2900 |
5.67 |
7.5 |
49 |
132S2 |
|
65-40-315 |
25 |
125 |
2900 |
18.9 |
30 |
45 |
200L1 |
|
65-40-315A |
22.5 |
100 |
2900 |
15.3 |
22 |
40 |
180M |
|
80-50-200 |
50 |
50 |
2900 |
9.7 |
15 |
70 |
160M2 |
|
80-50-200A |
45 |
40 |
2900 |
7.8 |
11 |
63 |
160M1 |
|
80-50-200B |
40 |
32 |
2900 |
6.37 |
7.5 |
55 |
132S2 |
|
80-50-250 |
50 |
80 |
2900 |
17.1 |
22 |
58 |
180M |
|
80-50-250A |
43 |
60 |
2900 |
12.8 |
15 |
55 |
160M2 |
|
80-50-315 |
50 |
125 |
2900 |
30.4 |
45 |
56 |
225M |
|
80-50-315A |
45 |
100 |
2900 |
23.6 |
30 |
52 |
200L1 |
|
100-65-200 |
100 |
50 |
2900 |
18.4 |
22 |
74 |
180M |
|
100-65-200A |
94 |
44 |
2900 |
16 |
22 |
70 |
180M |
|
100-65-200B |
87 |
38 |
2900 |
13.8 |
15 |
65 |
160M2 |
|
100-65-200C |
80 |
32 |
2900 |
11.8 |
15 |
59 |
160M2 |
|
100-65-250 |
100 |
80 |
2900 |
32.06 |
37 |
68 |
200L2 |
|
100-65-250A |
95 |
72 |
2900 |
29 |
37 |
64 |
200L2 |
|
100-65-250B |
90 |
65 |
2900 |
26.2 |
30 |
61 |
200L1 |
|
100-65-250C |
85 |
50 |
2900 |
20.3 |
30 |
57 |
200L1 |
|
100-65-315 |
100 |
125 |
2900 |
50.06 |
75 |
68 |
280S |
|
100-65-315A |
95 |
113 |
2900 |
45.23 |
55 |
64.63 |
250M |
|
100-65-315B |
90 |
100 |
2900 |
40.5 |
55 |
60.50 |
250M |
|
100-65-315C |
82 |
84 |
2900 |
34.76 |
45 |
54 |
225M |
|
125-100-200 |
200 |
50 |
2900 |
35.4 |
45 |
77 |
225M |
|
125-100-200A |
178 |
40 |
2900 |
26.6 |
37 |
73 |
200L2 |
|
125-100-250 |
200 |
70 |
2900 |
47 |
55 |
80 |
250M |
|
125-100-250A |
190 |
63 |
2900 |
41.6 |
55 |
78 |
250M |
|
125-100-250B |
180 |
57 |
2900 |
37.9 |
45 |
74 |
225M |
|
125-100-250C |
170 |
51 |
2900 |
32.15 |
45 |
72 |
225M |
|
125-100-250D |
150 |
70 |
2900 |
40 |
45 |
70 |
225M |
|
150-150-200 |
350 |
50 |
2900 |
60 |
75 |
80 |
280S |
|
150-150-200A |
313 |
40 |
2900 |
45 |
55 |
76 |
250M |
|
200-150-400 |
350 |
50 |
1450 |
61.8 |
75 |
78 |
280S |
|
200-150-400A |
330 |
45 |
1450 |
52.8 |
75 |
77 |
280S |
|
250-200-400 |
500 |
50 |
1480 |
86.2 |
110 |
79 |
315S |
|
250-200-500 |
500 |
80 |
1480 |
136 |
160 |
76.5 |
315M |
|
250-200-500A |
400 |
50 |
1480 |
75 |
90 |
73 |
280M |
