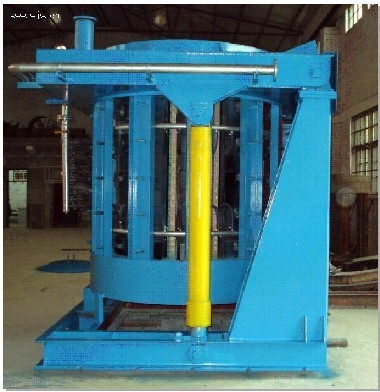

5T鋼殼西安中頻爐

5.0噸/2500KW中頻感應熔煉爐（鋼殼）主要技術參數:
項目 單位 數據 備注
電爐參數
額定容量 t 5.0 液態鋼/鐵水
最大容量 t 5.5 液態鋼/鐵水
工作溫度 ℃ 1600
最高工作溫度 ℃ 1750
爐襯厚度 mm 150
感應圈內經φ mm 1410
感應圈高度 mm 1620
電器參數
變壓器容量 KVA 3150
變壓器一次電壓 KV 10
變壓器二次電壓 V 750               12脈波雙輸出
中頻電源額定功率KW 2500           12脈波雙輸入
額定輸入電流 A 2780
直流電壓 V 1120
直流電流 A 3200
變換效率 % 96
啟動成功率 % 100
最高輸出電壓 V 1400
額定工作頻率 Hz 1000
電源變換效率 % 96
啟動成功率 % 100
工作噪音 db ≤75
綜合參數
熔化率 T/h 5.3 熔化一爐所用時間與加料有關系
熔化電耗 KW.h/T 小于550
冷卻水系統
冷卻水循環流量 T/h 80
供水壓力 Mpa 0.25-0.35
進水溫度 ℃ 5-35
出水溫度 ℃ <55

三、 5.0噸/2500KW中頻熔煉爐（鋼殼）成套設備標準配置表：

1 高壓開關柜 10KV/3150KVA         1臺
2 中頻爐整流變壓器 ZPS-3150KVA-750V 750V  1臺
3 連接銅排或者電纜 變壓器到中頻電源之間
4 中頻電源柜 KGPS-2500KW/0.25KHz     1套
5 連接銅排 中頻電源到電容補償柜之間 1套
6 補償電熱電容器柜 2500KW/0.25KHz         1套
7 水冷電纜 2套

8 鋼殼帶導磁體爐體 GWJ-5-2500/250         2臺
9 坩堝模 5.0t專用 2只 鋼質
10 水分配器 開式回水用 1套 DN250
11 液壓系統 550L   11Mpa         1套 含液壓站/油缸等
12 傾爐操作臺 5T                 1套
13 露爐報警系統 5T                  1套
14 爐襯頂出系統 5T                 1套
15 換爐開關 1套
16 爐前控制臺 1套
冷卻設備
1 中頻電源閉式冷卻塔 FBL-10              1套
2 爐體開式冷卻塔 FKL-14             1套
3 連接管道材料 閉塔到電源之間 1套 視具體距離 和材質
4 連接管道材料 開塔到爐體時間 1套 視具體距離 和材質
5 連接材料 法蘭 彎頭等 1套
中頻熔煉爐輔助設備
1 柴油機應急發電機組 1套
2 筑爐工具 電動筑路工具 1套
初次打結料
1 石英砂打結料 5噸
2 耐火膠泥

        致電：13991865828     王先生
