一、 概述：本方案為一電兩爐配置，中頻電源按250KW（符合國家標準500—750kW/t的要求）配置。需要變壓器容量為300KVA，由一臺250KW并聯逆變中頻電源、兩臺500公斤鋁殼電爐爐體、傾爐系統、冷卻系統等組成。我們推薦中頻電源用純水交換器加水池冷卻，爐體直接采用水池的水冷卻，力求經濟實用。
二、 0.5噸/250KW中頻感應熔煉爐主要技術參數:

項目 參數
電爐參數
額定容量 0.5t
最大容量 0.6t
爐襯厚度 40mm
感應圈內經φ 550mm
感應圈高度 700mm
最高工作溫度 1750℃
熔鋼工作溫度 1550℃
電耗 ≤670kW.h/t
熔化率（1550℃） 0.45t/h 理論值
電器參數
中頻電源額定功率 250KW
變壓器容量 300KVA
整流相數 6脈
變壓器一次電壓 10KV
變壓器二次電壓（額定輸入電壓） 3N-380V
額定輸入電流 400 A
直流電壓 510V
直流電流 490 A
中頻電源最高輸出電壓 750V
額定工作頻率 1000Hz
額定工作電壓 1400V
冷卻水系統
冷卻水流量 10t/h
供水壓力 0.2～0.35MPa
進水溫度 5～35℃
出水溫度 <55℃

變壓器容量 KVA = 電源功率 KW x  1.2          1.2為常數

三、0.5噸/250KW中頻熔煉爐（鋁殼/一柜兩爐）標準配置表：
序號 設備名稱 規格型號 數量 備 注
1 中頻電源柜 KGPS-250KW/1KHz 1臺 含低壓開關、電抗器
2 補償電熱電容器柜 5000KVAR 1臺 電容器/水冷銅排組

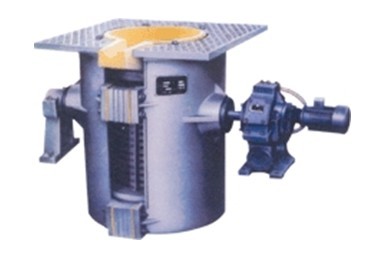

3 鋁殼爐體 GW-0.5-250/1000 2臺 支撐架/感應圈等
4 坩堝模 0.5t專用 1只 鋼質
5 水冷電纜 2套 電容與爐體之間
6 連接銅排 電源到電容之間 1套
7 水分配器 1臺 DN80
8 傾爐系統 431減速機 2臺
9 傾爐操作盒 AB 1個
輔助設備（用戶選配）
1 中頻電源純水交換器 LSS-150 1臺 浙江雁蕩山生產
2 爐體冷卻設備水池 30立方米水池、 1套 用戶自備
3 水路連接材料 1套 用戶自備
