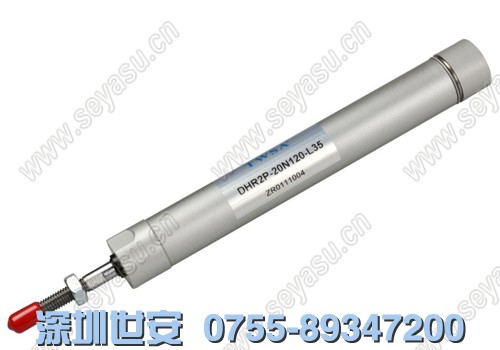

DHR系列引拔氣缸屬于深圳世安所供應之優質機械手配件之一。該款機械手氣缸全部來自于臺灣原裝進口，性價比超高，并且售后服務齊全。作為國內機械手引拔氣缸最大供應商，信譽值得信賴，大量現貨、相對貨期短，歡迎廣大用戶前來咨詢采購。
DHR機械手引拔氣缸特點：
1、導向圈(軸承)加長及密封圈加強括塵設計，可承受嚴苛的環境條件；
2、具備有緩沖及緩沖加長可選配取代油壓緩沖器；
3、具有強力括塵功能；
4、前后兩端裝設有防撞片，避免活塞體與前后蓋直接碰撞。
DHR機械手引拔氣缸選型代碼：
DHR機械手引拔氣缸訂購碼說明：
① |
DHR：注塑機取料機械手用高速氣缸 |
② |
1=前端蓋外牙固定式 2=前端蓋內螺絲孔固定安裝方式 |
③ |
U:上下行氣缸 P:引拔缸 S:擺動缸 |
④ |
氣缸內徑尺寸Φ32mm |
⑤ |
M=活塞內附加磁環 N=活塞內無加磁環 |
⑥ |
550=氣缸行程550mm |
⑦ |
可調整緩沖功能 PPV=前后附可調緩沖型 |
⑧ |
客戶使用編號 |
缸徑 |
記號 |
AM |
W |
H |
KK |
KY |
KX |
KU |
φMM |
KW |
KV |
KG |
D3 |
L4 |
L6 |
L7 |
G |
F |
φA |
φB |
φC |
L2+st |
L3+st |
K |
EE |
φD |
φ20 |
18 |
17 |
35 |
M8×1.25 |
6 |
12 |
7 |
φ8 |
8 |
27 |
24 |
M20×1.5 |
25 |
12 |
10 |
20 |
18 |
25 |
26 |
25 |
34.5 |
72.5 |
5 |
PT1/8 |
12 |
|
φ25 |
22 |
18 |
40 |
M10×1.25 |
6 |
17 |
8 |
φ10 |
9 |
30 |
28 |
M25×2.0 |
25 |
13 |
12 |
20 |
20 |
30 |
31 |
30 |
36.5 |
76.5 |
6 |
PT1/8 |
14 |
|
φ32 |
22 |
18 |
40 |
M10×1.25 |
6 |
17 |
10 |
φ12 |
9 |
36 |
35 |
M30×2.0 |
25 |
12 |
12 |
20 |
21.5 |
37 |
38 |
37 |
46.5 |
88 |
6 |
PT1/8 |
18 |
|
φ40 |
30 |
20 |
50 |
M12×1.25 |
7 |
19 |
14 |
φ16 |
9 |
41 |
43 |
M35×2.0 |
25 |
13 |
12 |
24 |
21.5 |
45 |
48 |
45 |
49 |
94.5 |
6 |
PT1/8 |
25 |
|
型號DHR2系列引拔氣缸的尺寸圖：
DHR2系列引拔氣缸的缸徑參數：
缸徑 |
記號
|
AM |
W |
H |
KK |
KY |
KX |
KU |
φMM |
EW |
φD |
KG |
FD |
L6 |
L7 |
EE |
G |
F |
φA |
φB |
φC |
L2+st |
L3+st |
K |
φ20 |
35 |
15 |
50 |
M8×1.25 |
6 |
12 |
7 |
φ8 |
14 |
12 |
24 |
M4×0.7×7 |
12 |
10 |
PT1/8 |
20 |
18 |
26 |
26 |
25 |
34.5 |
72.5 |
5 |
|
*18 |
*17 |
*35 |
||||||||||||||||||||||
φ25 |
35 |
15 |
50 |
M10×1.25 |
6 |
17 |
8 |
φ10 |
16.5 |
14 |
31 |
M5×0.8×9 |
13 |
12 |
PT1/8 |
20 |
20 |
31 |
31 |
30 |
36.5 |
76.5 |
6 |
|
*22 |
*18 |
*40 |
||||||||||||||||||||||
φ32 |
35 |
15 |
50 |
M10×1.25 |
6 |
17 |
10 |
φ12 |
20 |
18 |
36 |
M5×0.8×11 |
12 |
12 |
PT1/8 |
20 |
21.5 |
38 |
38 |
37 |
46.5 |
88 |
6 |
|
*22 |
*18 |
*40 |
||||||||||||||||||||||
φ40 |
35 |
15 |
50 |
M12×1.25 |
7 |
19 |
14 |
φ16 |
26 |
25 |
44 |
M6×1.0×12 |
13 |
12 |
PT1/8 |
24 |
21.5 |
48 |
48 |
45 |
49 |
94.5 |
6 |
|
*30 |
*20 |
*50 |
||||||||||||||||||||||
