透照室原X射線電動推拉鉛門的結構及工作流程

(1)、X射線電動推拉鉛門的結構

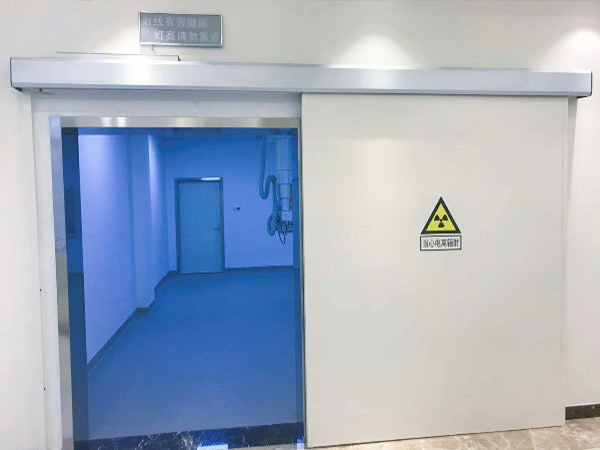

X光檢驗崗位X射線防護鉛門為電動推拉鉛門，由門板、行走機構、限位裝置、以及緩沖器組成，防護鉛門的內框均選用鋼質骨架結構，門扇裝于外墻外側的軌道上，采用上軌道懸掛門扇、下導向運行方式。電動射線防護門上有配套的門機連鎖、工作指示燈、電離輻射標志牌等安全裝置。

(2)、X射線電動推拉鉛門的工作流程

防護鉛門采用傳統繼電器加減速齒輪的方式驅動兩臺異步電動機工作，進而帶動鉛門的開、關，控制方式為手動。進行X光透照檢驗前，首先馭動電機通過減速齒輪實現減速運行，帶動鉛門運動到關閉位皿，限位裝置發出信號，工作指示燈亮，提醒崗位操作人員X光機可以工作，并且告知室外人員房間內有X封線裝置正在工作，請勿靠近。
