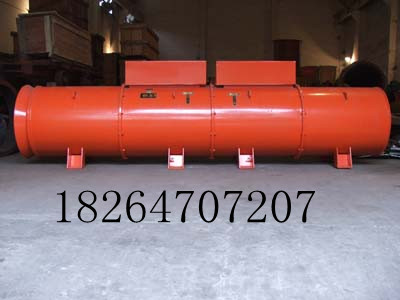

FBDC系列礦用隔爆抽出式對旋軸流局部通風機

FBDC系列礦用隔爆抽出式對旋軸流局部通風機是煤礦抽出式局部通風的專用通風設備。適用于煤礦井下含性物質（沼氣和煤塵）環境作抽出式局部通風。可以抽排井下局部瓦斯積聚或與除塵裝備聯合使用排除工作面粉塵。特點是：（1）防爆電動機置于與風道隔開的腔體內，葉片采用銅村制作，既符合防爆要求，又防止了摩擦火花的產生，安全性好，可作為抽出式見機使用。（2）葉輪采用雙葉輪對旋結構，風量大、風壓高、嗓聲低、效率高。（3）根據需要可單級或組合使用。
通風機具有結構合理、效率高、節能效果明顯、噪音低、送風距離遠等特點。是煤礦井下局部通風的理想設備。其結構特征為隔爆型、對旋、消聲、軸流式。
        通風機按水平安裝設計，其使用壽命不少于5a，且第一次大修前的安全運轉時間按不少于1300h設計。
        (1)該系列通風機由進風筒、主風筒、隔爆型電動機、第一級葉輪、第二級葉輪、擴壓器六部分組成。其結構如圖1所示，外筒及結構件均用鋼板焊接而成，內筒用多孔板焊接而成，內外筒之間充填消聲材料，各段風筒由法蘭盤螺栓連接，采用葉輪與電機直聯方式。該機結構緊湊，堅固耐用，使用安全，維護方便。
        (2)通風葉輪采用了對旋結構，通風機葉輪與機殼之間的徑向間隙應為葉輪直徑的1.5‰∽3.5‰，兩級葉輪等速對旋，互為反向，無定式導葉片，降低了風機內部阻力，提高了風機的效率。
          (3)該系列風機可一機多用，在巷道掘進過程中，根據通風機要求不同，第一級風機和第二級風機既可單獨使用，也可兩級同時運行。
        (4)擴散消聲筒出風口的凸緣法蘭鉆有均勻分布的小孔，用于連接變徑短節或直接連接風機與膠質風筒時，其變徑短節的形式可制成收斂或擴散式。
        (5)兩臺電動機均可用于380/660V電壓等級，由葉輪所輸送的氣流進行冷卻。電動機的接線盒位于風機殼體外側，以便于接線。接線盒內有六個接線端子和一個接地端子，用戶根據電源電壓選擇接線方法，當電源電壓為380V時，選用Δ接法；當電源電壓為660V時，選用Y接法。風機出廠時電動機按Δ接線。
(6)該系列通風機的工作原理是第一級葉輪與第二級葉輪相距很近，分別由容量及型號相同或不相同的隔爆專用電動機驅動，第一級葉輪與第二級葉輪，旋轉方向相反，即第一級葉輪順時針方向旋轉，第二級葉輪則逆時針方向旋轉，葉片采用扭曲葉片，當空氣流入第一葉輪獲得能量后并經第二級葉輪升壓排出，兩級葉輪互為導葉，從而達到普通軸流式風機不易達到的高風壓。
