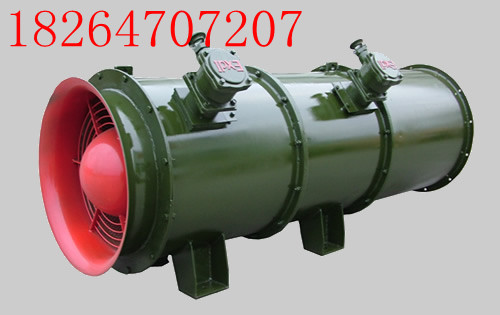

FBD系列礦用防爆型壓入式對旋軸流局部通風機

1、產品特點

FBD 系列礦用壓入式對旋軸流局部通風機具有結構合理、規格齊全、效率高、節能效果明顯、噪音低、送風距離遠等特點。根據不同的通風阻力要求，既可整機使用又可分級使用從而減少通風電耗、節約能源。巷道長度在2000M以內可不移動風機正常送風，減少了工人的勞動強度，節約通風時間，是礦井下局部通風的理想設備。同時，它亦可用于冶金、有色、黃金、化工、造船和陶瓷工業等高壓通風場合。其結構特征為礦用對旋、消聲、軸流式。

2、主要用途及適用范圍

本產品主要用于礦井下作壓入式局部通風機，適用于采掘工作面

及各種硐室的局部通風場合。同時，也適用與其他礦山局部通風場合及各種隧道通風。

3、使用環境條件

本產品既可平放在巷道底板使用，也可懸掛在巷道壁上使用。當放在底板上使用時，風機的吸風口(集流器端)不能浸在水或泥水中。風機使用環境的氣體溫度為—20～40℃，海拔不應超過1000m。所用電源的額定頻率為50Hz，額定電壓為380V。

4、工作條件

本產品通過氣體的含塵量不得超過200mg/m3。

5、對環境及能源的影響

本產品對環境無任何污染，屬于高效節能產品。

6、結構特征與工作原理

總體結構及其工作原理、工作特性：本產品具有2個葉輪靠近安裝，分別由2臺電機拖動使其互為反向旋轉。風流從集流器端沿軸向進入第Ⅰ級主機，經第Ⅰ級葉輪加速后氣流方向發生偏轉流進第Ⅱ級主機，經第Ⅱ級葉輪再次加速后氣流方向發生反向偏轉，沿軸向從擴散器端排出，從而使風流流動。

7、技術特性

1、主要性能

該系列風機具有降低噪聲、運轉平穩、特性曲線平滑、高效區域寬廣等主要性能。

2、主要參數

該系列風機的主要技術性能參數有：風量Q、全壓P、全壓效率η、噪聲LA、轉速n 等，系列風機的最高效率為83%，最高噪聲不超過85 dB(A)。

8、主要技術參數：

規格型號：№6.7/2×30

配套電動機：型  號： YBF2-200L1-2

轉速 (r/min):2940

功率 (kW):30

380V/660V 額定電流(A):55.4/31.9

660V/1140V 額定電流(A):31.9/18.5

風  量 (m3/ min):600∽370

風  壓 (Pa):1200∽5200

最高全壓效率(%):≥80

比A聲級（dB）: ≤25
