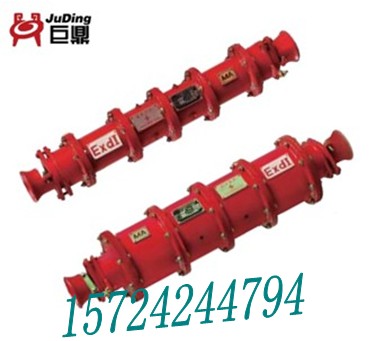

LBG1高壓電纜連接器基本信息

一、 概述

1.1 產品特點

采用優質無縫鋼管制造，結構緊湊，互換性強，過載能力強，動、熱穩定性好等特點。

1.2 主要用途及適用范圍

LBG1系列礦用隔爆型高壓電纜連接器（以下簡稱連接器）適用于煤礦井下采煤掘進巷道中聯接6/10千伏電力電纜電路；可供UGSP監視屏蔽型電纜在移動變電站供電時接線之用，可以在電纜段上兩端連接用，以便互相插接，也可將其一半專用防爆連接部位接到移動變電站上。

1.3 使用環境

1.3.1 海拔高度不超過1000米，周圍環境溫度-20℃～+40℃時。

1.3.2 周圍空氣相對濕度不大于95%(+25℃時)。

1.3.3 在有甲烷和煤塵性混合氣體的礦井中。

1.3.4 在無強烈顛簸振動、無滴水及水浸入的環境中。

1.3.5 在無足以破壞金屬和絕緣的腐蝕性氣體及蒸氣集中的地方。

1.4 型號組成及其代表意義

L B G 1 – □ / □

額定電壓(V)

額定電流(A)

設計序號

高壓

礦用隔爆型

連接器

1.5 產品執行標準

1.5.1　本系列產品符合MT/T947-2005《礦用隔爆型高壓電纜連接器》標準中的要求。

1.5.2　符合GB3836-2000《性氣體環境用電氣設備》標準要求。

1.6 產品防爆型式

礦用隔爆型；防爆標志：ExdI。

二、 產品結構特征

2.1 總體結構由三部分組成

2.1.1 電纜固定引線裝置，由壓緊法蘭盤、壓板、墊圈、封環和無縫鋼管（或鋼板）焊接外殼及內外接地組成。

2.1.2 接線裝置為無縫鋼管制造的內腔及螺栓固定的絕緣件組成。

2.1.3 可動接觸部分由裝于絕緣件內的銅接線座、銅接線管（GT型外購件）、銅插座及接觸桿組成；連接器在接觸桿處分成各包有上述三部分的兩段，接觸桿為兩段公用的連接裝置；殼體外有銘牌，警告牌及防爆標志。

三、 產品主要技術參數

3.1 主要技術參數見表1

表1

四、 尺寸、重量

4.1 外形尺寸
