蝸輪傳動鑄鋼通風蝶閥TD341W-6C

蝸輪傳動鑄鋼通風蝶閥TD341W-6C

產品價格：￥面議（人民幣）

規格：DN50-2000

發貨地：江蘇

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

上品森（江蘇）閥門有限公司

誠信商家

會員級別：

鉆石會員

認證類型：企業認證

企業證件：通過認證

認證信息：上品森（江蘇）閥門有限公司

商鋪名稱：上品森（江蘇）閥門有限公司

聯系人：方宇（先生）

聯系手機：

固定電話：

企業郵箱：935903519@qq.com

聯系地址：江蘇省常州市天寧區青洋北路101號-3-江蘇閥門廠區

郵編：213000

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

一、各種通風蝶閥型號：

1、輕型鑄鋼通風蝶閥：QD41W-6C/QD341W-6C/QD641W-6C/QD941W-6C

2、輕型不銹鋼通風蝶閥：QD41W-6P/QD341W-6P/QD641W-6P/QD941W-6P

3、鑄鋼通風蝶閥：TD41H-6C/TD341H-6C/TD641H-6C/TD941H-6C

TD41W-6C/TD341W-6C/TD641W-6C/TD941W-6C

4、不銹鋼通風蝶閥：TD41W-6P/TD341W-6P/TD641W-6P/TD941W-6P

二、TD341H-6C/TD341W-6C蝸輪傳動鑄鋼通風蝶閥概述：

本閥是一種非密閉型閥門，其主要作用是在管道系統工作中，閥門打開排煙排氣，在非工作時間中，閥門關閉，防止大的灰渣進入管道，保護管道生產的安全及可持續進行。本閥采用與閥體相同材料加工成密封圈，其適用溫度隨閥體選材而定，公稱通徑：50-2000mm，公稱壓力≤0.6Mpa，廣泛應用于冶金、環保、鋼鐵廠、電廠等非腐蝕性煙氣系統中。

三、TD341H-6C/TD341W-6C蝸輪傳動鑄鋼通風蝶閥主要技術參數：

公稱通徑	DN（mm）	50～2000
公稱壓力	PN（Mpa）	0.1	0.25	0.6
試驗壓力	強度試驗	0.15	0.375	0.9
試驗壓力	密封試驗	≤1%泄漏量
適用介質	含塵氣體、煙氣等
驅動形式	手動、蝸輪傳動、氣動、電動等

四、TD341H-6C/TD341W-6C蝸輪傳動鑄鋼通風蝶閥主要生產標準及相關零件材質：

設計標準	GB/T12238-1989	閥體	鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
法蘭連接尺寸	GB/T9115.1-2000	蝶板	鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
結構長度	GB/T12221-1989	密封圈	與閥體相同
壓力試驗	GB/T13927-1992	閥桿	碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
		填料	氟塑料、柔性石墨

五、TD341H-6C/TD341W-6C蝸輪傳動鑄鋼通風蝶閥選用和適用溫度：

材料品種	碳素鋼	合金鋼		奧氏體不銹鋼	鉻鉬鋼
代號	WCB	WC6或 WC9	C5或 C12	304、316、316L	12CrMoV
耐最高溫度	425℃	595℃	650℃	600℃	560℃
耐最低溫度	-29℃	-29℃	-29℃	-40℃	-40℃

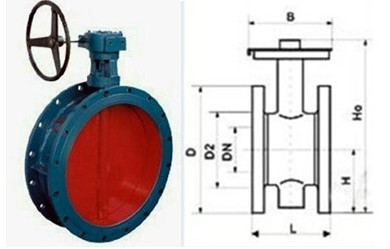

六、TD341H-6C/TD341W-6C蝸輪傳動鑄鋼通風蝶閥相關連接尺寸：

公稱通徑		長度	外形尺寸（參考值）				連接尺寸（標準值）								參考值
公稱通徑		長度	外形尺寸（參考值）				0.1MPa和0.25MPa				0.6MPa				參考值
毫米	英寸	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d	（kg）
50	2	108	70	286	125	193	140	110	88	4-18	140	110	88	4-14	14
65	21/2	112	80	306	125	193	160	130	108	4-18	160	130	108	4-14	15
80	3	114	95	334	125	193	190	150	124	4-18	190	150	124	4-18	17
100	4	127	105	354	125	193	210	170	144	4-18	210	170	144	4-18	20
125	5	140	120	384	125	193	240	200	174	8-18	240	200	174	8-18	25
150	6	140	132	409	125	193	265	225	199	8-18	265	225	199	8-18	29
200	8	152	160	593	165	183	320	280	254	8-18	320	280	254	8-18	47
250	10	165	187	650	165	283	375	335	309	12-18	375	335	309	12-18	67
300	12	178	220	715	165	283	440	395	363	12-22	440	395	363	12-22	78
350	14	190	245	814	175	334	490	445	413	12-22	490	445	413	12-22	96
400	16	216	270	863	175	334	540	495	463	16-22	540	495	463	16-22	130
450	18	222	297	918	175	334	595	550	518	16-22	595	550	518	16-22	142
500	20	229	322	1016	210	425	645	600	568	20-22	645	600	568	20-22	191
600	24	267	377	1128	210	425	755	705	667	20-26	755	705	667	20-26	230
700	28	292	430	1233	210	425	860	810	772	24-26	860	810	772	24-26	250
800	32	318	487	1344	210	425	975	920	878	24-30	975	920	878	24-30	320
900	36	330	537	1560	320	620	1075	1020	978	24-30	1075	1020	978	24-30	410
1000	40	410	587	1660	320	620	1175	1120	1078	28-30	1175	1120	1078	28-30	510
1200	48	470	687	1890	320	620	1375	1320	1280	32-30	1405	1340	1295	32-33	720
1400	56	530	760	2670	575	714	1575	1520	1480	36-30	1630	1560	1510	36-36	1270
1600	64	600	895	2810	575	714	1790	1730	1690	40-30	1830	1760	1710	40-36	1730
1800	72	670	995	3020	575	714	1990	1930	1890	44-30	2045	1970	1918	44-39	2750
2000	80	760	1095	3220	656	810	2190	2130	2090	48-30	2265	2180	2125	48-42	3050
