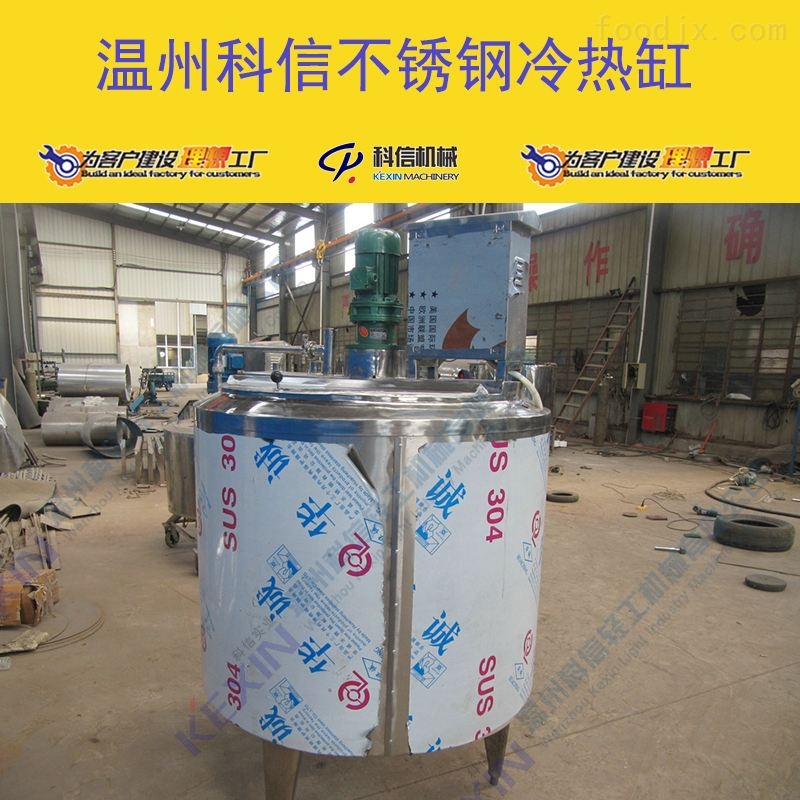

溫州科信不銹鋼冷熱缸

一、電加熱冷熱缸結構

 結構：由內膽、夾套、保溫層、外bao皮、減速器、攪拌槳、溫度計、電熱管等組成。廠家訂做304不銹鋼電加熱冷熱缸

內膽：采用不銹鋼板304材料制成，表面拋光。

中層夾套：采用A3鋼板或1Cr18Ni9Ti鋼板制成，加強圈螺旋式裝置，冷水從下到上（無壓力），達到zui佳升和降溫的目的。

保溫組：由不銹鋼板拋成魚鱗花紋而成，保溫層用聚氨脂或玻璃棉保持與外界的溫度，達到保溫的效果。

減速器：擺線針輪行星減速器，固定在橫梁中的托架上，減速器輪出軸與攪拌槳聯接，采用活套聯接，便于拆裝與清洗。

溫度計：規格00C~1000C，安裝橫梁上，直伸最低介質位置，使液料用到最低位置也能指示出溫度，達到殺菌及老化目的。

電加熱管：位于缸體底部

二、電加熱冷熱缸分類

1、按物料進出分可以分為：敞開式冷熱缸，封閉式冷熱缸；

2、按結構可以分為：普通型冷熱缸，上下錐形冷熱缸，上下封頭冷熱缸。

廠家訂做304不銹鋼電加熱冷熱缸

三、電加熱冷熱缸細節制作

1、容積：根據用需求；

2、罐體：內表面鏡面拋光處理，粗糙度Ra＜0.4um；

3、上蓋：為兩扇可開式活動蓋，便于清洗，內外表面鏡面拋光處理(粗糙度Ra<0.4um)；

4、內斜底：罐體底部呈5°傾斜，放凈物料無滯留；

5、夾套形式：全夾套(內置螺旋式導流板)、半圓盤管夾套、蜂窩夾套；

6、保溫材料：填充珍珠棉、巖棉或聚氨酯澆注發泡；

7、外殼體表面處理方式：鏡面拋光或2B原色亞光或噴砂處理；

8、攪拌裝置：頂部中心攪拌，減速機輸出軸與攪拌槳軸采用活套連接，方便拆裝與清洗；

9、攪拌轉速：10～120r/min(定速)；槳葉形式：框式、錨式、槳葉式等；

10、支腳形式：圓管式；

11、設備配置：溫度計(數顯式或表盤式)、料液進出口、備用口、蒸汽進出口及冷卻水進出口等；

12、材質：內罐體SUS304或SUS316L；夾套和外保護殼體為SUS304；

13、各進出管口工藝開孔與內罐體焊接處均采用翻邊工藝圓弧過渡，光滑易清洗無死角，外表美觀。
