| 品牌：奧林巴斯 | 型號：A403S-SB | 加工定制：否 | ||||
| 類型：超聲波 | 測量范圍：5 | 分辨率：20*22 | ||||
| 尺寸：12 mm | 重量：1 kg |

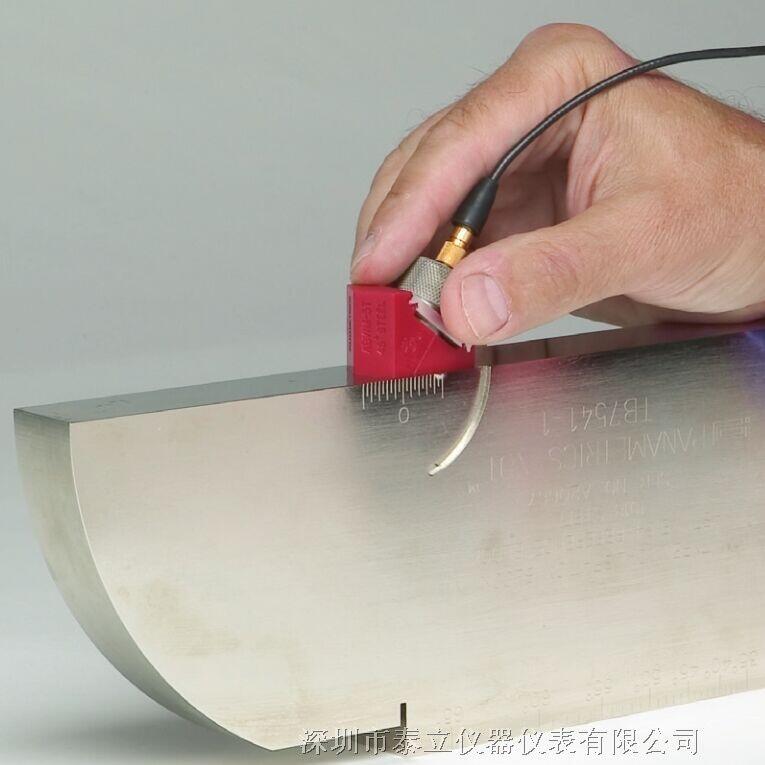

奧林巴斯探傷聲束探頭和楔塊A403S-SB V403-SB
介紹
角度聲束探頭是一種與楔塊一起使用的單晶探頭，可以向被測工件內部發射折射橫波或縱波。
接觸式探頭：
接觸式探頭是一個通常可生成縱波且與被測樣件直接接觸的單晶探頭。所有接觸式探頭都裝有WC-5防磨面，不僅
具有超級防磨效果，可以延長探頭壽命，還可以提供適合于大多數金屬的的聲阻抗。
接觸式探頭是一種可與被檢工件直接接觸的單晶縱波探頭。
優勢
? 專利WC-5防磨板增加了這種探頭的耐用性、抗裂性及防磨性。
? 所有這類探頭都可用于檢測面粗糙的工業部件。
? 具有與大多數金屬匹配的近似聲阻抗。
? 可用于檢測多種材料。
應用
? 垂直聲束缺陷探測和厚度測量。
? 分層缺陷的探測和定量。
? 材料特性評價和聲速測量。
? 檢測平板、坯材、棒材、鍛件、鑄件、擠壓成形件及多種其它金屬與非金屬部件。
? 可在50°C（122°F）的高溫下持續使用。
指尖接觸式
? 大于6毫米（0.25英寸）的探頭帶有凸節，便于抓取。
? 303不銹鋼外殼。
? 薄外形的特點便于檢測難于接觸到的表面。
? 根據客戶的要求，可免費提供用于方便抓取探頭的可拆裝塑料套筒。
6毫米（0.25英寸）套筒的工件編號為CAP4；3毫米
（0.125英寸）套筒的工件編號為CAP8。
? 標準配置為直角連接器，并適用于Microdot連接器。
優勢
? 三種材料制成的Accupath楔塊在提高了信噪比性能的同時，還表現出的防磨特性。
應用
? 缺陷探測與定量。
標準角度聲束探頭和楔塊
? 大晶片尺寸可對較厚的部件進行檢測，還可提供較大的掃查步進距離。
具體型號規格有:
| 標稱晶片尺寸 | 頻率 | 探頭工件編號 | 楔塊工件編號 | ||||||
| 英寸 | 毫米 | MHz | ACCUSCAN-S | CENTRASCAN | VIDEOSCAN | Accupath* |
高溫* 260°C(0° F) |
極高溫* 480°C(00°F） |
表面波90° |
| 1.00 | 25 | 0.5 | A414S-SB | — | V414-SB | ABWS-3-X° | ABWHT-3-X° | ABWVHT-3-X° | ABWSL-3-90° |
| 1 | A407S-SB | C407-SM | V407-SB | ||||||
| 2.25 | A408S-SB | C408-SB | V408-SB | ||||||
| 3.5 | A411S-SB | C411-SB | — | ||||||
| 5 | A409S-SB | — | V409-SB | ||||||
|
0.50 X 1.00 |
13 x 25 |
0.5 | A413S-SB | — | V413-SB | ABWS-2-X° | ABWHT-2-X° | ABWVHT-2-X° | ABWSL-2-90° |
| 1 | A401S-SB | C401-SB | V401-SB | ||||||
| 2.25 | A403S-SB | C403-SB | V403-SB | ||||||
| 3.5 | A412S-SB | C412-SB | — | ||||||
| 5 | A405S-SB | C405-SB | V405-SB | ||||||
| 0.50 | 13 | 1 | A402S-SB | C402-SB | V402-SB | ABWS-1-X° | ABWHT-1-X° | ABWVHT-1-X° | ABWSL-1-90° |
| 2.25 | A404S-SB | C404-SB | V404-SB | ||||||
| 3.5 | A415S-SB | C415-SB | — | ||||||
| 5 | A406S-SB | C406-SB | V406-SB | ||||||
