| 品牌：奧林巴斯 | 型號：A414S-SB | 加工定制：否 | ||||
| 類型：超聲波 | 測量范圍：10 | 分辨率：20*22 | ||||
| 尺寸：12 mm | 重量：0.05 kg |
奧林巴斯探傷儀斜探頭A414S-SB V414-SB?
介紹
角度聲束探頭是一種與楔塊一起使用的單晶探頭，可以向被測工件內部發射折射橫波或縱波。
優勢
? 三種材料制成的Accupath楔塊在提高了信噪比性能的同時，還表現出的防磨特性。

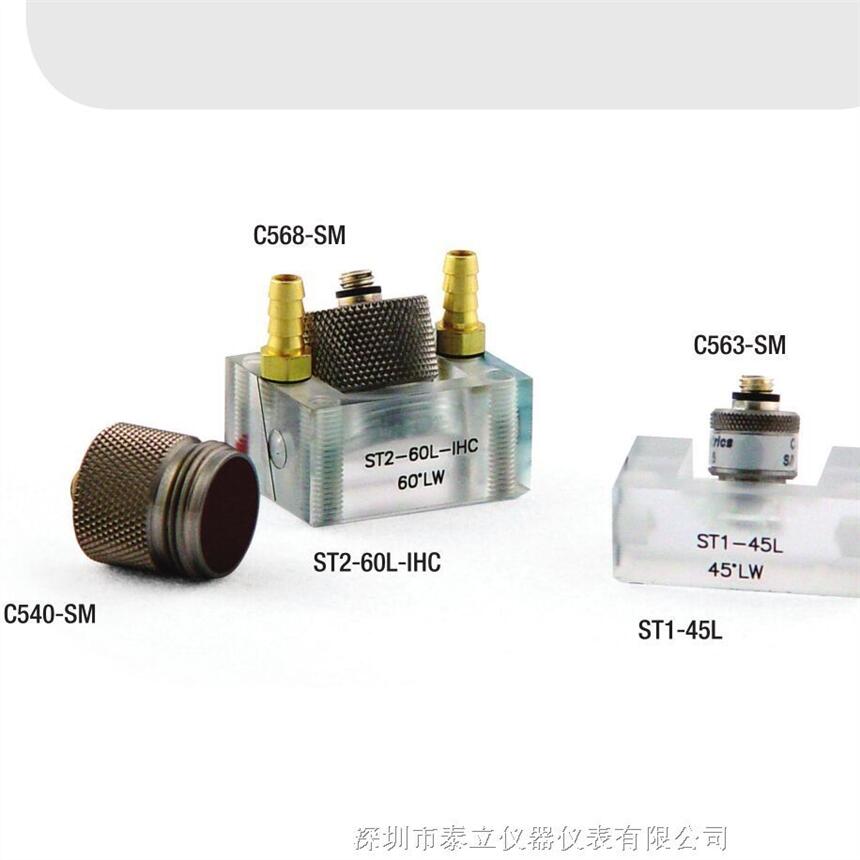

標準角度聲束探頭和楔塊
? 大晶片尺寸可對較厚的部件進行檢測，還可提供較大的掃查步進距離。? 緊固螺釘隨探頭附送。
優勢
? 三種材料制成的Accupath楔塊在提高了信噪比性能的同時，還表現出的防磨特性。
? 高溫楔塊可對熱材料進行在役檢測。
? 用戶可根據需要定制楔塊，以得到非標準的折射角度。
? 具有可更換型和整合型兩種結構設計。
? 具有外形吻合性能。
? 可提供在鋁制材料中獲得標準折射角度的楔塊及整合組件設計。
應用
? 缺陷探測與定量。
? 要了解衍射時差探頭，請參閱第35頁。
? 檢測管道、管件、鍛件、鑄件，機加工部件和結構部件上的焊縫缺陷或裂縫。袖珍旋入式探頭
? 旋入式設計，303不銹鋼外殼。
? 不同頻率的探頭顏色不同。
? 兼容于短接近、Accupath、高溫和表面波楔塊。
| 標稱晶片尺寸 | 頻率 | 探頭工件編號 | 楔塊工件編號 | ||||||
| 英寸 | 毫米 | MHz | ACCUSCAN-S | CENTRASCAN | VIDEOSCAN | Accupath* |
高溫* 260°C(0° F) |
極高溫* 480°C(00°F） |
表面波90° |
| 1.00 | 25 | 0.5 | A414S-SB | — | V414-SB | ABWS-3-X° | ABWHT-3-X° | ABWVHT-3-X° | ABWSL-3-90° |
| 1 | A407S-SB | C407-SM | V407-SB | ||||||
| 2.25 | A408S-SB | C408-SB | V408-SB | ||||||
| 3.5 | A411S-SB | C411-SB | — | ||||||
| 5 | A409S-SB | — | V409-SB | ||||||
|
0.50 X 1.00 |
13 x 25 |
0.5 | A413S-SB | — | V413-SB | ABWS-2-X° | ABWHT-2-X° | ABWVHT-2-X° | ABWSL-2-90° |
| 1 | A401S-SB | C401-SB | V401-SB | ||||||
| 2.25 | A403S-SB | C403-SB | V403-SB | ||||||
| 3.5 | A412S-SB | C412-SB | — | ||||||
| 5 | A405S-SB | C405-SB | V405-SB | ||||||
| 0.50 | 13 | 1 | A402S-SB | C402-SB | V402-SB | ABWS-1-X° | ABWHT-1-X° | ABWVHT-1-X° | ABWSL-1-90° |
| 2.25 | A404S-SB | C404-SB | V404-SB | ||||||
| 3.5 | A415S-SB | C415-SB | — | ||||||
| 5 | A406S-SB | C406-SB | V406-SB | ||||||
