奧林巴斯超聲波探傷儀雙晶探頭

介紹

接觸式探頭：

接觸式探頭是一個通�？缮�成縱波且與被測樣件直接接觸的單晶探頭。所有接觸式探頭都裝有WC-5防磨面，

不僅具有超級防磨效果，可以延長探頭壽命，還可以提供適合于大多數金屬的的聲阻抗。

接觸式探頭是一種可與被檢工件直接接觸的單晶縱波探頭。

優勢

? 專利WC-5防磨板增加了這種探頭的耐用性、抗裂性及防磨性。

? 所有這類探頭都可用于檢測面粗糙的工業部件。

? 具有與大多數金屬匹配的近似聲阻抗。

? 可用于檢測多種材料。

應用

? 垂直聲束缺陷探測和厚度測量。

? 分層缺陷的探測和定量。

? 材料特性評價和聲速測量。

? 檢測平板、坯材、棒材、鍛件、鑄件、擠壓成形件及多種其它金屬與非金屬部件。

? 可在50°C（122°F）的高溫下持續使用。

指尖接觸式

? 大于6毫米（0.25英寸）的探頭帶有凸節，便于抓取。

? 303不銹鋼外殼。

? 薄外形的特點便于檢測難于接觸到的表面。

? 根據客戶的要求，可免費提供用于方便抓取探頭的可拆裝塑料套筒。

6毫米（0.25英寸）套筒的工件編號為CAP4；3毫米

（0.125英寸）套筒的工件編號為CAP8。

? 標準配置為直角連接器，并適用于Microdot連接器。

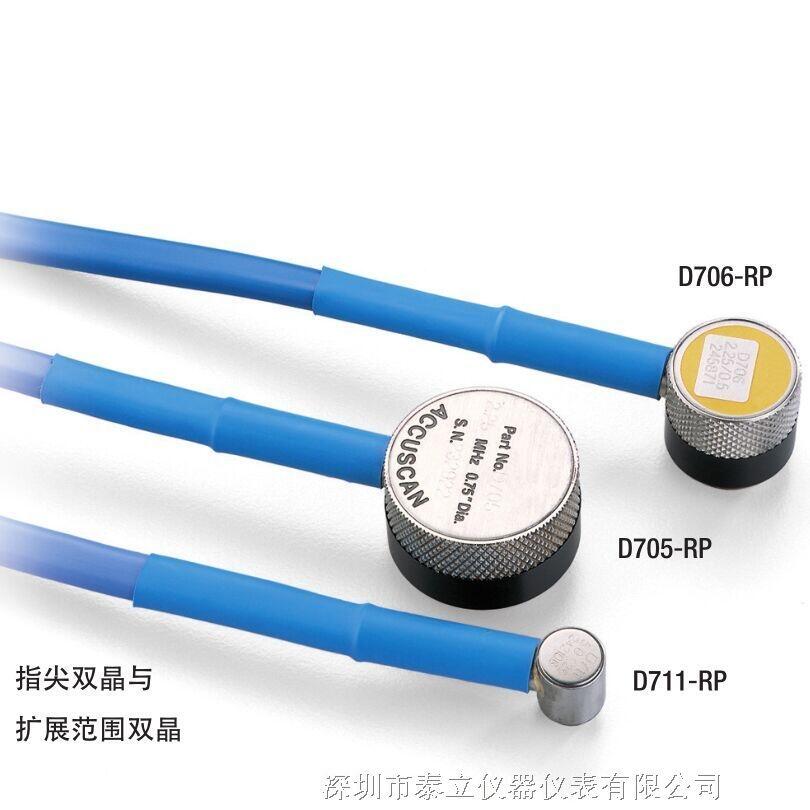

雙晶探頭：

雙晶探頭包含兩個縱波晶片（一個用作發送器，另一個用作接收器），兩個晶片裝于同一個外殼中，但中間有一

層隔音屏障。每個晶片都稍微向另一個晶片傾斜，目的是使從工件底面反彈的信號以V形聲程傳播。雙晶探頭在檢

測嚴重腐蝕的工件時一般都能提供更穩定的讀數，而且還可用于高溫環境。

雙晶探頭在同一個外殼中裝有由隔音屏障分開的兩個晶片。一個晶片發射縱波，另一個晶片作為接收器接收聲波。

要了解有關用于MG2和37系列測厚儀的探頭更詳細的情況請咨詢我們。

優勢

? 改進了近表面的分辨率。

? 避免了高溫應用所需的多延遲塊。

? 在粗糙或彎曲表面上的耦合效果好。

? 減少了粗晶�；蛞咨⑸洳牧现械闹苯臃聪蛏⑸湓胍�。

? 將低頻單晶探頭的穿透性能與高頻單晶探頭的近表面分辨率性能結合在一起。

? 可與曲面工件外形相吻合，緊貼在工件的表面。

應用

? 剩余壁厚測量。

? 腐蝕/侵蝕監控。

? 焊縫覆蓋和覆層的粘膠/脫膠檢測。

? 探測鑄件和鍛件中的多孔性、夾雜物、裂紋及分層等缺陷。

? 探測螺栓或其它圓柱形部件中的裂紋。

? 等于或小于5.0 MHz的探頭可承受的溫度為425°C（800°F）；7.5 MHz和10 MHz的探頭可承受的溫度為175°C（350°F）。表面溫度在90°C（200°F）到425°C（800°F）的情況下，建議使用的占空因數為最多10秒鐘接觸，然后進行最少1分鐘的空氣冷卻（不適用于袖珍尖端雙晶）。

雙晶探頭在同一個外殼中裝有由隔音屏障分開的兩個晶片。一個晶片發射縱波，另一個晶片作為接收器接收聲波。

優勢

應用

? 等于或小于5.0 MHz的探頭可承受的*高溫度為425°C（800°F）；7.5 MHz和10 MHz的探頭可承受的*高溫度為175°C

（350°F）。表面溫度在90°C（200°F）到425°C（800°F）的情況下，建議使用的占空因數為*多10秒鐘接觸，然后

進行*少1分鐘的空氣冷卻（不適用于袖珍尖端雙晶）。

? 這種探頭的淺屋頂角為探測鋼材料中深度為19毫米（0.75英寸）或更深位置的較深缺陷、底面及其它射體提供了更大的

靈敏度。

? 1.8米（6英尺）帶BNC連接器的高強度柔韌的密封線纜。
