品牌：日本NITTO
|
|
型號：CTS-02V4
|
|
加工定制：否
|
|
|
|
外形尺寸：108X169X42 mm
|
|
重量：錘子0.38 ㎏
|
|
用途：測量混泥土內部缺陷
|
|
日本NITTO（日東建設）混泥土敲擊錘CTS-02V4
簡介
CTS-02V4是以非破壞式測量混凝土之壓縮強度，乃混凝土構造物之健全性檢查裝置。以鐵錘打擊混凝土，從其時之打擊
力波形來測量機械阻抗，進而推斷混凝土之壓縮強度。
-
混凝土之壓縮強度推定(普通混凝土、高強度混凝土)
-
混凝土表面的劣化(塑性化)程度之檢知
-
混凝土表面近傍之剝離、凸出等之檢知
-
混凝土表面之骨材剝離等檢知
以往測量技術的問題點
為非破壞推定壓縮強度法之Rebound hammer，因其測量精度低，測量data(數據)必要補正，又測量時其表面要研磨、混
凝土表面有壓殘留等問題而受到指責。
主要應用打音法，其判定之客觀性低，其判定結果無法作數據保存等問題。
CTS02V4之主要機能
-
可作高強度混凝土之強度測量，事先設定高強度混凝土之測量Mode(方式)時即可選擇高強度混凝土之計算方式。
-
測量數據與本體和PC與USB連接，直接傳送至PC作處理。
-
測量結果以CSV File輸出，而依表之計算軟體來Data處理變簡單化了。
-
測量結果約1秒鐘可在Display表示出來。約50萬次的測量數據與波形數據一齊儲存。
-
導入測試平面的想法，在所有測試點作複數次之打擊結果，可得到其平均值傳統的AreaMode、PointMode也統一包括
-
此平面概念。
-
在同一測試點其打擊次數超過20次時，就變成傳統之PointMode
-
測試裝置，用單三型電池4顆就可動作。充電式之二次電池亦可使用，又從PC之USB的電源引用時亦會動作。鹼性乾電
-
池可連續測試12小時(但會受外溫、濕度、測試次數等影響)。
推薦客戶
-
混凝土構造物的保管官公廳或公共團體。
-
土木建築關係企業。
-
混凝土製造關係企業。
-
混凝土二次製品製造關係企業。
-
混凝土構造物診斷調查關係企業。
-
混凝土構造物之補修補強施工企業。
CTS-02V4之規格
-
本體：108mmX169mmX42mm(不包括突起部分)
-
錘子：380g.
-
波形測試：Sampling(採樣)速度0.5μ秒(微秒)、測試時間長2毫秒。
-
電源：單三電池４只使用(連續測試時間12小時)
-
PC連接：PC與USB連接，以USB deviese機能。
-
測試Data：可儲存Data數約50萬
-
附屬品：鐵錘(含cable)/usb cable/strap(皮帶)/專用收納case.
測試之基本原理
用鐵錘敲打混凝土時，可得到如右圖之打擊力波形。波形是內藏感知器之鐵錘來測量。打擊力波形如圖分為二部分。打擊
力可達至*大值的前半部分即鐵錘押壓混凝土表面之狀態，在此間，混凝土表面呈塑性變形，接著會進行彈性變形。後半則
彈性變形的混凝土表面有壓回鐵錘至原來位置之過程。總之後半部分之波形只有混凝土之彈性特性反映出來，著眼於此部分
時不影響混凝土表面之劣化之混凝土強度之測試是可行的，求出前半部分和後半部分之比即可得知混凝土表面之劣化程度。
測試方法

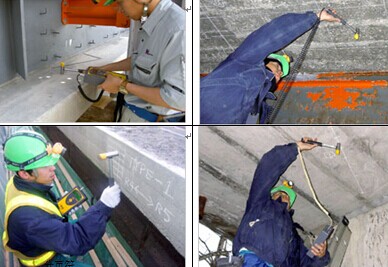

敲打混凝土表面即可測試。測試結果，實時表示在Display。
【測試值之確認和測試點之決定】
測試site(場地)番號決定後，測試裝置則*初置於「Look up」mode。此mode可確認過去之測試值。
Cursor(游標)按鈕押下，移動測試點。以往有設測data的測試點時測試值(平均值)可表示出來。無測試data之測試點時，其值無法表示。在此測試點押下決定按鈕(D buttun)時，就可測試該位置之狀態。有了測試data而押在D buttun時變消去mode。
【強度推定】
同一測試點連續測試20次以上時變為強度推定mode。在此mode時計算其平均值和20%Range(界限)，
不合其範圍data除去，計算新的平均值，將此為data而表示。其次打擊時對於新的平均值變動幅度在20%Rangen內之data則算有效。實際之測試data全部會儲存在本體內之存儲器。
混凝土構造物表面全體之情報可得到
上圖中之X即是實構造物之打音檢查時判斷有異常之點。等高線圖是經補正的後半機械阻抗值之測試結果之平面分布加以圖化的�？傻弥蛞舴ㄖ袛嘟Y果和混凝土CTS得到評價大致一致的。以基data，混凝土構造物之強度推定值，劣化程度、剝離程度可用PC描繪。設定測試點間之距離為一定時將測試結果在構造物之圖面上可以等高線來表示。
CTS-02是主機， V4是錘子 ，完整一套型號：CTS-02V4
