| 品牌：英國聲納 | 型號：D70 | 加工定制：否 | ||||
| 類型：超聲波 | 測量范圍：0-20,000 mm | 分辨率：高 | ||||
| 尺寸：172×238×70 mm | 重量：1.7 kg |

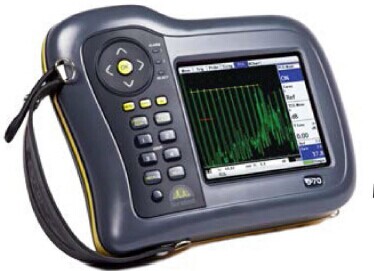

英國Sonatest公司Masterscan系列超聲波探傷儀擁有堅固的外殼，的性能。Masterscan系列便攜式超探儀的各項
性能深受用戶喜愛�，F在，由于公司改進了儀器內部設計，新功能也可以通過升級添加到使設備上，以減少工期并提
高工作的靈活性。Masterscan系列超探儀的主要特點：具有良好的近表面分辨率，穿透電壓（450V高性能脈沖發生器
——方波和尖波），擁有的信噪比。設備的典型應用包括焊縫檢測，腐蝕檢測，復合材料檢測，粘接檢測，大鍛
件或鑄件檢測，電力（包括EMATS），以及常規超聲波檢測等。
顯示屏是探傷儀的關鍵器件。Masterscan系列探傷儀配有彩色VGA顯示屏，確保在任何光線條件下儀器都能夠清晰顯示。
內置9種背光顏色可供選擇，用戶可根據需要調節背光亮度以確保清晰顯示，也有灰度LCD顯示模式可供選擇。透過觸摸
按鍵功能將設備調成A掃描全屏顯示模式，簡單的調節就可以增強用戶視覺舒適感，因此A掃描的每個細節都可以被清楚
易見。TFT顯示不會產生顯示中斷，LCD顯示模式不受溫度影響，可在任何條件下使用。
Sonatest超聲波探傷儀可以在惡劣環境下使用，這是超聲波探傷的重要性能之一。的電池性能可以保證*長的供電時
間，在充滿電后使用時間長達18小時。Masterscan系列超聲波探傷儀的外殼采用汽車級抗沖擊材料制作而成，符合IP67的
密封設計，使其具有特別好的防水性能。設備已經通過MIL810-G標準的爆炸測試，并已通過環境測試認證，在55℃以上的
高溫仍可使用。
厚度測量是Mastersan系列超聲波探傷儀的主要應用之一，良好的數據記錄工具對于生產是必不可少的�！皦K/位置/讀數”
的數據格式是標配。加上腐蝕檢測軟件，用戶可創建并填入兩個網格讀數，A掃描記錄，B掃描，歷史讀數，和注釋可根據
用戶要求添加到每個測厚讀數中。
可選時間校正增益TCG，接收器的增益可隨聲程變化，以補償聲速的傳播衰減。在不同深度進行反射，將A掃描信號全部設
定到同等高度，并且在檢測時可以用一個閘門監測。TCG可以根據參考回波生成，與DAC生成方式相同，或者可以由一個從
已有的DAC曲線轉換而成。
可選功能:Dryscan 模式，該模式增加了一個調諧前置放大器用以接收信號，可以檢測復合材料，而傳統的檢測技術則不
能檢測復合材料。配合柔性保護套和滾輪探頭一起使用，不需要耦合劑，因此可以很好的檢測蜂窩結構和碳纖維板的分層
和疏松等缺陷。
UTilityLite軟件可以處理你所需要的任何檢測數據。軟件標準版本(Lite)是隨機贈送的，該軟件既可以在儀器上進行查
看，移動和校準，A掃描，B掃描和厚度測量，也可以在電腦上進行。在使用UTilityLite軟件時，您也可以自定義檢測報
告格式，允許進行復制粘貼等操作，文件可以轉換成PDF格式。
? 透過軟件可以在電腦和連接的探傷機上進行文件加載，存儲等操作。UTility Pro是*版的軟件，與腐蝕檢測軟件一起使用，可以為用戶提供檢測視圖，缺陷位置注釋，歷史厚度讀數以及其他
所要求提供的信息。
? 設置檢測視圖（網格）模板，注釋以及標簽等。多達20個參考點可以用于DAC曲線的創建，內置JIS/ASME 和EN1714標準曲線可供選擇。用戶可以選擇用DAC曲線或閘門1來
監測缺陷�；夭ㄕ穹梢詃B DAC，% DAC,或% 全屏高度來顯示。
除預定曲線庫里預置的曲線外，用戶可以自定義3條曲線。用戶可輸入自定義曲線, 3條每條相差+/- 20dB的自定義曲線。
曲線滿足所有的國際標準。
廣泛的動態DAC曲線范圍可以優化遠處回波的檢測分辨率。DAC曲線的高度可以根據參考增益來調節。DAC曲線和參考增益
之間的關系始終被保存，而且還有從試塊到樣品之間傳輸的額外衰減。
DAC曲線可以轉換成TCG曲線，隨后也可以轉換成原來的DAC曲線。轉換需要的參考點已經被采集，并且保存*左邊點的參
考增益，以便所有的參考回波可以被設置為80%FSH。
注意！如果您的Sonatest超聲波探傷儀需要更新軟件，您可以在因特網上搜索*新版本Utility的軟件，軟件更新不需要
返廠或返回到Sonatest的維修中心進行，用戶可以自行完成。
| 檢測范圍 | 0-1mm，*高到 0-20,000 mm（在鋼中，聲速5930m/s） | ||
| 聲速 | 256-16,000m/s.連續可調。 | ||
| 探頭延遲 | 0-999,999μs | ||
| 掃描延遲 | 0-20,000mm，在鋼中聲速5930m/s。 | ||
| 增益 | 0-110dB，調節步進0.1/0.5/1/2/6/14和20 dB。 | ||
| 檢測模式 |
脈沖回波和發射/接收， 單晶和雙晶（一發一收）。 |
||
| 阻尼 | 50和400Ω阻尼可選。 | ||
| 脈沖發生器 | 100～450V負尖波和方波脈沖，脈沖寬度30ns-2500ns。脈沖寬度，尖脈沖至2000μs，在負載50R時上升/下降時間<5ns，脈沖寬度可調。 | ||
| Active Edge TM | 的Active Edge模式可以改善近表面分辨率。 | ||
| 脈沖重復頻率 | 5Hz-5KHz可調節，外部同步有效。 | ||
| 視頻刷新頻率 | 60 MHz | ||
| 檢波方式 | 射頻/全波/正半波/負半波。 | ||
| 頻率范圍 |
8個可選濾波器。 1)100KHZ-500KHz 2) 200KHZ-800KHz 3) 0.4MHZ-1.6MHz 4) 1.4MHZ-3MHz 5) 3MHZ-8MHz 6) 7MHZ-15MHz 7) 9MHZ-21MHz 8) 1.6MHZ-22MHz(寬頻帶) 用附加的Dryscan功能調節低頻。 |
||
| 系統線性 |
垂直線性=0.5%全屏高度(FSH)， 水平線性=±0.2%全屏寬度(FSW)。 |
||
| 抑制（可選） |
80% 線性抑制（清除基線噪音，不受缺陷幅度的影響）； 50%隱形抑制(增加零點偏移，減少所有回波振幅) 選用此功能時，前面板上的LED指示燈會點亮以警示 |
||
| 測量單位 | 公制(mm)，英寸(in)，或時間(μs)。 | ||
| 屏幕顯示 |
TFT彩色半透反射式VGA（640×480）顯示， 顯示屏尺寸；116.16×87.2mm, A掃描區域象素400×510（常規），460×620（全屏），顏色：9種彩色模式可供選擇，背光亮度可調。 |
||
| 閘門監視器 | 兩個完全獨立閘門，用于回波監控和厚度測量�？稍谌练秶鷥�，調節閘門起始位置和寬度。閾值由0-100%（FSH）連續可調，每個閘門可以正向觸發或負向觸發，聲/光報警功能。閘門分辨率5ns。 | ||
| 閘門擴展 | 擴展范圍和延遲的覆蓋區域通過在閘門1的起始位置和寬度控制。 | ||
| AGC | 自動增益控制，能自動將閘門1中的信號調到全屏高度的10%-90%，誤差在5%-20%之間。 | ||
| 測量模式 | |||
| 模式1 | 信號監視器，可以激活閘門報警，但不顯示測量值。 | ||
| 模式2 | 閘門中*個信號的深度和幅度。 | ||
| 模式3 | 回波-回波，距離測量。 | ||
| 模式4 | 聲程的三角顯示法，表面距離（包括X偏移量），曲線位置到檢測表面的深度及幅度。曲面校正可以應用到被檢表面凹凸不平的工件。 | ||
| 模式5 | 閘門至閘門間的距離測量。 | ||
| 模式6 | 前沿-前沿測量 | ||
| 模式7 | 聲束角，根據聲程，孔徑以及孔中心深度來計算。 | ||
| 測量顯示 | 每秒3次實時顯示刷新屏幕波形，大面積測量顯示。 | ||
| 輪廓 | |||
| 波形平滑選擇 |
1） 不使用平滑（A掃描在*小和*大值之間顯示） 2） 填充（*小值設置為基準，產生1個固態的A掃描） 3） 平滑（忽略*小值，產生一個輪廓清晰的A掃描） |
||
| 保持時間 | 根據用戶選擇的速率，先前的A掃描波形漸進式淡出屏幕。 | ||
| Auto-cal功能 | 根據2個參考回波自動校準聲速和探頭零點。 | ||
| 參考波形 | 顯示一個已存儲的A掃描波形作為參考，動態A掃描顯示區域用不同顏色表示：可以快速觀察到不同之處。 | ||
| 時間設置 | 可以根據當地時間設定，時間在狀態欄可視，可以永久保存在面板，A掃描數據等。 | ||
| 內存 | 4GB存儲容量，可以保存A掃描波形，面板參數，厚度參數,B掃描數據等信息，可以保存450,000個面板參數，200,000組A掃描數據，300,000組B掃描數據，440,000組厚度參數. | ||
| 動態峰值記錄 |
在動態回波模式，屏幕上保留所有A掃描波形，動態的A掃描波形用單獨的顏色顯示。 用于捕獲鎖定動態回波的*大值 |
||
| 注釋 | 對于存儲的面板參數，A掃描數據，B掃描數據等，用戶可以添加字母或數字標識作為注釋。 | ||
| 顯示凍結 | 鎖定當前屏幕波形，以便于離線分析。 | ||
| HELP (幫助)鍵 | 顯示軟件及硬件信息。 | ||
| 語言 | 多種語言可選擇，英語、法語、西班牙語、俄羅斯語, 漢語，其他語言按要求提供。 | ||
| 編碼器接口 |
Lemo 4針接口（D70） D-Sub 15接口（700M） |
||
| 視頻輸出 | 700M是標準視頻接口，D70用戶可選視頻接口。 | ||
| 成比例輸出 | 700M有效 | ||
| 外部同步 | 700M有效 | ||
| USB連接 | 內部存儲器顯示為存儲裝置 | ||
| 探頭插口 | BNC或LEMO (由用戶選定) | ||
| 電源 | 鋰離子電池組 14.4V，充滿電后通常能使用16小時，*長使用時間18小時。電量不足時有顯示。充電時間僅3－4小時。電池可單獨充電，電源包可選。 | ||
| 充電器 | 110－240VAC，50－60Hz | ||
| 環境條件 | 外殼密封達到IP67級 | ||
| 溫度 |
操作溫度: -10 至 +55℃ 可以承受: -20 至+70℃ 存儲溫度：-40 至+75℃ |
||
| 外形尺寸 |
D-70:高172mm×寬238mm×厚70mm 700M:高145mm×寬255mm×厚145mm |
||
| 重量 |
Masterscan D-70:1.7kg（含電池） Masterscan 700M:2.5kg（含電池） |
||
| 質保期 | 1年 | ||
| 校準標準 | EN12668-1:2010（詳細可根據用戶要求） | ||
| 標準 |
振動滿足514.5-5標準，手冊1附件C圖6 沖擊滿足516.5標準，手冊1，15g/6ms 燃爆環境-MIL-STD 810G 方法滿足511.5，手 |
||
