    1. 英國SonoTest聲納探傷儀MASTERSCAN 700M
      英國SonoTest聲納探傷儀MASTERSCAN 700M
      產品價格:¥面議(人民幣)
    2. 規格:完善
    3. 發貨地:本地至全國
    4. 品牌:
    5. 最小起訂量:1臺
    6. 誠信商家
      會員級別:鉆石會員
      認證類型:企業認證
      企業證件:通過認證

      商鋪名稱:深圳市泰立儀器儀表有限公司

      聯系人:牟小姐(小姐)

      聯系手機:

      固定電話:

      企業郵箱:taili668@vip.163.com

      聯系地址:深圳市龍崗區龍翔大道9009號珠江廣場A2棟13D室

      郵編:518000

      聯系我時,請說是在焊材網上看到的,謝謝!

      商品詳情

        品牌:英國聲納 型號:MASTERSCAN 700M 加工定制:否
        類型:超聲波 測量范圍:0-20,000 mm 分辨率:高
        尺寸:145×255×145 mm 重量:2.5 kg

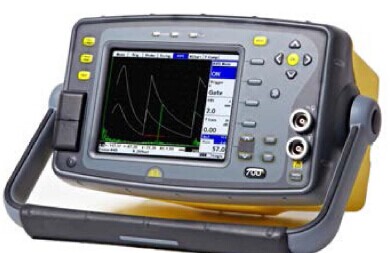

        英國聲納探傷儀MASTERSCAN 700M

        高性能、窄頻帶數字式超聲波探傷儀

        選擇您所需要的功能......
        英國Sonatest公司Masterscan系列超聲波探傷儀擁有堅固的外殼,的性能。Masterscan系列便攜式超探儀的各項性能深受用戶喜愛,F在,由于公司改進了儀器內部設計,新功能也可以通過升級添加到使設備上,以減少工期并提高工作的靈活性。Masterscan系列超探儀的主要特點:具有良好的近表面分辨率,穿透電壓(450V高性能脈沖發生器——方波和尖波),擁有的信噪比。設備的典型應用包括焊縫檢測,腐蝕檢測,復合材料檢測,粘接檢測,大鍛件或鑄件檢測,電力(包括EMATS),以及常規超聲波檢測等。


        Masterscan系列探傷儀的特點


         直觀、自定義菜單鍵
         獨立的DAC/AVG/DGS曲線
         角度測量模式
         功能Drysca

         可隨時升級各軟件功能

         帶編碼的B掃描

         A掃描波形保持時間可調
         內存4GB
         接口USB便于連接電腦導入/導出數據

        高清晰度顯示屏
        顯示屏是探傷儀的關鍵器件。Masterscan系列探傷儀配有彩色VGA顯示屏,確保在任何光線條件下儀器都能夠清晰顯示。內置9種背光顏色可供選擇,用戶可根據需要調節背光亮度以確保清晰顯示,也有灰度LCD顯示模式可供選擇。透過觸摸按鍵功能將設備調成A掃描全屏顯示模式,簡單的調節就可以增強用戶視覺舒適感,因此A掃描的每個細節都可以被清楚易見。TFT顯示不會產生顯示中斷,LCD顯示模式不受溫度影響,可在任何條件下使用。

        可靠,堅固,耐用

        Sonatest超聲波探傷儀可以在惡劣環境下使用,這是超聲波探傷的重要性能之一。的電池性能可以保證*長的供電時間,在充滿電后使用時間長達18小時。Masterscan系列超聲波探傷儀的外殼采用汽車級抗沖擊材料制作而成,符合IP67的密封設計,使其具有特別好的防水性能。設備已經通過MIL810-G標準的爆炸測試,并已通過環境測試認證,在55℃以上的高溫仍可使用。



        英國聲納探傷儀MASTERSCAN 700M管理軟件

        UTility Lite/UTility PRO數據管理軟件
        UTilityLite軟件可以處理你所需要的任何檢測數據。軟件標準版本(Lite)是隨機贈送的,該軟件既可以在儀器上進行查看,移動和校準,A掃描,B掃描和厚度測量,也可以在電腦上進行。在使用UTilityLite軟件時,您也可以自定義檢測報告格式,允許進行復制粘貼等操作,文件可以轉換成PDF格式。
         透過軟件可以在電腦和連接的探傷機上進行文件加載,存儲等操作。
         文件管理軟件可以以電子表格的形式對數據進行保存,分析,用不同顏色標記&輸出厚度記錄數據等。
         探傷儀軟件可以在Sonatest***上隨時隨地進行升級。

        UTility Pro是*版的軟件,與腐蝕檢測軟件一起使用,可以為用戶提供檢測視圖,缺陷位置注釋,歷史厚度讀數以及其他所要求提供的信息。
         設置檢測視圖(網格)模板,注釋以及標簽等。
         在檢測視圖中載入已有的讀數
         檢測數據以電子表格的形式輸出,并存儲在設備數據庫中。

        DAC
        多達20個參考點可以用于DAC曲線的創建,內置JIS/ASME 和EN1714標準曲線可供選擇。用戶可以選擇用DAC曲線或閘門1來監測缺陷。回波振幅可以dB DAC,% DAC,或% 全屏高度來顯示。

        DAC曲線庫
        系統內置符合以下標準的DAC曲線
         EN1714 (-6dB, -14dB)
         ASME (-2dB, -6dB, -10dB)
         JIS DAC (+6dB, -6dB, -12dB)
        任何有效的曲線都可以用做閘門監測。選定的曲線是高亮的,顏色不同于其他曲線。
        自定義DAC曲線
        除預定曲線庫里預置的曲線外,用戶可以自定義3條曲線。用戶可輸入自定義曲線, 3條每條相差+/- 20dB的自定義曲線。曲線滿足所有的國際標準。

        動態DAC曲線
        廣泛的動態DAC曲線范圍可以優化遠處回波的檢測分辨率。DAC曲線的高度可以根據參考增益來調節。DAC曲線和參考增益之間的關系始終被保存,而且還有從試塊到樣品之間傳輸的額外衰減。

        DAC與TCG曲線的轉換
        DAC曲線可以轉換成TCG曲線,隨后也可以轉換成原來的DAC曲線。轉換需要的參考點已經被采集,并且保存*左邊點的參考增益,以便所有的參考回波可以被設置為80%FSH。

        注意!如果您的Sonatest超聲波探傷儀需要更新軟件,您可以在因特網上搜索*新版本Utility的軟件,軟件更新不需要返廠或返回到Sonatest的維修中心進行,用戶可以自行完成。


        英國聲納探傷儀MASTERSCAN 700M技術參數


        檢測范圍 0-1mm,*高到 0-20,000 mm(在鋼中,聲速5930m/s)
        聲速 256-16,000m/s.連續可調。
        探頭延遲 0-999,999μs
        掃描延遲 0-20,000mm,在鋼中聲速5930m/s。
        增益 0-110dB,調節步進0.1/0.5/1/2/6/14和20 dB。
        檢測模式 脈沖回波和發射/接收,
        單晶和雙晶(一發一收)。
        阻尼 50和400Ω阻尼可選。
        脈沖發生器 100~450V負尖波和方波脈沖,脈沖寬度30ns-2500ns。脈沖寬度,尖脈沖至2000μs,在負載50R時上升/下降時間<5ns,脈沖寬度可調。
        Active Edge TM 的Active Edge模式可以改善近表面分辨率。
        脈沖重復頻率 5Hz-5KHz可調節,外部同步有效。
        視頻刷新頻率 60 MHz
        檢波方式 射頻/全波/正半波/負半波。
        頻率范圍 8個可選濾波器。
        1)100KHZ-500KHz 2) 200KHZ-800KHz
        3) 0.4MHZ-1.6MHz 4) 1.4MHZ-3MHz
        5) 3MHZ-8MHz 6) 7MHZ-15MHz
        7) 9MHZ-21MHz 8) 1.6MHZ-22MHz(寬頻帶)
        用附加的Dryscan功能調節低頻。
        系統線性 垂直線性=0.5%全屏高度(FSH),
        水平線性=±0.2%全屏寬度(FSW)。
        抑制(可選) 80% 線性抑制(清除基線噪音,不受缺陷幅度的影響);
        50%隱形抑制(增加零點偏移,減少所有回波振幅)
        選用此功能時,前面板上的LED指示燈會點亮以警示
        測量單位 公制(mm),英寸(in),或時間(μs)。
        屏幕顯示 TFT彩色半透反射式VGA(640×480)顯示,
        顯示屏尺寸;116.16×87.2mm,
        A掃描區域象素400×510(常規),460×620(全屏),顏色:9種彩色模式可供選擇,背光亮度可調。
        閘門監視器 兩個完全獨立閘門,用于回波監控和厚度測量?稍谌练秶鷥龋{節閘門起始位置和寬度。閾值由0-100%(FSH)連續可調,每個閘門可以正向觸發或負向觸發,聲/光報警功能。閘門分辨率5ns。
        閘門擴展 擴展范圍和延遲的覆蓋區域通過在閘門1的起始位置和寬度控制。
        AGC 自動增益控制,能自動將閘門1中的信號調到全屏高度的10%-90%,誤差在5%-20%之間。
        測量模式
        模式1 信號監視器,可以激活閘門報警,但不顯示測量值。
        模式2 閘門中*個信號的深度和幅度。
        模式3 回波-回波,距離測量。
        模式4 聲程的三角顯示法,表面距離(包括X偏移量),曲線位置到檢測表面的深度及幅度。曲面校正可以應用到被檢表面凹凸不平的工件。
        模式5 閘門至閘門間的距離測量。
        模式6 前沿-前沿測量
        模式7 聲束角,根據聲程,孔徑以及孔中心深度來計算。
        測量顯示 每秒3次實時顯示刷新屏幕波形,大面積測量顯示。
        輪廓
        波形平滑選擇
        1) 不使用平滑(A掃描在*小和*大值之間顯示)
        2) 填充(*小值設置為基準,產生1個固態的A掃描)
        3) 平滑(忽略*小值,產生一個輪廓清晰的A掃描)
        保持時間 根據用戶選擇的速率,先前的A掃描波形漸進式淡出屏幕。
        Auto-cal功能 根據2個參考回波自動校準聲速和探頭零點。
        參考波形 顯示一個已存儲的A掃描波形作為參考,動態A掃描顯示區域用不同顏色表示:可以快速觀察到不同之處。
        時間設置 可以根據當地時間設定,時間在狀態欄可視,可以永久保存在面板,A掃描數據等。
        內存 4GB存儲容量,可以保存A掃描波形,面板參數,厚度參數,B掃描數據等信息,可以保存450,000個面板參數,200,000組A掃描數據,300,000組B掃描數據,440,000組厚度參數.
        動態峰值記錄 在動態回波模式,屏幕上保留所有A掃描波形,動態的A掃描波形用單獨的顏色顯示。
        用于捕獲鎖定動態回波的*大值
        注釋 對于存儲的面板參數,A掃描數據,B掃描數據等,用戶可以添加字母或數字標識作為注釋。
        顯示凍結 鎖定當前屏幕波形,以便于離線分析。
        HELP (幫助)鍵 顯示軟件及硬件信息。
        語言 多種語言可選擇,英語、法語、西班牙語、俄羅斯語, 漢語,其他語言按要求提供。
        編碼器接口 Lemo 4針接口(D70)
        D-Sub 15接口(700M)
        視頻輸出 700M是標準視頻接口,D70用戶可選視頻接口。
        成比例輸出 700M有效
        外部同步 700M有效
        USB連接 內部存儲器顯示為存儲裝置
        探頭插口 BNC或LEMO (由用戶選定)
        電源 鋰離子電池組 14.4V,充滿電后通常能使用16小時,*長使用時間18小時。電量不足時有顯示。充電時間僅3-4小時。電池可單獨充電,電源包可選。
        充電器 110-240VAC,50-60Hz
        環境條件 外殼密封達到IP67級
        溫度 操作溫度: -10 至 +55℃
        可以承受: -20 至+70℃
        存儲溫度:-40 至+75℃
        外形尺寸 D-70:高172mm×寬238mm×厚70mm
        700M:高145mm×寬255mm×厚145mm
        重量 Masterscan D-70:1.7kg(含電池)
        Masterscan 700M:2.5kg(含電池)
        質保期 1年
        校準標準 EN12668-1:2010(詳細可根據用戶要求)
        標準 振動滿足514.5-5標準,手冊1附件C圖6
        沖擊滿足516.5標準,手冊1,15g/6ms
        燃爆環境-MIL-STD 810G
        方法滿足511.5,手

        英國聲納MASTERSCAN 700M主要技術指標

        主要技術指標 描述 標準項或可選項
        DAC 通過多達20個參考點或從TCG曲線轉換來定義DAC曲線,并以數字形式顯示在屏幕上。DAC曲線滿足EN1714,ASME,JIS以及其他更多標準的要求,用戶也可以選擇自定義DAC曲線。DAC曲線的動態范圍根據參考曲線自動調節延伸到與參考增益相匹配。掃描增益和衰減可以單獨控制。振幅讀數可以以%FSH, % DAC或相對 dB形式顯示。 標準
        TCG 時間校正或“掃描”增益,由多達10個參考點或由DAC曲線轉換來定義。所有的點調至80%屏幕高度。 可選
        回波衰減(BEA) 0-40dB衰減應用于時基線后半部分,以提高近表面缺陷檢測能力,并補償多孔性材料的BWE損失。 可選
        (儀器必須包含TCG)
        AWS 根據AWS D1.1標準,系統內置缺陷計算,顯示以及參數要求。 可選
        AVG/DGS 根據用戶輸入探頭的參數,能夠計算出DAC偽曲線等價于超聲檢測的反射尺寸。 可選
        API 顯示裂紋尺寸的方法與API 5UE標準一致。 可選
        界面觸發(IFT) 開啟界面觸發閘門控制,在一個特定范圍和振幅中推遲A掃描采集和顯示直到檢測到界面回波。用于消除水程界面波影響。 可選
        腐蝕檢測軟件(可選) 能夠合成檢測視圖,用UTility軟件上傳到電腦。產品特點:包含2個空間厚度測量,存儲A掃描和B掃描測厚讀數,每個位置讀取多個數據,并標注創建每個窗格的位置?蛇xB掃描顯示測厚讀數的條形圖,根據閘門1讀取距離或時間。 可選
        (包含B掃描功能)
        Dryscan功能 調低每個前置放大器的頻率,采用干耦合技術,例如符合材料的膠接檢測和分層檢測。 可選
        獨立的DAC&AVG/DGS 在DAC或DGS/AVG曲線中,添加多達3個增益范圍(+12db, +24dB),對大型型材和高衰減材料進行單程掃描。符合EN583-2:2001標準。 可選

        英國聲納MASTERSCAN Series D70 / 700M 標準配置:
        Masterscan 700M或D-70超探儀主機
        電池,充電器,電源線
        用戶指導手冊,出廠檢定
        合格證
        便攜式儀器包
        Utility(標準版)軟件或USB電纜
        屏幕保護膜
        耦合劑
        可選標套配件(僅適用于D-70)
        Sitescan標準套
        儀器運輸箱(可帶入機艙的尺寸)
        488mm×386mm×229mm
        重力中心支架
        懸掛帶托架
        磁性支架
        懸掛帶/兩個彈簧扣帶/掛鉤
        個性定制的橡膠外殼包裹在儀器四周以保護儀器并絕緣
        (僅適用于D-70)
        UTility Pro(*版), 用戶軟件
        用戶軟件,與腐蝕檢測軟件(可選)配合使用優化數
        據處理,描述及分析。
        橡膠保護套附件
        B掃描編碼器
        Sonatest超聲波探傷儀適用于腐蝕檢測,使用線性編碼器掃描器.

        理想的應用包括儲油罐底部和側壁,平板和直徑10cm或外徑更大的管道等工件的檢測。
