| 品牌：PI | 加工定制：否 | 型號：Teletest Focus+ | ||||
| 材質：高強度碳纖維 | 重量：8kg kg | 適用物料：高強度碳纖維材料 |
由PI公司研發生產的Teletest Focus+長距離管道腐蝕超聲導波聚焦檢測系統成功的解決了埋地、架空、保溫等工業及城市管道的腐蝕檢查問題。

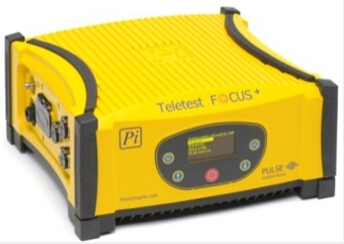

1、系統主機：
電子主機為新設計的完全獨立的24通道多模式的系統，采用了以太網通信，新增加至24個完全獨立的發射和接收通道，加快了數據的采集速度。Teletest Focus+標準的電壓輸出為300VPP，從而增加了采樣分辨率和濾波，改進了檢測范圍和靈敏度。主機功能的增加并沒有影響主機的重量，并且重量比之前的主機減輕了45%，即新主機重量為8kg。3、卡具和氣囊
卡具材料選用新的高強度碳纖維材料，使其重量更輕，探頭的穩定性更好，并且將卡具和氣囊集成在一體，同時采用了快鎖式結構，操作更方便快捷，正常使用壽命可達10年以上。常規卡具適用檢測管道直徑為2英寸～24英寸，兩個常規卡具對接可以適應檢測管道直徑為26英寸～48英寸，50英寸～72英寸英寸及其他任何非標管徑可以定制。
常規卡具及探頭的工作溫度是-10℃到125℃，配備高溫卡具和高溫探頭可以檢測450℃。
4、多模式模塊（5探頭模塊）
多模式模塊既可以安裝產生縱向波模式的探頭，也可以安裝產生扭轉波模式的探頭，其主要的優點是：在同一次測試能夠驅動模塊上的5個探頭， 5個探頭的安裝方式是：3個平行軸向的探頭產生縱向波（少于3個探頭的模塊不能夠產生縱向波）、2個垂直軸向的探頭產生扭轉波。因此，通過安裝一次卡具，在發射一種或兩種模式的同時，可以接收相同或不同的模式，增加了缺陷的檢出率，減少偽陷的誤判率。
地埋的、充滿液體的或厚壁管道檢驗宜采用扭轉波方式，架空的、氣體或薄壁管道的檢驗宜采用縱波方式。 *新推出了的5探頭扭轉波模塊，無需改變探頭間距的情況下，就能夠提供高幅度、寬頻率的扭轉波，其發射能量將比兩圈T波的能量增加66%。該模塊更加適合于檢驗埋地、厚壁及充滿液體的管道檢測。
5、軟件
軟件的運行環境是Windows平臺，使用筆記本計算機，由軟件控制下進行檢測，能夠進行實時的采集和快速地自動特征分析，尤其是適合于多頻應用，還有自動報告生成功能，大大的提高檢驗效率，通過軟件還可以控制充氣泵給卡具充氣。
Teletest Focus+系統完全向后兼容使用的工具和 WaveScan軟件。Teletest Focus+是以多模式結構為標準操作模式，是世界上能夠同時提供縱向和扭轉波的檢測系統。
DAC曲線及C掃描功能
6、聚焦功能
軟件能夠對位置進行聚焦，靈敏度增加4倍以上�？蓹z測出管道內外部腐蝕或沖蝕，對內外缺陷具有相同的靈敏度。
不同缺陷的聚焦結果圖 7、在役儲罐底板腐蝕檢查功能
TWI在英國技術戰略管理（TSB）的資助下與殼牌，孚寶等國際大型集團共同合作驗證下，已經研發運用導波技術進行儲罐底板監測的技術。對于直徑小于30米的儲罐，無需開罐，只需一次布置探頭即可完成檢測�？蓹z測出直徑20mm，板厚損失50%的缺陷。
儲罐底板腐蝕檢測結果圖
| 管道材料 | 碳鋼、奧氏體不銹鋼 |
| 管道狀況 | 埋藏和穿墻管道、水下管道、高架管道、過路管道（帶套管的） |
| 管道涂層等 |
聚氨基甲酸酯泡沫保溫層、巖棉保溫層、 環氧樹脂涂層 、瀝青環氧樹脂涂層、 PVC 涂層、油漆、瀝青卷繞 |
| 檢驗管道范圍 |
石油化工廠的管網、碼頭管線、罐區的連接管網、 發電廠的管網 、海洋平臺豎管、球管柱腿 |
| 缺陷定位類型 | 外部腐蝕、內部腐蝕或沖蝕 |
| 可靠靈敏度 | 3% |
| *高靈敏度 | 1% |
| 定位精度 | ±100毫米 |
| GPS定位精度 | 10-20米 |
| 通道數 | 24 |
| 模塊類型 | 5探頭多模式模塊（2T+3L） |
| 擴展功能 | 儲罐底板腐蝕檢測 |
| 檢測儲罐直徑 | ＜30米 |
| 可靠靈敏度 | 直徑20mm，50%板厚損失 |
| *大均值數量 | 1,000,000 |
| *大采樣范圍 | 1000ms |
| 接收增益范圍 | 1-120dB， 1 dB步進 |
| 電子主機重量 | 8kg |
| 電子主機尺寸 | 33×33×14cm |
| 電池使用時間 | 10~12小時 |
| 主機屏幕 | OLED顯示（發光二極管） |
| 通信方式 | 以太網/無線WIFI |
| 可支持的操作系統 | Windows XP, 7,8 |
| 自動化自檢 | 具有標準的自檢功能 |
| 集成氣泵 | 帶有標準的自動氣泵 |
