    1. 日本OLYMPUS奧林巴斯管道相控陣腐蝕成像儀FlexoFORM
      日本OLYMPUS奧林巴斯管道相控陣腐蝕成像儀FlexoFORM
      產品價格:¥面議(人民幣)
    2. 規格:完善
    3. 發貨地:本地至全國
    4. 品牌:
    5. 最小起訂量:1臺
    6. 誠信商家
      會員級別:鉆石會員
      認證類型:企業認證
      企業證件:通過認證

      商鋪名稱:深圳市泰立儀器儀表有限公司

      聯系人:牟小姐(小姐)

      聯系手機:

      固定電話:

      企業郵箱:taili668@vip.163.com

      聯系地址:深圳市龍崗區龍翔大道9009號珠江廣場A2棟13D室

      郵編:518000

      聯系我時,請說是在焊材網上看到的,謝謝!

      商品詳情

        品牌:OLYMPUS 型號:FlexoFORM 加工定制:否
        類型:無損傷 測量范圍:22cm 分辨率:+-0.1
        尺寸:57.6*48.5 mm 重量:2 kg


        日本OLYMPUS奧林巴斯管道相控陣腐蝕成像儀FlexoFORM

        優勢: 很強的靈活性、高分辨率數據

        日本OLYMPUS奧林巴斯管道相控陣腐蝕成像儀FlexoFORM
        很強的靈活性

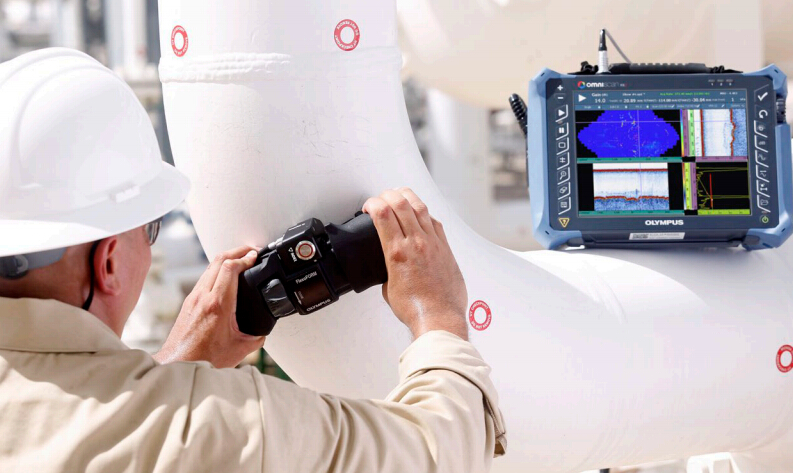

        管道的彎頭區域非常容易受到損壞,例如:在受到流動加速腐蝕(FAC)的影響時,然而,由于彎頭的形狀會從凸面變為凹面,且管道的直徑各有不同,因此對管道彎頭的檢測非常具有挑戰性。FlexoFORM解決方案在掃查器中采用了柔性相控陣探頭技術,有效地解決了檢測管道彎頭的難題。如果添加了水層裝置,這種解決方案還可以在檢測直徑從4.5英寸到平面的彎頭區域時,采集到方便解讀的數據,


        并具有以下多個優勢特性:
        *覆蓋整個彎頭區域
        *直觀的2C掃描成像
        *高分辨率數據(1毫米 × 1毫米)
        *對彎頭區域的壁厚進行快速測量


        高分辨率數據

        掃查器與一臺OmniScan?MX2OmniScan SX儀器一起使用,可以探測和測量不同類型的損傷或異,F象,如:剩余壁厚、點蝕、管壁內的分層現象,或夾雜物。高密度數據與探傷儀或OmniPC軟件所提供的多種視圖相結合,可以為用戶呈現有關彎頭狀態的清晰圖像,從而可使用戶更迅速、更方便地解讀檢測數據。
        這種解決方案在掃查方向上進行編碼,而且掃查器上直接裝有一個步進按鈕,可以在次軸方向上進行步進增量操作。
        磁輪可以使掃查器穩固地貼附在管道上,而泡沫墊圈會與表面永久接觸,從而可使水層保持充水的狀態。
        FlexoFORM解決方案在掃查時可以覆蓋彎頭的整個表面,與簡單的選點抽查相比,更少地依賴于操作人員,并可提供更高的檢出率。
        掃描選項
        使用FlexoFORM掃查器進行縱向檢測
        FlexoFORM掃查器還可以在縱向上對管道進行檢測。
        在檢測較小的管道或檢測區域集中在管道周圍的特定區域時,這種掃查配置非常有用。
        在這些情況下,使用平面相控陣探頭沿著管道的縱軸進行檢測比在管道周向上進行掃查更有效。
        FlexoFORM的縱向掃查能力還使其成為檢測發電站鍋爐水冷壁的一種強大的工具。


        便捷的彎頭檢測解決方案

        掃查器上裝有磁性很強的輪子,因此操作人員在沿著掃查線滑動掃查器時,無需用力按壓就可以使掃查器貼附在被測表面上。磁輪可以使掃查器穩固地貼附在管道上,而在檢測過程中泡沫墊圈會與表面永久接觸,從而可使水層保持充水的狀態。掃查器所使用的水楔,可以在很大程度上降低水的消耗量,并可輕松處理水中的氣泡。掃查器中的水層可以使掃查器貼附在彎頭的拱背和拱腹曲面上,在檢測中等粗糙程度的表面時獲得較好的耦合效果,并使數據與表面回波同步。

        掃查器上需要更換的是楔塊,不同楔塊的曲度不同,以適用于特定直徑的管道或彎頭。柔性陣列探頭的形狀由楔塊確定,且與彎頭的表面呈同心狀態,在檢測過程中,只需使用簡單的0度聚焦法則即可,這點與對平面的檢測相似。

        小直徑楔塊系列



        我們還可為用戶提供用于檢測直徑小于4.5英寸管道的小直徑楔塊系列。使用這些楔塊,用戶可以手動掃查直徑從1.3英寸到4英寸的彎頭拱背(外拱線)區域或管道。要獲得編碼C掃描圖像,可以將SFA1-SMALL楔塊系列與Mini-Wheel(袖珍輪)編碼器裝配在一起進行掃查。















        自動2維光柵楔塊系列

        要對管道的腐蝕情況進行檢測,可以將HydroFORM掃查器與MapROVER掃查器,或SteerROVER掃查器組合在一起,完成掃查。實踐證明,這種檢測方式非?煽。在某些應用中,縱向掃查比周向掃查可能更合適。在檢測直徑在8.6英寸以上的管道,包括平面工件時,可以使用SFA1-AUTO楔塊系列。









        日本OLYMPUS奧林巴斯管道相控陣腐蝕成像儀FlexoFORM
        訂購信息
        訂購編號 工件編號 說明
        Q7500062 FlexoFORM FlexoFORM套裝,包含探頭和1SFA1水楔,用于對外壁直徑為8.625英寸的管道進行檢測。
        5米長線纜,與當前款型的OmniScanFocus儀器相兼容。
        Q7500063 FlexoFORM-Kit FlexoFORM套裝,包含探頭和6SFA1水楔,用于對外壁直徑為4.5英寸、6.625英寸、
        8.625英寸、10.75英寸、12.75英寸和16英寸的管道進行檢測。5米長線纜, 與當前款型的OmniScanFocus儀器相兼容。
        Q3301202 7.5L64-64X7-FA1-P-
        5-OM
        柔性相控陣探頭,7.5 MHz,64個晶片,1毫米晶片間距,7毫米晶片高度, 適用于FlexoFORM掃查器的FA1外殼類型(SFA1-FLEXO),SFA1-SMALLSFA1-AUTO楔塊系列,5米長線纜,以及OmniScan連接器。
