德國儀力信ERICHSEN油漆成膜器系列

ERICHSEN（儀力信） 284 / 286 / 288 / 358 / 360 / 411 / 421系列

手動成膜器

產品簡介

ERICHSEN（儀力信）284 / 286 / 288 / 358 / 360 / 411 / 421系列手動成膜器，其材質統一用耐腐蝕鋼制造，以德國精湛的制造工藝滿足用戶精密的制膜要求。

該系列成膜器有不同款型供用戶選擇，如刮涂式的288、360、411及421型，滾涂式的358，壓邊式的284及286，這些成膜器都能提供快速的方法來產生涂膜。

應用范圍

ERICHSEN（儀力信）284 / 286 / 288 / 358 / 360 / 411 / 421系列手動成膜器，不僅適用于手動制膜的程序，也可加裝在電動涂膜器（ERICHSEN 儀力信 409或510）上，用于各項涂膜的品質控制及連續監測生產過程中的涂膜質量，操作簡便，可選擇的范圍廣。

358主要應用于卡紙、塑料薄片、皮革及紡織品等各種柔性材料，這些材料的表面通常會不平整或有某些部分會隆起，用一般的刮涂式成膜器會產生厚度不均的涂層，采用358絲棒成膜器可以很好地解決這個問題；當成膜器在基底上手動時會將基底碾壓平整，成膜器上螺紋形成的溝槽可產生厚度的膜（見右圖示）。理論膜厚由螺紋的間隙決定；

而421被稱為分級成膜器，一次*多可同時制10道不同厚度的涂膜，用于研發及比對，是一款非�？焖俚闹颇すぞ撸�

411的特色及用途，其特色主要體現在它能在0 - 1000 μm的范圍內通過旋轉螺紋測微器調節任意制膜的厚度，用于精細研發理想的制膜工具。

測試原理

ERICHSEN（儀力信）284 / 286 / 288 / 358 / 360 / 411 / 421系列手動成膜器，其原理是通過調節間隙高度而產生位差，當緩慢移動成膜器時，液體涂料從間隙內滲出并成為一道設定厚度的濕膜。

但是由于材料流動性和涂膜速度的作用，膜層會產生一定的剪切現象，從而導致實際膜厚比理論值小（一般為理論膜厚的60 - 70 %，經干燥后膜層體積縮小，干膜厚度約為實際濕膜厚度的40 - 50 %）；這種情況通常出現在刮涂式和壓邊式成膜器制膜的情況下，滾涂式358成膜器則不受此限制，ERICHSEN（儀力信）用精密的加工技術消除了相關的影響，提高了絲棒的精密度，目前只有358絲棒的精確度是做到了這一點的。

德國儀力信ERICHSEN油漆成膜器系列

技術參數 及 訂貨指南

訂貨號碼    成膜寬度或說明    儀器尺寸

BIRD四邊成膜器 284 型。四邊的膜厚分別是：50、100、150和200 μm。

0284.01.31    膜寬為50 mm。

0284.02.31    膜寬為75 mm。

0284.03.31    膜寬為100 mm。

0284.04.31    膜寬為150 mm。

BAKER四邊成膜器 286 型。四邊的膜厚分別是：30、60、90和120 μm。

0286.03.31    膜寬為60 mm。

0286.04.31    膜寬為75 mm。

0286.05.31    膜寬為100 mm。

雙邊成膜器 288 型。膜厚需訂制：15 - 2000 μm。

0044.01.31    膜寬為80 mm。    105 × 40 × 38 mm（寬×高×深）

0044.02.31    膜寬為120 mm。    145 × 40 × 38 mm（寬×高×深）

0044.03.31    膜寬為180 mm。    205 × 40 × 38 mm（寬×高×深）

0044.04.31    膜寬為230 mm。    254 × 56 × 38 mm（寬×高×深）

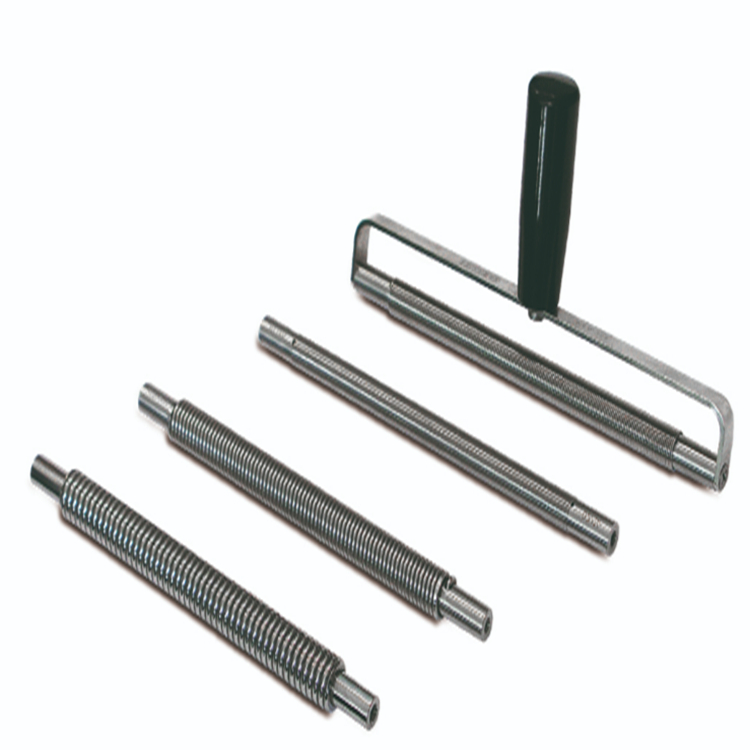

絲棒成膜器 358 型。套裝：含一根手柄，可從下列膜厚中選擇四個厚度：

10、15、20、30、40、50、60、80、100、120、150及200 μm。

0045.01.31    膜寬為80 mm。    20 × 85 × 124 mm（寬×高×深）

0045.02.31    膜寬為150 mm。    20 × 85 × 194 mm（寬×高×深）

0045.03.31    膜寬為220 mm。    20 × 85 × 264 mm（寬×高×深）

358附件表 A

0068.00.33    單根絲棒。    膜寬為80 mm。

0069.00.33    單根絲棒。    膜寬為150 mm。

0070.00.33    單根絲棒。    膜寬為220 mm。

358附件表 B

0431.01.32    絲棒專用手柄。    適用膜寬為80 mm的絲棒。

0431.02.32    絲棒專用手柄。    適用膜寬為150 mm的絲棒。

0431.03.32    絲棒專用手柄。    適用膜寬為220 mm的絲棒。

四邊成膜器 360 型。四邊的標準膜厚分別是：30、60、90和120 μm。

0046.01.31    膜寬為13 mm。    27 × 16 × 30 mm（寬×高×深）

0046.02.31    膜寬為40 mm。    54 × 16 × 30 mm（寬×高×深）

0046.03.31    膜寬為60 mm。    74 × 16 × 30 mm（寬×高×深）

0046.04.31    膜寬為90 mm。    104 × 16 × 30 mm（寬×高×深）

四邊成膜器 360 型。四邊的膜厚可訂制（15 - 2000 μm）。

0046.05.31    膜寬為13 mm。    27 × 16 × 30 mm（寬×高×深）

0046.06.31    膜寬為40 mm。    54 × 16 × 30 mm（寬×高×深）

0046.07.31    膜寬為60 mm。    74 × 16 × 30 mm（寬×高×深）

0046.08.31    膜寬為90 mm。    104 × 16 × 30 mm（寬×高×深）

四邊成膜器 360 型。含測試導板，四邊的標準膜厚分別是：30、60、90和120 μm。

0054.01.31    膜寬為13 mm。

0054.02.31    膜寬為40 mm。

0054.03.31    膜寬為60 mm。

0054.04.31    膜寬為90 mm。

四邊成膜器 360 型。含測試導板，四邊的膜厚可訂制（15 - 2000 μm）。

0054.05.31    膜寬為13 mm。

0054.06.31    膜寬為40 mm。

0054.07.31    膜寬為60 mm。

0054.08.31    膜寬為90 mm。

可調式成膜器 411 型。膜厚可調，范圍：1 - 1000 μm。

0047.01.31    膜寬為80 mm。    110 × 45 × 83 mm（寬×高×深）

0047.02.31    膜寬為150 mm。    180 × 45 × 83 mm（寬×高×深）

0047.03.31    膜寬為220 mm。    254 × 45 × 83 mm（寬×高×深）

分組成膜器 421 / I 型。四邊可用，每條邊可制10道共計20 mm寬的膜層，

每道膜層之間的間距為2 mm，間隙高度10 - 500 μm。

0043.01.31    膜厚（μm）為：

10、15、20、25、30、35、40、45、50、55；

15、30、45、60、75、90、105、120、135、150；

30、60、90、120、150、180、210、240、270、300；

50、10、150、200、250、300、350、400、450、500。

254 × 38 × 56 mm（寬×高×深）

可調式成膜器 421 / II 型。四邊可用，每條邊可制6道共計35 mm寬的膜層，

每道膜層之間的間距為2 mm，間隙高度10 - 400 μm。

0043.02.31    膜厚（μm）為：

10、20、30、40、50、60；

50、65、80、95、110、125；

100、125、150、175、200、225；

200、240、280、320、360、400。

254 × 38 × 56 mm（寬×高×深）

上述所有的成膜器都可以安裝在ERICHSEN （儀力信）510型涂膜大師（自動涂膜儀）上，借以規避人為因素的影響，達到更為精確的制膜效果！
