德國儀力信ERICHSEN涂層抗沖擊測試305

目的與用途

305 型沖擊試驗儀(Wegner型)設計符合DIN 51 155，用于測試瓷漆(釉)。

該便攜式手持儀器可存放于任何手提箱中，避免了拆卸、運輸等諸多麻煩。可用于實驗室之外的車間、工場中試驗。因此測試可在的使用地點、物件現場進行測試，這是唯YI的儀器去測試哪些用大的笨重試驗設備不好測試的地方。

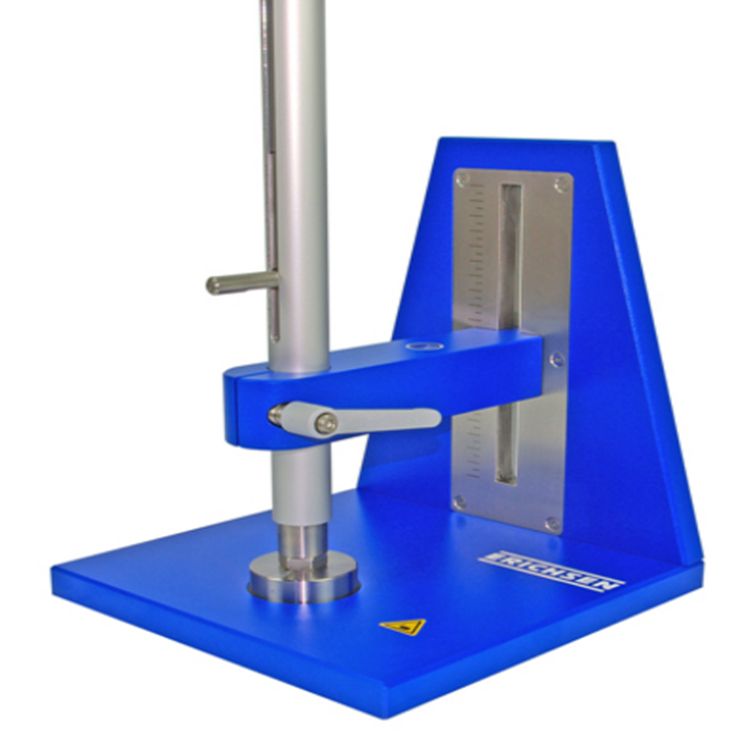

305 型沖擊試驗儀適用于塑料表面的沖擊試驗，該測試須配合一個特殊的支架。

試驗程序

為了設定試驗儀，旋轉手柄直至指針轉到一個預期的試驗壓力值，讀數從縱向刻度尺(0~90N)和手柄帶尺上的為1N過渡性值上讀出。比較而言，可靠值顯示在縱面刻度尺上單位Nm，任何過渡性值都是估值。

當彈簧被拉伸時，沖擊螺釘必須被推回，直至被卡鎖。

試驗時，試驗儀必須垂直于試驗表面，測試頭靜置于瓷漆表面，在平面上測試頭和兩支撐腿形成一個三足鼎，若在不平表面上，兩腿也許成為障礙，如有必要可通過調節三個壓花螺絲將兩腿拆下或轉到邊。

當測試邊緣時，邊緣測試點被放置在垂直安裝的槽內。

試驗件應被安放在盡可能與真實的位置相符之處，特別對于那些較小、輕的物體不要壓得太緊。

壓下卡鎖卡，沖擊螺釘完成沖擊試驗。

謹防

當試驗壓力大于30N時，沖擊螺釘應總是對著一個試樣，而不應該沒有試樣而進行空沖擊。

德國儀力信ERICHSEN涂層抗沖擊測試305

技術數據：

測量范圍           ：   0~90N（連續可調）

沖頭直徑           ：    5mm

儀器長度           ：   245mm（非張緊狀態）

凈重              ：

儀器              ：    約340g

搪瓷測試            ：    約25g

塑料面測試支架（f120mm）  ：   約3000g

張緊裝              ：   機械式

鎖卡                ：  機械式

瓷漆測試             塑料測試

符合ISO 4532          符合ISO 4586-T2

DIN ISO 4532           EN438-T2標準

(DIN 51 155)標準
