品牌：美國KM		型號：balancer Pro		加工定制：否
	檢測誤差：1 %		頻率范圍：廣		測量精度：高
	工作溫度：-10-40 ℃		電源電壓：充電池

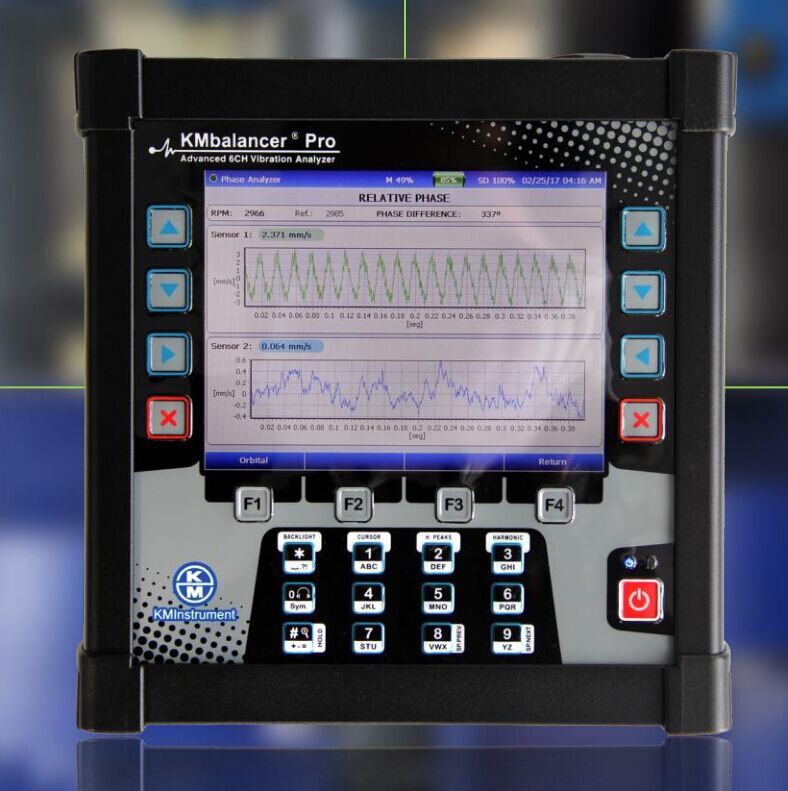

美國KM振動分析儀 KM多功能機械狀態分析 KM balancer Pro

簡介
KMbalancer ® Pro 的 的 測量功能：
● ● 特征值 & 過程參數
● ● 軸承狀態分析、潤滑評價
● ● Spike Energy ® 峰值能量、包絡解調
● ● 設備 ISO10816 標準智能評估
● ● 設備智能綜合評估
● ● 路徑及非路徑采集分析
● ● 多通道 FFT 頻譜分析
● ● 時域波形分析
● ● 單、雙面動平衡
● ● 無相位動平衡
● ● 相位分析、波德圖
● ● 信號后處理
● ● 特征頻率標識
● ● 敲擊試驗、軸心軌跡
● ● 動態電機故障分析（可選）



出色的儀器性能
● ● 微軟WindowsCE操作系統，穩定高效
● ● 采用*新一代DSP高性能嵌入式微處理器，主頻高達665MHz，具備強大的數據處理能力，保證數據快速高效處理，是迄今為止業內*快的數據采集系統。

多種模塊化配置滿足您的需求
● ● 從機械故障到電氣故障，儀器幾乎涵蓋了設備故障分析所需的所有功能。
● ● 可搭載多種傳感器，諸如振動、電流、AC/DC傳感器、溫度、轉速等等。

智能系統讓診斷變得 更為簡單
● ● 內置智能診斷模塊，輕松一鍵即可獲知設備故障原因，即使是新手也可以快速檢測復雜難題。

人體工程學操作面板
● ● 便攜式一體化設計，真正的雙手操作模式
● ● 背光燈智能調節

超清 細膩 色彩顯示
● ● 5.7英寸超大彩屏,640×480 像素，帶LCD背光
● ● 多種語言操作界面

堅固 便攜的 外殼
● ● 輕便緊湊（1.5K
● ● 防護等級 IP 65，適合嚴苛的工業環境

大容量存儲
● ● 8GB超大數據存儲空間



動 態 電 機 分 析 （ 選 配）
KM M 的 的 動 態 電 機 測 試 和 監 測 儀 器 是 用 于 通過 過 Moter Center( MCC -電 電 機 控 制 中心 心) )來 來 進行 電 機 或 發 電 機 的 狀 態 監 測。 K M balancer Pro 動 動 態 電 機 分 析 儀 是 * 新 一 代 以 電 池 驅 動 的 監 測裝 置 ， 可 以 檢 測 正 在 運 轉 的 電 機 或 發 電 機 的 健 康 狀 況。

電機電流特征分析(MCSA) 功能是進行預測性維護，它可以識別那些可能會降低電機健康的電源電路問題，它可以檢查整體的電機的功率條件、監測載 荷 、觀察電機性能和估算節能情況。

它可以程序化地提供以下信息：
● ● 三相電壓水平
● ● 電壓平衡
● ● 諧波畸變
● ● 轉子籠狀態
● ● 電機效率
● ● 有效的使用系數
● ● 電流過載
● ● 功率因素校正
● ● 扭矩
● ● 負荷


單 、 雙 面 精 密 動 平
對于旋轉設備而言，良 好的平衡校正，可以使旋轉設備的組件壽命延長數倍，甚至數十數
百倍，KMbalancer ® Pro 的在線動平衡技術即是在不必拆卸葉輪、轉子等轉動件的情況下，
就能直接實施現場動平衡校正 ，真正做到：精準、快速、高效。

● ● 可適用平衡轉速范圍：1～10,0000 RPM
● ● 可實施單、雙平面動平衡校正
● ● 雙頻道功能可同時執行雙平面校正
● ● 以極坐標圖顯示不平衡振幅及相位
● ● 內建數位式轉速追蹤濾波裝置
● ● 內建轉速變化即時監控警示功能
● ● 內建試重重量自動估算功能
● ● 內建去重鉆孔自動計算功能
● ● 內建更改半徑自動計算功能
● ● 內建更改 Gain 調整功能
● ● 內建變量更改計算功能
● ● 平衡配重可以自動換算重量分布點
● ● 可隨時更改校正半徑，重新估算平衡配重
● ● 可計算、儲存、應用系統平衡反應矩陣
● ● 可自動比對平衡等級是否符合 ISO1940 標準
● ● 具試重太輕、太重及異常操作警示功能
● ● 動平衡一鍵切換進入頻譜分析，確認振動故障源


KMMS 機機 械 狀 態 管 理 系
可視化管理、狀態監測 分析 、數據上傳下載 整廠規劃，設備狀態一目了然
與 KMbalancer ® Pro 完美配套形成工廠的機械狀態管理系統。作為預測維修系統軟件平
臺，KMMS 具備設備狀態數據采集和管理、機器狀態報警、趨勢、和故障診斷功能。軟件為使用者提供一個方便靈活的工作平臺，使其能夠管理機器狀態數據，進行日程數據采
集，評價機器狀態，分析機器故障并提出預測維修報告.




美國KM振動分析儀 KM多功能機械狀態分析 KM balancer Pro參數

輸入通道 6 個通道
輸入測量 ?加速度、速度、位移（可從已安裝的傳感器或監測系統獲�。�
?交流/直流傳感器
?壓力傳感器
?溫度傳感器
?全字母/數字輸入
?輸入范圍，常規轉速計：± 25 V
?文字附注進行外觀檢測
轉速輸入 ?TTL 輸入， ± 25V ?轉速范圍: 1-100000 RPM
輸入過壓保護 所有通道都是單獨的
測量精度 ? 1%
動態范圍 ? 至 95 dB
分辨率 ? 400, 800, 1600, 3200, 6400, 12800,25600 線可調
窗函數類型   ? 漢寧窗 ? Flat top 平頂 ?矩形
預處理 ? gSE 和 ESP (峰值能量 ® ) ? 4 個濾波器進行包絡(解調器) ? 數字集成：
速度和位移   高通濾波器 1%、5%、*大 10% 可調節
濾波，ESP ? 1.25-2.5 kHz ? 2.5-5 kHz ? 5-10 kHz
頻率響應 ? 0.2 -20 kHz
*低頻率 ? 0.18-100 Hz
平均 1-4096 峰值保持、連續性 可調節
光標 ? 固定和游走 ? 簡單 + 諧波和動態
觸發模式 ? 觸發: 外部光電或激光 ? 觸發等級: 固定或自動 ? 設置范圍和斜率
運行系統 Microsoft Windows CE
處理器 533 MHz, Samsung S3C2440A DSP Analog Devices 2191MK
通訊 USB, Wi-Fi(可選)
存儲 Micro SD 8GB
重量 1450 g
防護等級 IP65, 鋁合金
顯示 LCD, 帶背光 ? 像素 (640 x 480) ? 5.7 英寸 可視區域: 115.2 x 86.4 mm
電池 可充電鋰電池
接口 接口 A 和接口 B 都是 5 針的電纜接頭 接口 C 和接口 D AC 輸入接口 DC 輸入接口
附件 轉速計 電池充電器






為何需要 KM balancer Pro
PdM CBM
預測維修 PdM（Predictive Maintenance）與狀態檢修 CBM（Condition Based Maintenance）是現代工
業維修策略的趨勢，更是設備維修保養從<花錢>轉變成<賺錢>的途徑。
預測維修、狀態監測是依機械的個別<狀況>去決定該機器是否應該要維修。例如，應用振動檢測技術去分
析機器的異常原因、損壞程度、壽命預測，于是我們知道何時該維修？該維修哪里？不需要經常為機器的
臨時異常狀況疲于奔命，借此也可以降低維修保養費用、增加工廠產能，進而提升企業的競爭力。

CONDITION
KMbalancer ® Pro 適用于各種轉動機械的振動狀態監測以及電機的動態測試，諸如：馬達、水泵、風車、
鼓風機、空壓機、齒輪箱、汽輪機、發電機、冷卻水塔等等。搭配強大的 KMMS 機械狀態管理系統，就
可以實施設備資料庫管理、狀態趨勢監控、異常原因分析、報表輸出作業等眾多狀態監測工作。KMbalancer ®
Pro 具備設備狀態自動診斷分析、路徑數據采集、時間波形分析、相位分析等諸多振動測量分析功能，可
以作為狀態監測的基礎。KMbalancer ® Pro 同時也是一款高性能的動態電機故障分析儀，搭載 KM 電機檢
測傳感器，高效快速的分析電機的各種常規參數及電氣故障源。KMbalancer ® Pro 采用了高達 665MHz 主
頻的高性能 DSP 嵌入式微處理器，具有強大的數據處理能力，KMMS 機械狀態管理系統內置軸承故障數
據庫可以用來準確分析軸承初期異常問題，提早為軸承磨耗或潤滑問題作出研判。

SOLUTION
KMbalancer ® Pro 除了強調振動測量分析功能齊全之外，更強調<便捷>、<實用>兩種特性，不僅擁有諸多
高階振動分析功能，直觀易懂的圖形化測量分析界面使得操作變得更為方便快捷。非常適合工廠保養檢測
與問題改善。KMbalancer ® Pro 則能夠分析各種振動問題，諸如：不平衡、不對中、轉軸彎曲、設備內外
部松動、流體擾流、潤滑不良、馬達電器異常、軸承異常、齒輪異常等等。

CONDITION
在轉動機械的損壞問題根源中，有 40%～50%是與動平衡不良有關，動平衡不良問題除了會耗費電能之外，
還容易導致軸承、機械軸封、轉軸等組件的異常磨耗。KMbalancer ® Pro 除振動分析功能之外，還具備現

場動平衡校正的功能，可以進行設備轉速 1～100000 RPM 的單、雙平面動平衡校正。
