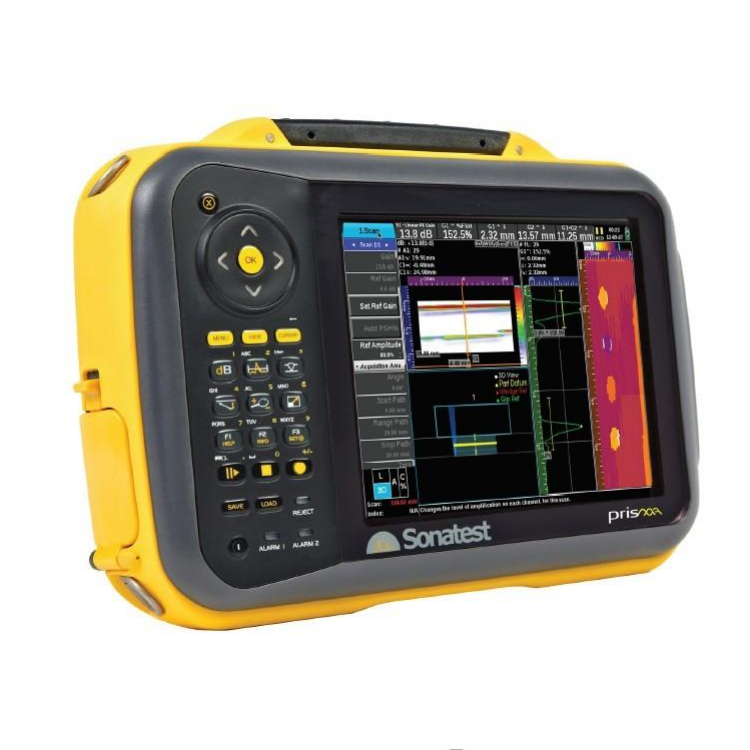

| 品牌：英國聲納 | 型號：Prisma | 加工定制：是 | ||||
| 類型：無損傷 | 測量范圍：根據選配探頭 | 分辨率：高 | ||||
| 尺寸：280*268*68 mm | 重量：5kg |
| 常規超聲檢測 | 相控陣檢測 | |
| 脈沖發生器 | ||
| 配置 | 2 UT 通道 | 16:16 或 16:64 |
| 檢測模式 | 脈沖反射, 發射/接收 和 TOFD | 脈沖反射, 發射/接收 |
| 探頭插座 | LEMO 1 或 BNC | I-PEX |
| 脈沖電壓 | -100 V to -450 V (步進10 V) | -25 V to - 75 V (步進5 V) |
| 脈沖發生器 | 脈沖寬度調整范圍從尖脈沖到 2000ns |
脈沖寬度調整范圍從尖脈沖到1000ns (2.5ns resolution) (2.5ns 分辨率) |
| 脈沖重復頻率 | 3 Hz ~ 1500 Hz | 3 Hz ~ 5 kHz |
| 脈沖波形 | 負方波 (帶活動邊沿) | 負方波 (帶活動邊沿) |
| 脈沖寬度 | 可調: 25ns ~ 2000ns (2.5 ns 分辨率) | 可調: 25ns ~ 2000ns (2.5 ns 分辨率) |
| 邊沿時間 | 15 ns in 50 Ω load @200 V | 15 ns in 50 Ω load @200 V |
| 輸出阻抗 | 5Ω | <10 Ω |
| 同步 | 編碼器或自由運行 (時間基礎) | 編碼器或自由運行 (時間基礎) |
| 聚焦延遲范圍 | n/a | 0至10 μs (2.5 ns分辨率) |
| 阻尼電阻器 | 50 Ω 或 400 Ω可選 |
n/a |
| 接收器 | ||
| 增益范圍 | 115 dB , 模擬增益 | 0 到80 dB (0.1 dB步進), 模擬增益 |
| 增益范圍 | 25Vp-p | 200 mVp-p |
| 輸入阻抗 | 1 kΩ (投擲和捕捉) | 200 Ω |
| 帶寬 | 200 kHz ~ 22MHz (-3 dB) | 200 kHz ~ 14 MHz |
| 模擬濾波器 | 4 | 3 |
| 數字濾波器 | 10 | 10 |
| 整流 | 全波, 正半波, 負半波,無 (RF) | 全波, 正半波, 負半波,無 (RF) |
| 單個增強 | 數字過濾器、平均值、濾波、等值線 |
數字過濾器、濾波、 |
| 聚焦延遲范圍 | n/a | 0 to 10ns (16ns內插值替換到3.8 ns) |
| 數據采集 | ||
| 結構 |
2 通道, 真正的 200 MHz 采樣率 |
16 通道, 全數字延遲及求和 |
| 數字轉換器分辨率 | 12 bit DAC | 12 bit DAC |
| 振幅測量 | [0% to 100%] 或 [0% to 150%] FSH | [0% to 100%] 或 [0% to 150%] FSH |
| 數據處理 | 16 bits/采樣 | 16 bits/采樣 |
| 數據記錄 | 全部原數據記錄 | 全部原數據記錄 |
| 文件大小 | 可達 3 GB | 可達 3 GB |
| 數字化頻率 | 50 MHz, 100 MHz, 200 MHz | 65 MHz |
| 聚焦法則 | n/a | 128 |
| 聚焦類型 | n/a | 常規深度, 固定路徑,恒定補償 |
| *大A-掃描長度 | 8192 采樣 | 4096 采樣 |
| 二次抽樣 | 1:1 ~ 1:128 | 1:1 ~ 1:128 |
| 參考 | 起始脈沖或支持閘門/IFT | 起始脈沖或支持閘門/IFT |
| 同步觸發 | 編碼器或內部 | 編碼器或內部 |
|
掃描 & 視圖 |
||
| 支持的掃描 | A-掃描 和 TOFD | S-掃描 和 L-掃描 |
| 掃描數量 | 可達 4個 | 1 (可達到4個提取A-掃描) |
| 視圖 | A, B, C-掃描 (可同步顯示) | A, B, C, L, S-掃描 外加頂視圖 |
| 顏色地圖 | 可達10種 | 可達10種 |
| 視圖布局數量 | 12 | 17 |
| 光標 | ||
| 光標類型 | 笛卡爾，雙曲線 (TOFD) | 笛卡爾，抽取盒，用角測量 |
| 測量 |
路徑長度，深度，表面距離， DAC, AWS, DGS |
路徑長度，深度，表面距離， DAC, AWS |
| DAC & TCG | ||
| DAC 取點 | 16 | 16 |
| DAC | 1 帶 3個“子DAC” | 1 帶 3 “子DAC” 每個聚焦法則 |
| TCG 取點 | 16 | 16 |
| 增益范圍 | 60 dB | 40 dB |
| *大增益斜率 | 60 dB/μs | 50 dB/μs |
|
閘門 |
||
| A-掃描閘門 | 每個A-掃描有4個閘門 |
每個A-掃描有4個閘門 （每個S/L-掃描帶3個提取的A-掃描） |
| 閘門觸發器 | 前沿/峰值 | 前沿/峰值 |
| S/L-掃描 | n/a | 1個提取盒 |
| LED報警 | 1 (所有閘門同步和DAC) | 1 (所有閘門同步和DAC) |
|
測量 (A-掃描) |
峰值 & 前沿 (FSH, dB, D, BPL, SD) 和 回波到回波 |
峰值 & 前沿 (FSH, dB, D, BPL, SD) 和 回波到回波 |
