| 品牌：美國Fluke | 型號：FQM-M | 質保：一年 | ||||
| 組成部分：網絡測試儀 | 重量：0.3 ㎏ | 外形尺寸：71*35*150 | ||||
| 電源電壓：2AA | 功耗：3 w | 適應領域：通信 |

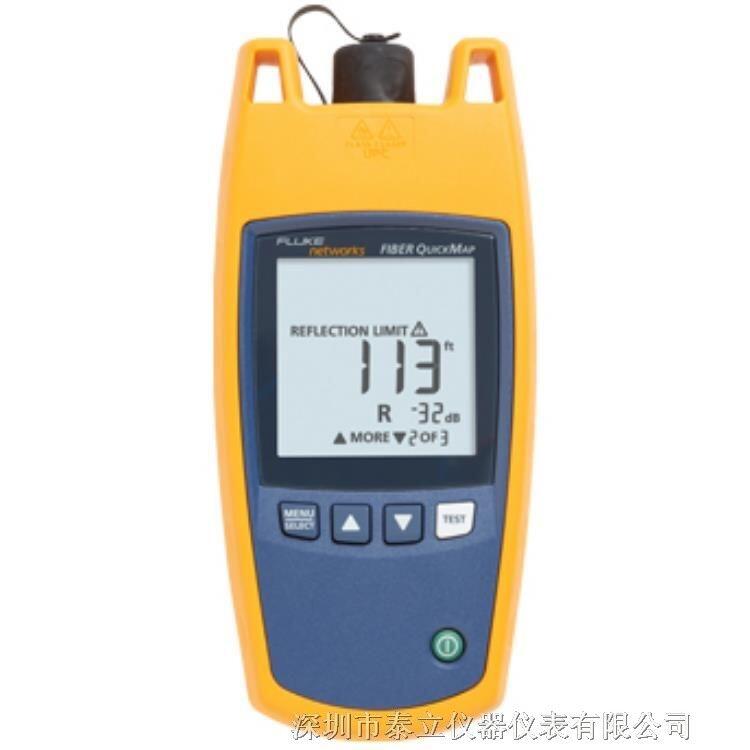

Fiber QuickMap?多模光纖光纜故障測試儀(FQM-M)
?
產品亮點：
·用于多模光纖，50/125μm，62.5/125 μm
·850 nm 輸出波長幾秒時間內檢測長達 4,921 英尺（1,500 米）的光纖
·定位多模光纖中的嚴重彎曲、高損失接合處、斷路和臟連接器
·測量和定位高損耗接頭
·定位光纖末端
·發現由光纖端面污染或連接不良造成的高誤碼率根源
·開始測試之前，檢測活躍的光纖信號
·快速設置。連接光纖并按下“測試”按鈕。無需冗長的設置
·快速找到問題。六秒測試時間?— 無需長達數小時的盲目故障診斷
·更改折射率?(IOR) 以提高光纖長度精度
·在昏暗區域也清晰易讀。背光照明顯示屏帶自動關斷功能
·可拆卸?SC 適配器非常容易清潔
·可以選配?LC、ST 和 FT 可更換適配器
·電池壽命長，?2 節 AA 堿性電池可執行 1,500 次測試（典型值）
·結構堅固；經過振動和?1 米跌落試驗
產品概述：
VFL 適合測試配線架附近的外露的光纖，需要照射不良連接和斷裂。如果光纖長度超過數米，或無法看到或接觸到光纖，或者激光無法穿透護套時，此類設備就不是特別有用。
光時域反射計?(OTDR)?可提供整條光纖的圖形化數據和分析，效果超過 VFL，但價格非常昂貴且需要更多的操作時間和技能。
Fiber QuickMap 填補了 VFL 和 OTDR 之間的空白。這些工具既具有 VFL 的簡單易用性，又能提供高損耗、斷裂點以及光纖末端的具體和功率信息。還可以識別正處于工作狀態的光纖
光時域反射計?(OTDR)?可提供整條光纖的圖形化數據和分析，效果超過 VFL，但價格非常昂貴且需要更多的操作時間和技能。
| 功能 | Fiber QuickMap |
| 光纖類型 | 多模 |
| 光纖規格 | 50/125 μm 和 62.5/125 μm |
| 輸出波長 | 850 nm |
| 范圍 | 長達 1,500 米 / 4,921 英尺 |
| 型號 | |
| 帶電池的工作溫度 | 0oC 至 50oC |
| 非操作溫度 | -20oC 至 60oC |
| 工作相對溫度（無冷凝） | 95% (10oC – 35oC) 75% (35oC – 40oC) 不受控制 < 10oC |
| 振動 | 任意，5 Hz 至 500 Hz，MIL-PRF- 28800F 類 2 |
| 沖擊 | 1m 跌落試驗 |
| 海拔 | 3000m |
| EMC | EN 61326-1：2004 |
| 電池類型 | 2 AA 堿性電池（無電池充電器） |
| 電池壽命 | 1500 測試（典型） |
| 激光安全性 | 1 類 CDRH 符合 EN 60825-2 |
| LCD 類型 | 背光黑白（段） |
| 折射率范圍 | 1.45 至 1.5（出廠默認是 1.496） |
| 自動關閉 | 若沒有按鍵，則 5 min 后會自動關閉。背照燈首先關閉。 |
| 出廠校準間隔 | 無 |
| 輸出波長 | 850 nm ± 10 nm |
| 激光類別 | 1 類 CDRH 符合 EN 60825-2 |
| 動態范圍 | >11 dB |
| 距離 | 1500 m 或 4921 ft |
| 顯示事件數量 | 9 |
| 距離精度（0 m 至 1500 m 或 0 ft 至 4921 ft） | ±（1 m + 0.1 % x 長）對于反射事件1?±（3 m + 0.1 % x 長）對于非反射事件2 |
| 測試速度 | 一般 < 6 s |
| 連接器 | 可拆卸/易清潔的 SC 適配器, UPC 打磨劑 |
| 測試光纜類型 | 50/125 μm 或 62.5/125 μm 多模 |
| 檢測反射事件3 | -35 dB 默認閾值（用戶可選：-20 dB 至 -45 dB 5 dB 增量） |
| 反射精度4 | -4 dB |
| 反射測量 | -20 dB |
| 檢測損失事件5 | 0.70 dB 默認閾值（用戶可配置從 0.5 dB 至 6.1 dB 0.2 dB 增量） |
| 隔板質量 | 若無已連接的光纖或連接器太臟，則故障診斷器將顯示 0 m 或 0 ft。 |
| 檢測帶電光纜 | 檢測從 600 nm 至 1050 nm 的光信號，若有信號則顯示“有效線路”。檢測后每隔 3 秒檢查一次信號。+7 dB 輸入功率。 |
| 認證 |
符合相關歐盟 指令 符合相關澳大利亞標準 通過加拿大標準協會 CSA 認證 C22.2 No. 61010.1.04 符合 FCC 規定第 A 部分 A 類的規定 |
| 1.± 用戶可配置的折射率 (IOR) 誤差 ± 事件位置錯誤。反射事件的事件位置錯誤：±1 m 從 1 m 至 1.5 km。 |
| 2.± 用戶可配置的折射率 (IOR) 誤差 ± 事件位置錯誤。非反射事件的事件位置錯誤：±2 m（對于長度 ￡15 m），其他 ±1 m。 |
| 3.查找并給出反射率大于 -55 dB 的事件位置。隔板反射率 < 35 dB 時檢測隔板連接器后 >1m 的事件。事件反射率 < 35 dB 時檢測事件后 >3 m 的事件。 |
| 4.反射散射系數 -63 dB @ 850 nm，使用校準的 -14 dB 參考。 |
| 5.隔板反射率 <-35 dB 且之前的事件 <-35 dB 時，檢測隔板連接器或任何之前事件之后 >10 m 的事件。事件之前的鏈路損失 <7 dB。 |
對通道中所有連接事件的可視性是很重要的，因為他們是企業環境中大部分光纖故障出現的地方。Fiber QuickMap 故障排除工具可顯示整個鏈路中多個* 連接事件的距離，直至鏈路的末端（或斷點）。
* *多可顯示九個事件| 型號/名稱 | 說明 |
| FQM-M | 包含多模光纖故障定位儀主機、旋緊式可更換 SC 適配器、4 種語言的快速參考指南（在線提供 9 種語言的手冊）、安全說明書和電池。 請參見圖片 |
| FQM-100-M | 包含多模光纖故障定位儀主機、旋緊式可更換 SC 適配器、UPC-UPC 2 米跳線、便攜箱、4 種語言的快速參考指南（在線提供 9 種語言的手冊）、安全說明書和電池。 參見照片 |
| FQM-100-M-VFL | 包含多模光纖故障定位儀主機、旋緊式可更換 SC 適配器、UPC-UPC 2 米跳線、便攜箱、4 種語言的快速參考指南（在線提供 9 種語言的手冊）、安全說明書和電池。還包含 VisiFault 可視故障定位儀，帶 2.5mm 通用適配器。 參見照片 |
| FQM-SFP-M | 包含多模光纖故障定位儀主機、旋緊式可更換 SC 適配器、UPC-UPC 2 米跳線、便攜箱、4 種語言的快速參考指南（在線提供 9 種語言的手冊）、安全說明書和電池。還包含 SimpliFiber Pro 光功率計和 SC 適配器。 參見照片 |
| 型號/名稱 | 說明 |
| FI-500 | FiberInspector Micro 和探頭、顯示屏、4 UPC 端頭（LC 悶頭、SC 悶頭、1.25mm 端面適配器和 2.50mm 端面適配器）、包、可充電電池和通用電源適配器。 參見照片 |
| NFC-Kit-Box | 光纖清潔套件 |
| MRC-50-SCSC | 用于測試 50um SC 端接光纖 (SC/SC) 的多模測試參考線 (2m) |
| MRC-50-LCLC | 用于測試 50um LC 端接光纖 (LC/LC) 的多模測試參考線 (2m) |
| MRC-50-FCFC | 用于測試 50um FC 端接光纖 (FC/FC) 的多模測試參考線 (2m) |
| MRC-50-STST | 用于測試 50um ST 端接光纖 (ST/ST) 的多模測試參考線 (2m) |
| MRC-625-SCSC | 用于測試 62.5um SC 端接光纖 (SC/SC) 的多模測試參考線 (2m) |
| MRC-625-LCLC | 用于測試 62.5um LC 端接光纖 (LC/LC) 的多模測試參考線 (2m) |
| MRC-625-FCFC | 用于測試 62.5um FC 端接光纖 (FC/FC) 的多模測試參考線 (2m) |
| MRC-625-STST | 用于測試 62.5um ST 端接光纖 (ST/ST) 的多模測試參考線 (2m) |
| MMC-50-SCSC | 多模發射電纜 50 μm SC/SC |
| MMC-50-SCLC | 多模發射電纜 50 μm SC/LC |
| MMC-50-LCLC | 多模發射線纜 50μm LC/LC |
| MMC-50-SCST | 多模發射電纜 50 μm SC/ST |
| MMC-50-STST | 多模發射線纜 50μm ST/ST |
| MMC-50-SCFC | 多模發射電纜 50 μm SC/FC |
| MMC-50-FCFC | 多模發射線纜 50μm FC/FC |
| MMC-50-SCE2K | 多模發射電纜 50 μm SC/E2K |
| MMC-62-SCSC | 多模發射電纜 62.5 μm SC/SC |
| MMC-62-SCLC | 多模發射電纜 62.5 μm SC/LC |
| MMC-62.5-LCLC | 多模發射線纜 62.5μm LC/LC |
| MMC-62-SCST | 多模發射電纜 62.5 μm SC/ST |
| MMC-62.5-STST | 多模發射線纜 62.5μm ST/ST |
| MMC-62-SCFC | 多模發射電纜 62.5 μm SC/FC |
| MMC-62.5-FCFC | 多模發射線纜 62.5μm FC/FC |
| PA-SC | 旋緊式 SC 適配器（不適用于帶有矩形端口的舊儀器） |
| PA-LC | 旋緊式 LC 適配器（不適用于帶有矩形端口的舊儀器） |
| PA-FC | 旋緊式 FC 適配器（不適用于帶有矩形端口的舊儀器） |
| PA-ST | 旋緊式 ST 適配器（不適用于帶有矩形端口的舊儀器） |
