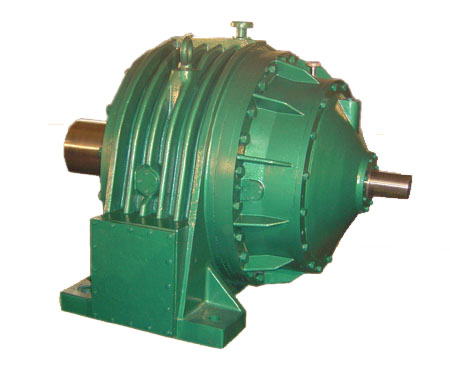

NGW行星齒輪減速機JB6502-93

產品價格：￥面議（人民幣）

規格：

發貨地：上海

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

上海楓信傳動機械有限公司

誠信商家

會員級別：

認證類型：企業認證

企業證件：通過認證

認證信息：上海楓信傳動機械有限公司

商鋪名稱：上海楓信傳動機械有限公司

聯系人：許文斌（先生）

聯系手機：

固定電話：

企業郵箱：2429437157@qq.com

聯系地址：上海嘉定區外岡工業園區

郵編：201806

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

NGW行星齒輪減速機具體型號
NAD200、NAD224、NAD250、NAD280、NAD315、NAD355、NAD400、NAD450、NAD500、NAD560、NAD560、NAD630、NAD710、NAD800、NAD900、NAD1000、NAD1120、NAD1250、NAD1400、NAD1600、NAD1800、NAD2000、 NAF200、NAF224、NAF250、NAF280、NAF315、NAF355、NAF400、NAF450、NAF500、NAF560、NBD250、NBD280、NBD315、NBD355、NBD400、NBD450、NBD500、NBD560、NBD560、NBD630、NBD710、NBD800
NGW型行星齒輪減速機產品特點JB/T6502-93

詳細介紹：

NGW型行星齒輪減速器(JB/T6502-93)

NGW型行星齒輪減速器包括單級、兩級、三級減速的十二個系列和八個派生系列的漸開線直齒圓柱齒輪行星減速器。主要用于冶金、礦山、運輸、建材、能源、交通等。其工作條件如下：規格為200～800，高速軸轉速不大于1500r/min；規格為900～1120，高速軸轉速不大于1000r/min；規格為1250～1600，高速軸轉速不大于750r/min；規格為1800～2000，高速軸轉速不大于600r/min；齒輪圓周速度不大于15～20m/s；工作環境溫度應為-40～+45℃；可正反兩向運轉。

NGW型行星齒輪減速機型號說明及標記示例JB/T6502-93

詳細介紹：

減速器的代號和標記方法

減速器的代號包括：型號、級別、聯接型式、規格代號、規格、傳動比、裝配型式、標準號。

其標記符號如下：

N－NGW（N－內嚙合、G－公用齒輪、W－外嚙合）型；

A－單級行星齒輪減速器，B－兩級行星齒輪減速器，C－三級行星齒輪減速器；

Z－定軸圓柱齒輪，S－螺旋錐齒輪，D－底座聯接，F－法蘭聯接，L－立式行星減速器。

標記示例：

NGW型行星齒輪減速機型號規格JB/T6502-93

詳細介紹：

NGW減速器的型號規格

規格代號	1	2	3	4	5	6	7	8	9	10
NAD，NAF	200	224	250	280	315	355	400	450	500	560
規格代號	11	12	13	14	15	16	17	18	19	20	21	22
NAD	560	630	710	800	900	1000	1120	1250	1400	1600	1800	2000
規格代號	1	2	3	4	5	6	7	8
NBD，NBF	250	280	315	355	400	450	500	560
規格代號	9	10	11	12	13	14	15	16	17	18	19	20
NBD	560	630	710	800	900	1000	1120	1250	1400	1600	1800	2000
規格代號	1	2	3	4	5	6
NCD，NCF	315	355	400	450	500	560
規格代號	7	8	9	10	11	12	13	14	15	16	17	18
NCD	560	630	710	800	900	1000	1120	1250	1400	1600	1800	2000
規格代號	1	2	3	4	5	6	7	8	9	10
NAZD，NAZF	200	224	250	280	315	355	400	450	500	560
規格代號	11	12	13	14	15	16	17	18	19	20
NAZD	560	630	710	800	900	1000	1120	1250	1400	1600
規格代號	1	2	3	4	5	6	7	8
NBZD，NBZF	250	280	315	355	400	450	500	560
規格代號	9	10	11	12	13	14	15	16	17	18
NBZD	560	630	710	800	900	1000	1120	1250	1400	1600
規格代號	1	2	3	4	5	6
NCZD，NCZF	315	355	400	450	500	560
規格代號	7	8	9	10	11	12	13	14	15	16	17	18
NCZD	560	630	710	800	900	1000	1120	1250	1400	1600	1800	2000

首先按減速器機械許用輸入功率PIP選用。如果減速器的實際輸入轉速與承載能力表中的四檔(1500、1000、750、600)轉速之某一檔轉速相對誤差不超過4%，可按該檔轉速下的許用功率選用相應規格的減速器；如果轉速相對誤差超過4%，則應按實際轉速折算減速器的許用功率選用，然后校核減速器熱平衡許用功率；如入出軸承受徑向載荷(除轉矩外)，應校核軸伸安全系數

NGW型行星齒輪減速機公稱傳動比與實際傳動比JB/T6502-93

詳細介紹：

公稱傳動比i																							4						4.5						5				5.6				6.5				7.1						8				9						10				11.2						12.5						14				16				18
型號規格		NAD NAF NAZD NAZF			200 280 355 400 560 710 800 1120 1400 1500											實際傳動比i′						4.2						4.636						5.211				5.647				6.316				7.313						7.8				8.769						10.88				11.79						12.58						14.40				15.46				17.93
					315 630 1250																	4.2						4.636						5.211				5.647				6.3				7.235						7.688				9.231						10.88				11.79						12.58						14.40				15.41				17.93
					224 250 450 500 900 1000 1800 2000																	4.111						4.5						5				5.667				6.316				7.313						7.8				8.769						10.44				11.83						12.62						14.45				15.51				18.00
公稱傳動比i									20		22.4		25		28			31.5			35.5				40						45						50				56								65						71						90								90						100										112						125
型號規格	NBD NBF NBZD NBZF			250 450 500 900 1000			實際傳動比 i′	21.42		23.21		25.97		30.06			32.91			35.10				39.46						43.85						49.69				62.74								66.94						73.29						83.92								90.07						96.07										111.5						123.9
				280 315 560 1120				21.00		23.80		26.53		30.71			33.90			36.16				40.65						45.70						49.52				64.09								68.39						75.50						86.45								92.78						98.97										114.8						129.1
				355 630 800 1250 1600				21.89		23.71		26.53		30.71			33.98			36.16				40.65						45.70						49.52				64.09								68.39						75.50						86.45								92.78						98.97										114.8						129.1
				400 710 1400				21.89		23.71		26.46		30.39			33.54			35.64				42.79						41.10						52.12				63.42								67.68						74.69						85.53								91.80						97.55										113.2						127.2
				1800 2000				20.56		23.30		25.97		30.06			32.91			35.10				39.46						43.85						49.69				62.74								66.94						73.29						83.92								90.07						96.07										111.5						123.9
公稱傳動比i																											112						125												140						160								180						200						224						250				280								315				355		400
型號規格			NCD NCF			315 560 1120													實際傳動比i′							118.6						132.6												150.3						167.6								194.0						206.9						239.5						264.4				282.0								317.1				356.4		386.2
						355 630 1250																				124.1						138.3												149.8						167.6								194.0						206.9						239.5						264.4				282.0								317.1				356.4		386.2
						400 710 1400																				123.6						138.3												149.8						167.1								193.5						206.4						237.0						261.6				278.0								312.5				351.3		380.7
						450																				121.0						135.3												146.5						163.9								190.0						202.6						234.5						256.7				273.8								307.8				342.0		387.6
						500 900 1600																				121.0						134.9												146.3						163.6								187.9						199.7						231.1						253.0				269.8								324.0				360.0		408.0
						800 1600																				123.6						138.3												149.8						167.6								194.0						206.9						239.5						264.4				282.0								317.1				356.4		386.2
						1000 2000																				116.1						129.8												147.1						165.9								190.0						202.6						234.5						256.7				273.8								307.8				342.0		387.6
公稱傳動比i																											355						400												450						500								560						630						710						800				900								1000				1120		1250
型號規格			NCZD NCZF			315 355 550 650 800 1120 1250 1600													實際傳動比i′							373.2						432.0												494.7						527.6								610.7						674.2						719.1						771.8				867.9								1007.1				1131.9		1226.6
						400 710 1400																				372.1						430.9												493.4						526.3								604.4						667.1						708.9						760.9				855.3								992.5				1115.7		1209.1
						450 1000																				365.0						423.1												484.5						516.6								600.0						654.6						698.2						749.4				842.4								977.6				1086.2		1231.0
						500 900																				364.3						418.5												479.1						509.2								589.3						645.2						688.0						738.4				885.8								1029.0				1143.4		1295.8
