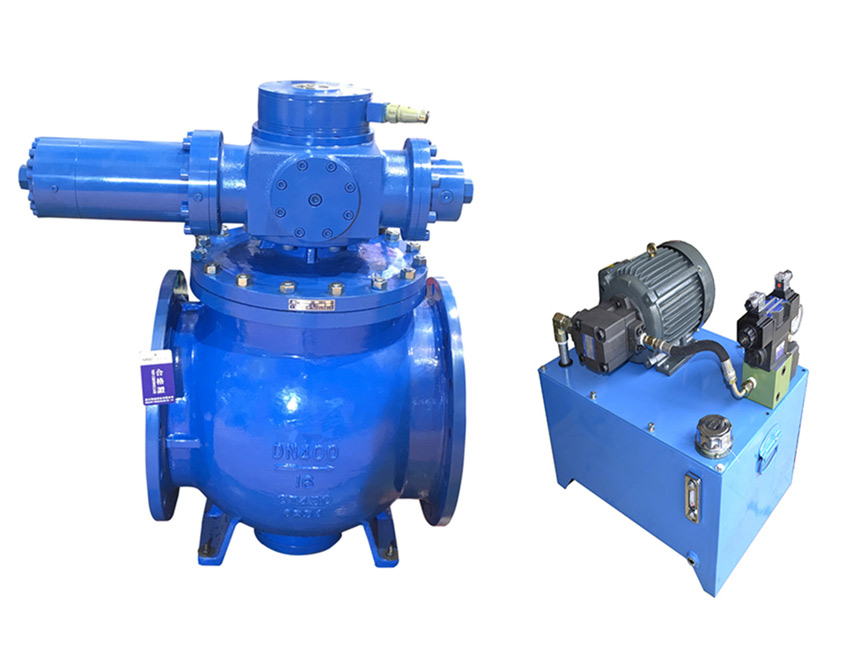

技術特點

1、 使用范圍廣：廣泛應用于冶煉高爐水沖渣、電站鍋爐煤渣、礦山礦粘漿、煤裝、污水的輸送控制系統及化工、輕工業中類似系統的流體、半流體介質系統。亦可與其他閥門配合應用于水庫重力出流、壩底放空等高流速、高雜質含量工況的截止與調節。

2、 耐磨損、耐沖蝕能力強：當閥門開啟后，半球形閥芯密封面完全背對流道的，不受沖刷；閥芯與閥座具有耐磨、耐腐層，有效適應各種苛刻工況延長閥門使用壽命。閥軸與軸承部分采用防泥沙設計，有效防止雜質的沖刷與進入。過流通道可采用先進的襯貼陶瓷工藝，有效消除閥體磨損。閥軸與軸承部分采用防泥沙設計，防止雜質的沖刷與進入。

3、不積渣、零水損：如下圖所示，閥門采用全流道設計，當閥門全開時，半球形閥芯處于流道一側，不占用流道空間阻礙流體的通過，特別適合含渣量高與流速高的雙高介質；

閘閥類閥門由于流道內必須有閘板密封的斷面，無法實現流道的完整性，給積渣、擋渣留下天然隱患；

蝶式閥門擁有體積優勢，但由于其閥板畢竟處于流道中央，無法避免介質對閥板、閥軸以及閥座密封面的沖刷和閥板對介質流通產生的阻礙，容易產生渣質的堆積與密封的實效，故不能較長時間滿足工況要求。

4、操作方便：蝸輪傳動具有精確調節可靠定位功能，調節性能好可調范圍大�？刹捎秒妱印�氣動及液動等多種驅動方式。

基礎參數

公稱壓力	PN	1.0		1.6	2.5	4.0	6.3	Mpa
強度試驗	PS		1.5	2.4	3.8	6.0	9.6
密封試驗	P		1.1	1.8	2.8	4.4	7.04
使用溫度	T		軟密封適用200℃以下，硬密封碳鋼不超過425℃，不銹鋼不超過600℃
公稱尺寸	DN200-DN1200
適用介質	爐渣水混合物、煤渣水混合物、礦粘漿、污泥水、煤漿、紙漿、料漿等用于兩相介質流體時，固液比應小于50%、zui大顆粒≤20mm

部件村質

序號	名稱	材質	序號	名稱	材質
1	閥體	球鐵、鑄鋼、不銹鋼、內襯陶瓷	7	卡環	銅合金
2	緊固件	不銹鋼	8	軸套	銅合金
3	密封件	丁腈橡膠、三元乙丙	9	短半軸	不繡鋼
4	閥座	不繡鋼N硬質合金	10	長半軸	不銹鋼
5	半球形閥芯	球鐵、鑄鋼、耐磨鑄鋼	11	密封軸套	丁腈橡膠
6	端蓋	灰鐵、球鐵、鑄鋼	12	控制裝置	蝸輪、電裝、氣缸

結構形式與型號

結構尺寸

1、閥 2.、緊固件 3、密封件 4、閥座 5、半球形閥芯 6、端蓋 7、卡環 8、軸套 9、短半軸10、長半軸 11、密封軸套

公稱 通徑	長度	外形尺寸 (參考值）
DN	短	E	H
600	1140	1132	855
700	1320	1170	925
800	1500	1342	1035
900	1660	1360	1135
1000	1850	1410	1270
1200	2220	1510	1485
1400	2580	1590	1685
1600	2960	1770	1930
1800	3300	2132	2130
2000	3700	2214	2360
2200	4070	2435	2580
2400	4500	2674	2780



公稱 通徑	長度	外形尺寸 (參考值）
DN	短	E	H
50	180	320	165
80	200	350	210
100	229	390	230
125	254	415	270
150	267	445	285
200	400	485	350
250	450	534	410
300	630	613	470
350	740	790	530
400	840	870	590
450	940	950	655
500	1016	1045	730

注：因產品改進，可能存在實物與宣傳資料數據有所差異，本公司保留對以上數據的解釋權，

具體參數訂貨時請垂詢本公司技術部。
