產品說明

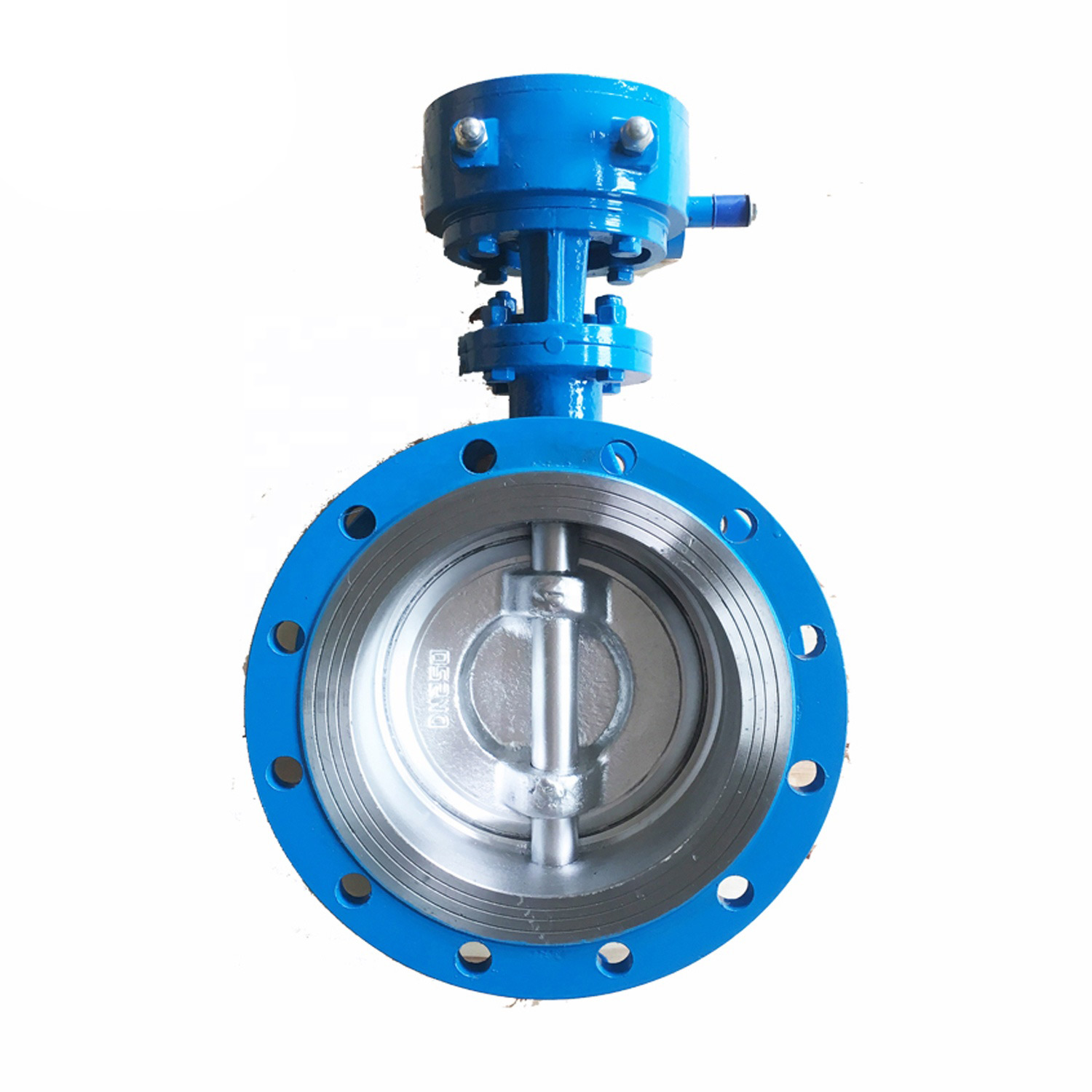

D343H、D343F型三偏心多層次硬密封蝶閥PN6～PN10廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。

工作原理

連接尺寸

D343H、D343F型三偏心多層次硬密封蝶閥PN6～PN10外形結構連接尺寸(mm)

公稱通徑		結構長度		外形尺寸										連接尺寸
		L		H	D343F、D343H									0.6MPa			1.0MPa
mm	inch	短	長		H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	2	108	150	112	350	180	200	625	245	72	530	250	255	140	110	4-14	165	125	4-18
65	2 1/2	112	170	115	370	180	200	625	245	72	530	250	255	160	130	4-14	185	145	4-18
80	3	114	180	120	380	180	200	645	245	72	565	250	255	190	150	4-18	200	160	8-18
100	4	127	190	138	420	180	200	675	355	92	600	250	255	210	170	4-18	220	180	8-18
125	5	140	200	164	460	180	200	715	355	92	640	250	255	240	200	8-18	250	210	8-18
150	6	140	210	175	555	270	280	800	355	92	705	300	315	265	225	8-18	285	240	8-22
200	8	152	230	200	760	400	425	850	250	170	775	300	315	320	280	8-18	340	295	8-22
250	10	165	250	243	830	400	425	925	250	170	945	300	315	375	335	12-18	395	350	12-22
300	12	178	270	250	895	450	560	1035	450	220	1070	300	315	440	395	12-22	445	400	12-22
350	14	190	290	280	950	450	560	1070	450	220	1140	300	315	490	445	12-22	505	460	16-22
400	16	216	310	305	1190	535	580	1190	450	220	1210	300	315	540	495	16-22	565	515	16-26
450	18	222	330	350	1255	535	580	1250	650	280	1335	575	414	595	550	16-22	615	565	20-26
500	20	229	350	380	1305	535	580	1290	650	280	1415	575	714	645	600	20-22	670	620	20-26
600	24	267	390	445	1340	570	660	1455	850	380	1605	656	810	755	705	20-26	780	725	20-30
700	28	292	430	480	1520	750	550	1585	850	380	1844	656	810	860	810	24-26	895	840	24-30
800	32	318	470	530	1710	750	550	1700	1250	380	2040	656	810	975	920	24-30	1015	950	24-33
900	36	330	510	580	1810	750	550	1865	1250	380	2255	785	863	1075	1020	24-30	1115	1050	28-33
1000	40	410	550	650	1960	900	750	2015	1250	380	2380	785	863	1175	1120	28-30	1230	1160	28-36
1200	48	470	630	760	2250	1000	925	2250	1250	380	2640	785	863	1405	1340	32-33	1455	1380	32-39
1400	56	530	710	850	2435	1000	925				2886			1630	1560	36-36	1675	1590	36-42
1600	64	600	790	1030	2780	1000	925				3156			180	1760	40-36	1915	1820	40-48
1800	72	670	870	1230	3020	1100	980				3421			2045	1970	44-39	2115	2020	44-48
2000	80	760	950	1350	3270	1100	980				3685			2265	2180	48-42	2325	2230	48-48



注意事項

1、安裝前應核對蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。 應檢查各零部件是否損壞或松動。
2、本蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封面，焊后取下 閥門，對閥門密封面及管道內腔進行清潔，然后再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封面(兩端密封面、蝶板密封面、閥座密封面)徹底擦干凈，去掉灰塵和污物。
5、安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
6、手動操作順時針為關，逆時針為開，指針指示到位后不準再加力啟閉閥門。
7、閥門做壓力試驗時，不準用單法蘭進行安裝試壓，必須采用雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92標準規定。
8、緊固螺栓時應對稱交替進行緊固，不準依次單獨緊固。
9、限位螺釘出廠前，已經調好，不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
10、電動蝶閥出廠時已將控制機構的啟閉行程調好。為防止電源接通時方向搞錯，用戶在第一次接通電源前要先手動開啟至半開位置，再按點動開關，檢查指示盤方向與閥門開啟方向一致即可。
11、發現閥門啟閉失常應查明原因進行修理和排除，防止用加力方法開關閥門，造成閥門的損壞。
