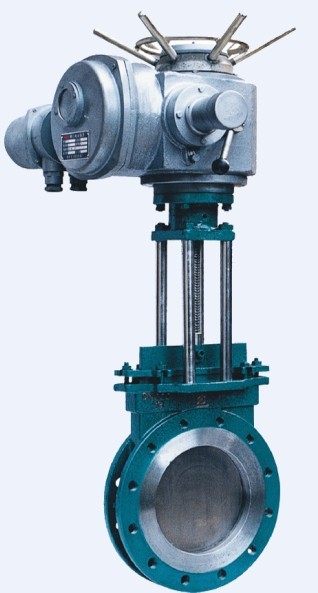

PZ973高溫灰渣閥(電動刀型排渣閥) 概述：
電動耐高溫排渣閥是管道系統中必不可少的輔助元件，廣泛應用于管路上的最高點或彎頭或有閉氣的地方,來排除管內的氣體來疏通管道，達到正常工作。如不裝此閥，管道隨時出現氣阻,使管道出現水容量達不到設計要求,其次;管道在運轉時出現停電、停泵管道及時出現負壓力會引起管道振動或破裂。排、進氣閥就迅速把空氣吸入管內,防止管道振動或破裂。
（如有疑問，歡迎來電咨詢15888215509）
PZ973高溫灰渣閥(電動刀型排渣閥) 具有結構緊湊、設計合理、輕型節材,密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點。廣泛應用于食品飲料、造紙、紙漿工業、工業污水、城市污水處理、化工廠、散狀物料輸送、飛灰處理行業。
（如有疑問，歡迎來電咨詢15888215509）
PZ973高溫灰渣閥(電動刀型排渣閥) 電動裝置參數
◎電源：AC380V、50HZ。
◎標準型：標準型產品具有防塵、防雨水的外殼保護能力、保護等級IP65，可直接用于戶外。
◎防水型：產品具有防塵、防浸水(IP67)的外殼防護等級。
◎防爆型(EX)：防爆等為DⅡBT4/DⅡCT4(不含乙炔)。
◎環境溫度：-20℃~40℃
◎可選：配電氣控制器
PZ973高溫灰渣閥(電動刀型排渣閥) 特點
◎啟閉迅速，平衡可靠，自動化程度高。
◎安裝高度及位置不受限制。
◎采用防爆型電動裝置，在易燃易爆，甚至有毒氣體環境中可以正常工作。
◎配有手動，萬一供電間斷，可以手動操作開啟或關閉閥門，有效控制介質，防止事故發生的密封面不易加工，而且零件較多。形體簡單,結構長度短，制造工藝性好，適用范圍廣。
（如有疑問，歡迎來電咨詢15888215509）
適用介質：金礦粉、尾礦、紙漿、木漿、纖維、粉塵、化學品處理污水、沉淀池、礦砂、爐渣、煤泥、瀝青、料倉出口、水果、谷物、水泥漿、屠宰廠廢水等。
PZ973高溫灰渣閥(電動刀型排渣閥) 主要零件材料
零件名稱 |
材料名稱 |
材料牌號 |
圓螺母 |
優質碳素鋼 |
25 |
手輪 |
灰口鑄鋼 |
HT200 |
軸承壓蓋 |
優質碳素鋼 |
35 |
閥桿螺母 |
鋁青銅 |
ZCuA19Mn2、ZCuA19Fe4Ni4Mn2 |
鋁黃銅 |
ZCuZn25A16Fe3Mn3 |
|
軸承 |
— |
51110 |
閥桿 |
不銹鋼 |
304、316、2Cr13 |
支架 |
碳素鋼、不銹鋼 |
WCB、CF8等 |
閘板 |
不銹鋼 |
304、316、304L、316L、2Cr13 |
螺栓螺母 |
優質碳素鋼 |
35 |
填料壓蓋 |
碳素鋼 |
WCB |
填料 |
柔性石墨盤根石棉根、增強四氟纖維盤根 |
— |
閥體 |
碳素鋼、不銹鋼 |
WCB、CF8(304)、CF3(304L) |
（如有疑問，歡迎來電咨詢15888215509）
PZ973高溫灰渣閥(電動刀型排渣閥) 主要設計標準
設計制造 |
JB/T 8691-98 |
結構長度 |
GB/T 15188.2-94 |
法蘭連接尺寸 |
GB/T 9113-2000 |
閥門檢查和試驗 |
GB/T 13927-92 |
（如有疑問，歡迎來電咨詢15888215509）
PZ973高溫灰渣閥(電動刀型排渣閥) 主要性能規范
壓力PN(MPa) |
殼體試驗(MPa) |
密封試驗(MPa) |
適用介質 |
1.0 |
1.5 |
1.1 |
煙氣、灰、渣水混合物、空氣混合物 |
1.6 |
2.4 |
1.8 |
PZ973高溫灰渣閥(電動刀型排渣閥) 主要連接尺寸
（如有疑問，歡迎來電咨詢15888215509）
公稱壓力 |
DN |
L |
D1 |
D2 |
H |
A |
B |
C |
D |
Z-M |
電裝型號 |
0.6MPa |
50 |
48 |
90 |
110 |
600 |
215 |
125 |
318 |
197 |
4-M12 |
DZ10 |
65 |
48 |
110 |
130 |
670 |
215 |
125 |
318 |
197 |
4-M12 |
DZ10 |
|
80 |
51 |
125 |
150 |
680 |
215 |
125 |
318 |
197 |
4-M16 |
DZ10 |
|
100 |
51 |
145 |
170 |
700 |
215 |
125 |
318 |
197 |
4-M16 |
DZ10 |
|
125 |
57 |
175 |
200 |
720 |
215 |
125 |
318 |
197 |
8-M16 |
DZ10 |
|
150 |
57 |
200 |
225 |
790 |
215 |
125 |
318 |
197 |
8-M16 |
DZ10 |
|
200 |
70 |
225 |
280 |
850 |
215 |
175 |
363 |
197 |
R-M16 |
D715 |
|
250 |
70 |
310 |
335 |
1100 |
215 |
125 |
363 |
197 |
12-M16 |
DZ20 |
|
300 |
76 |
362 |
395 |
1180 |
215 |
125 |
363 |
197 |
12-M20 |
DZ20 |
|
350 |
76 |
412 |
445 |
1280 |
215 |
125 |
363 |
197 |
12-M20 |
DZ30 |
|
400 |
89 |
462 |
495 |
1460 |
215 |
125 |
363 |
197 |
16-M20 |
DZ45 |
|
450 |
89 |
518 |
550 |
1600 |
240 |
235 |
437 |
227 |
16-M20 |
DZ45 |
|
500 |
114 |
568 |
600 |
1800 |
240 |
235 |
437 |
227 |
16-M20 |
DZ60 |
|
600 |
114 |
670 |
705 |
2100 |
240 |
235 |
437 |
227 |
20-M22 |
DZ60 |
|
700 |
127 |
775 |
810 |
2300 |
274 |
260 |
526 |
283 |
24-M22 |
DZ90 |
|
800 |
127 |
880 |
920 |
2500 |
274 |
260 |
526 |
283 |
24-M27 |
DZ120 |
|
900 |
154 |
980 |
1020 |
2700 |
319 |
295 |
554 |
309 |
27-M27 |
DZ180 |
|
1000 |
165 |
1080 |
1120 |
2900 |
319 |
295 |
554 |
309 |
28-M27 |
DZ250 |
|
1200 |
190 |
1295 |
1340 |
2300 |
319 |
295 |
554 |
309 |
32-M30 |
DZ250 |
|
1.0 MPa |
50 |
48 |
100 |
125 |
600 |
215 |
125 |
318 |
197 |
4-M16 |
DZ10 |
65 |
48 |
120 |
145 |
670 |
215 |
125 |
318 |
197 |
4-M16 |
DZ10 |
|
80 |
51 |
135 |
160 |
680 |
215 |
125 |
318 |
197 |
4-M16 |
DZ10 |
|
100 |
51 |
155 |
180 |
700 |
215 |
125 |
318 |
197 |
8-M16 |
DZ10 |
|
125 |
57 |
185 |
210 |
720 |
215 |
125 |
318 |
197 |
8-M16 |
DZ10 |
|
150 |
57 |
210 |
240 |
790 |
215 |
125 |
363 |
197 |
8-M20 |
DZ15 |
|
200 |
70 |
265 |
295 |
850 |
215 |
125 |
363 |
197 |
8-M20 |
DZ20 |
|
250 |
70 |
320 |
350 |
1140 |
215 |
125 |
363 |
197 |
12-M20 |
DZ20 |
|
300 |
76 |
368 |
400 |
1180 |
215 |
125 |
363 |
197 |
12-M20 |
DZ30 |
|
350 |
76 |
428 |
460 |
1280 |
215 |
125 |
363 |
197 |
16-M20 |
DZ30 |
|
400 |
89 |
482 |
515 |
1460 |
240 |
235 |
437 |
227 |
16-M22 |
DZ45 |
|
450 |
89 |
532 |
565 |
1600 |
240 |
235 |
437 |
227 |
20-M22 |
DZ45 |
|
500 |
114 |
585 |
620 |
1800 |
240 |
235 |
437 |
227 |
20-M22 |
DZ60 |
|
600 |
114 |
685 |
725 |
2100 |
240 |
235 |
437 |
277 |
20-M27 |
DZ60 |
|
700 |
127 |
800 |
840 |
2300 |
274 |
260 |
526 |
283 |
24-M27 |
DZ120 |
|
800 |
127 |
898 |
950 |
2500 |
319 |
295 |
554 |
309 |
24-M30 |
DZ180 |
|
900 |
154 |
1005 |
1050 |
2700 |
319 |
295 |
554 |
309 |
28-M30 |
DZ180 |
|
1000 |
165 |
1115 |
1160 |
2900 |
319 |
295 |
554 |
309 |
28-M30 |
DZ250 |
|
1200 |
190 |
1325 |
1380 |
3400 |
319 |
295 |
554 |
309 |
32-M36 |
DZ258 |
