D73H美標對夾式蝶閥

產品價格：￥880（人民幣）

規格：D73H

發貨地：上海

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

上海東峰閥門有限公司

免費會員

會員級別：

認證類型：企業認證

企業證件：通過認證

認證信息：上海秀通閥門有限公司

商鋪名稱：上海東峰閥門有限公司

聯系人：張少華（先生）

聯系手機：

固定電話：

企業郵箱：shdfvalve@126.com

聯系地址：上海奉賢區光明路56號

郵編：201406

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

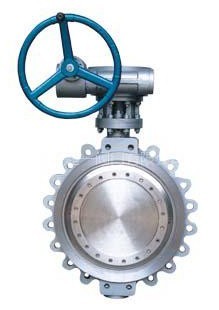

D73H美標對夾式蝶閥
『日標球閥』『日標閘閥』『日標截止閥』『日標蝶閥』『日標安全閥』『日標止回閥』

產品詳情

一、用途和特點

　　該系列蝶閥式我公司工程技術人員研制開發的新一代高性能產品，其性能已處于國內外先進水平、廣泛適用于低壓、中壓、高壓、鋼鐵治金、石油、化工、電力等工業管道上作截斷或調節介質流量用。該帆門采用三維偏心斜錐形閥座密封，蝶板密封采用新型金屬片與彈性材料層疊而成，嵌裝在蝶板上與閥座吻合。利用蝶板擺動壓緊密封，所以密封面摩擦阻力小，關閉時具有越關越緊功能，這樣密封性可靠，開啟確保密封面完全脫離接觸，保證了密封面不受損傷。該蝶閥結構特點排除了其他類型蝶閥開過位而不能密封的缺點，且在高曙下能正常使用，克服了其它類型閥門在高溫使用時因熱膨脹而容易泄漏的缺點。該蝶閥耕具使用介質要求，選用不同密封面材料，以保證密封面耐磨損、耐腐蝕、使用壽命長。

二、主要技術參數

公稱通經

DN（in)

2"-36"

2"-36"

公稱壓力

PN(MPa)

150LB

300LB

實驗壓力Ps（MPa）

強度試驗

3.0

7.5

密封試驗

2.2

5.5

適用介質

水、蒸汽、油品、酸堿類、海水等

適用溫度

-40～425℃

三、主要零件材料

　名稱

材料

閥體

WCB、CFB、CF8M

閥板

WCB、CFB、CF8M

帆桿

304、316、1Cr13

密封套

316、304

填料

柔性石墨、氟塑料

四、主要連接尺寸

型號

英寸

L

L1

D

D1

D2

H2

H1

H

M

Z-d

WT/Kgs

毫米　

英寸

毫米

英寸

毫米

英寸

毫米

英寸

毫米

英寸

毫米

英寸

毫米

英寸

毫米

英寸

對夾式

法蘭式

D315W/F

連

接

尺

寸

2"

1.72

43

4.25

108

6.00

152

4.75

120.5

3.62

92

4.33

110

11.02

280

13.58

345

M18

4-19

9

20

3"

1.93

49

4.50

114

7.50

190

6.00

152.5

5.00

127

4.92

125

12.40

315

14.96

380

M18

4-19

11

29

4"

2.20

56

5.00

127

9.00

229

7.50

190.5

6.19

157

5.70

145

13.78

350

16.34

415

M20

8-19

13

33

5"

2.50

64

5.50

140

10.00

254

8.50

216

7.32

186

6.50

165

15.35

390

17.91

455

M20

8-22

16

38

6"

2.75

70

5.50

140

11.00

279

9.50

241.5

8.50

216

6.89

175

17.91

455

21.45

545

M20

8-22

26

74

8"

2.80

71

5.90

150

13.50

343

11.75

298.5

10.62

270

8.26

210

20.67

252

24.21

615

M24

8-22

34

86

10"

3.00

76

6.30

160

16.00

406

14.25

362

12.75

324

9.84

250

23.81

605

27.36

695

M24

12-25

51

142

12"

3.38

86

4.00

178

19.00

483

17.00

298.5

15.00

381

11.24

285

28.74

730

32.78

830

M27

12-25

72

167

14"

3.63

92

4.20

190

21.00

533

18.75

362

16.25

413

12.60

320

31.50

800

35.43

900

M27

12-29

106

218

16"

4.00

102

8.50

216

23.00

597

21.25

432

18.50

470

13.98

355

34.25

840

38.58

980

M30

16-29

133

275

18"

4.50

114

8.74

222

25.00

635

22.75

476

21.00

533

14.96

380

36.22

920

40.55

1030

M30

16-32

176

315

20"

5.00

127

9.00

229

27.50

399

25.00

540

23.00

584

16.34

415

39.37

1000

43.70

1110

M33

20-32

190

395

24"

6.06

154

10.50

267

32.00

813

29.50

578

27.25

692

18.70

475

45.51

1155

51.37

1305

M33

20-35

394

580

30"

6.50

165

11.50

292

38.75

985

36.00

635

33.75

857

22.38

580

54.13

1375

60.03

1525

M39

28-35

476

717

32"

7.50

190

12.50

318

41.75

1060

38.50

749.5

36.00

914

24.80

630

56.50

1435

62.40

1585

M39

28-41

618

880

36"

8.00

203

13.00

330

46.00

1168

42.75

914

40.25

1022

26.77

680

62.40

1585

69.48

1765

M20

32-41

762

1042

D330W/F

連

接

尺

寸

6"

2.75

70

9.50

978

3.50

216

6.89

175

17.91

435

21.45

545

M20

8-22

28

8"

2.80

71

11.75

1085

10.62

270

8.26

210

20.67

525

24.21

615

M24

8-22

36

10"

3.00

76

14.25

240

12.75

324

9.84

250

23.81

605

27.36

695

M24

12-25

53

12"

3.38

86

17.00

298

15.00

381

11.24

285

28.74

730

32.78

830

M27

12-25

74

14"

3.63

92

18.25

362

16.25

413

12.64

320

31.50

800

35.43

900

M27

12-29

110

16"

4.00

102

21.25

432

18.50

470

13.98

355

34.25

870

38.58

980

M30

16-29

138

18"

4.50

114

22.75

476

21.00

533

14.96

380

36.22

920

40.55

1030

M30

16-32

180

20"

5.00

127

25.00

540

3.00

584

16.34

415

39.37

1000

43.70

1110

M33

20-32

196

24"

6.06

154

29.50

578

277.25

692

18.70

475

45.51

1156

51.37

1305

M33

20-35

400

30"

6.50

165

36.00

635

33.75

857

22.38

580

54.13

1375

60.03

1525

M39

28-35

482

36"

8.00

203

42.75

749

40.25

1022

26.77

680

62.40

1585

69.48

1765

M18

32-42

468
