消防恒壓切線泵原理

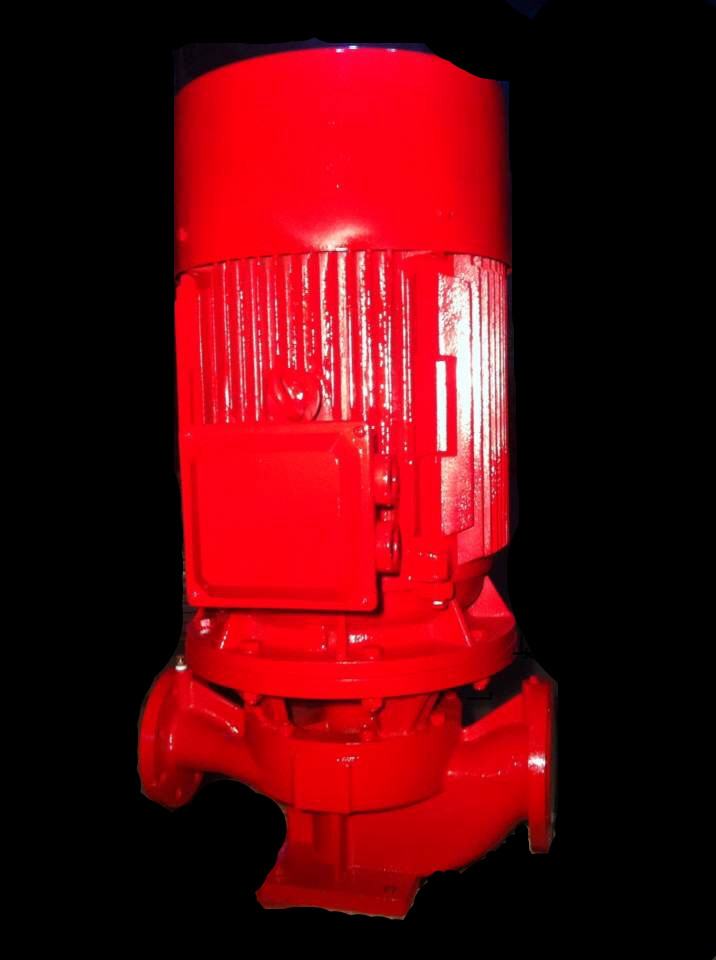

XBD消防恒壓切線泵是一種新型原理的消防泵，是軍工轉民用的產品。XBD消防恒壓切線泵運行時出口壓力平 緩當流量變化時揚程幾乎不變，特別適用于消防中變流穩壓要求，結構上有直聯臥式和直聯立式二種。XBD消防切線泵整個系列均用Y2型加長軸電機，葉輪為徑向開式，無口環，不銹蝕，因此運行特別平穩可靠

切線泵用于消防現改名為建筑用消防泵，用于生活現改名為變流穩壓泵。采用切線泵給消防給水管網帶來相應變化，主要有：

　　標準涉及固定消防泵的主要內容如下：

　　(1)消防泵代號為XB。

　　(2)原動機特征有電動機、汽油機和柴油機3種，代號分別為D、Q、C。電動機驅動的消防泵代號為XBD。

　　(3)泵組額定流量Qn為5、10、15、20、25、30、35、40、45、50、55、60、65、70、75、80、85、90、95、100、105、110、115、120、125、130、140、150、160、180、200L/s。

　　(4)泵組額定壓力Pn為0.3MPa～3.0MPa。

　　(5)在吸深0m時，應滿足額定流量和額定壓力的要求。在吸深6m時，壓力為額定壓力，流量應不小于額定流量的50%。

　　(6)消防泵的過流斷面對介質應有抗腐蝕性能；應有良好真空密封性能。

　　(7)發動機應有良好的常溫啟動性能，應保證5s內順利啟動，引上水后20s內，應能使消防泵達到額定工況，常溫指5℃～35℃。

　　(8)水泵水壓試驗為最大工作壓力的1.5倍，持續5min。試驗過程中泵殼不應有影響性能的變形和裂紋等缺陷。

　　(9)泵殼采用鑄鐵、鑄鋁、鑄銅，其它過流部件采用不銹鋼、青銅或鋁合金等高抗腐蝕性材料制成的泵，可不進行抗腐蝕試驗。

　　(10)泵組應進行10min的超負荷試驗。試驗過程中，泵組應工作正常，無過度振動、漏油、漏水等現象。

切線泵特點　　符合國家標準性能要求的消防泵，研制開發成功、產品經國家消防裝備質量監督檢驗中心檢測、各項指

　　標合格、并推向市場在工程中得到應用的當推切線泵。切線泵由中國建筑西北設計研究院提供技術參數及應用條件，航天工業總公司十一研究所研制。當時的著眼點在于設計一種流量～揚程曲線接近一條平滑直線的泵，可用于高層建筑消防給水設計中最為理想的水泵，以解決消防泵小流量或零流量運轉時產生的超壓問題，但在同時也考慮了消防用泵的其它要求。因此切線泵過流部件選用不銹鋼和鋁合金制造，泵與電機共軸直連，具有結構緊湊，占地面積小，運轉平穩、機械密封可靠、噪聲小、可靠性高、維護方便、使用壽命長等特點。

　　切線泵為臥式離心泵，其最大特點是流量～揚程曲線很平坦。泵流量從零到所需最大流量范圍內變化時，其揚程變化在5%以內。驅動泵的電機為普通電機，不需變速。它有效地解決了給水過程中流量變化時的壓力波動，和小流量時嚴重超壓的難題。與多臺水泵并聯運行相比可減少水泵數量，減少占地面積，運行管理簡便；與變頻調速水泵相比，可節省投資，方便管理，具有較多的優點，是解決超壓較為完善的辦法。

1、泵結構緊湊、布置合理、外形美觀。
2、進、出口徑相同，便于管路連接。
3、泵運行平穩、噪音低、壽命長。
4、密封可靠、無泄漏。
5、流量和壓力可根據需要增減泵級數并結合切割葉輪徑予以滿足。

流量：5-60L/S；
壓力：0.18-2.61Mpa；
功率：2.2-220KW；
轉速：1450-2900r/min；
