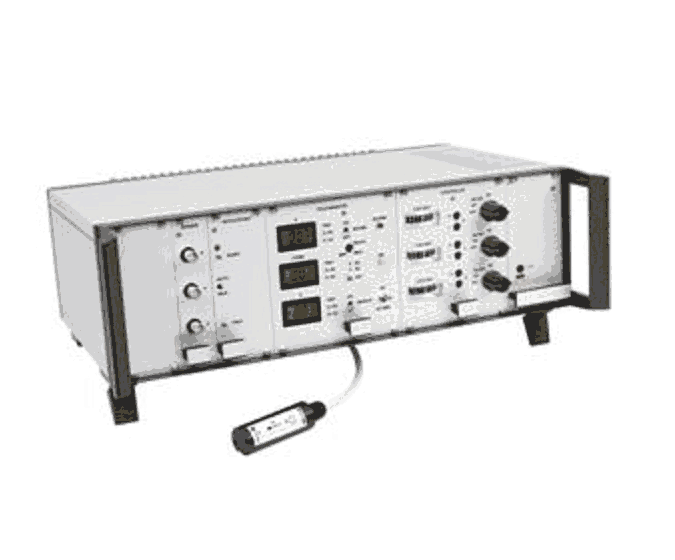

德國Stefan Mayer主動消磁系統MK-1

Magnetic Field Compensation System MK-1

一、 產品名稱:主動消磁系統Magnetic Field Compensation System

二、產品型號：MK-1/MK-3

三、生產廠家：德國Stefan Mayer Instruments

中國區代理：青島浩正科儀智能技術有限公司

四、產品介紹：

MK-1是一種單軸磁場補償系統，用于磁共振成像（MRI）中的圖像增強。它也可用于其他應用，如生物磁學研究或NMR光譜。該系統通過在合適的補償線圈的幫助下建立抵消磁場，減少了緩慢干擾，例如由電車、電梯或車輛引起的干擾，以及電力線磁干擾。MK-1是具有手動可調增益的前饋控制器。中國區代理：青島浩正科儀智能技術有限公司

磁場干擾是通過放置在MRI外的靈敏磁通門磁強計測量的。磁強計信號由模擬濾波器處理。高達10Hz的信號和兩個選定交流頻率（16.7或60Hz和50Hz或自定義頻率）的增益可以獨立調整。交流信號的相位也是可調的。MK-1的基本版本帶有一個磁力計和濾波器模塊。最多可安裝三個磁力計和過濾器。經處理的磁強計信號由加法放大器相加，該加法放大器生成用于直接連接補償線圈的內置電流源的控制信號。新的MK-1型號具有自動恢復放大器超量程條件和按鈕式磁強計調零功能。

MK-3為三軸磁場補償系統

五、簡要參數

?使用高分辨率磁通門傳感器進行磁場測量

?測量范圍±199.9μT，直流至1 kHz

?通過可切換濾波器對不同頻率進行選擇性補償

?模塊化系統，配備最多三個磁力計和過濾器

?直接連接補償線圈的集成電流源

?自動調零和從超量程條件恢復

六、應用

?改進MRI掃描圖像

?生物磁測量系統的預屏蔽

?高分辨率NMR光譜的磁場穩定

?抑制車輛、電梯、有軌電車和地鐵引起的不規則或階梯式磁場變化

?電力線頻率補償（50/60 Hz）

?補償16.7 Hz（鐵路）或其他自定義頻率
