德國ORIGA公司是世界上最早提出無桿氣缸概念的公司。ORIGA公司為無桿氣缸的發展做出了卓越的貢獻。目前世界上運用最廣泛知名度最高的無桿氣缸既是ORIGA無桿氣缸。目前ORIGA無桿氣缸主要應用于波峰焊接機、自動點膠機、絲移印機、噴涂設備、飛刀裝置、自動送料機、吹塑機、吸塑機等行業。

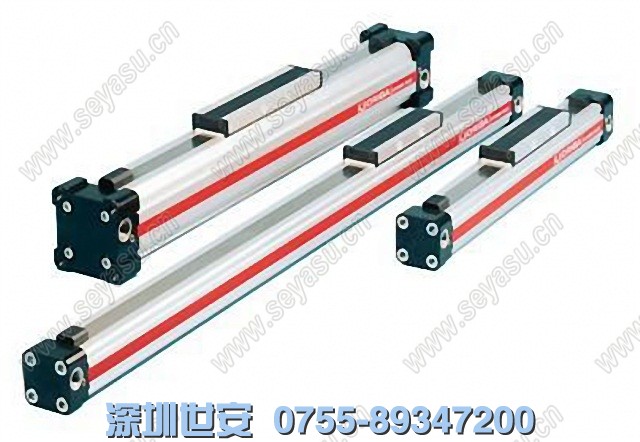

STL導軌型無桿氣缸具備特點：
1.陽極氧化鋁導軌活塞，尺寸與SLIDELINE和PROLINE導軌兼容；
2.STL16-32的安裝高度與OSP-P帶SLIDELINE和PROLINE導軌一致；
3.經拋光和硬化的鋼制導軌,適用于多向大負載,高精度,內置式防塵系統內置式油脂潤滑,任意行程可達3700mm等特點。
 |
品名 |
STL導軌型無桿氣缸 |
品牌 |
德國ORIGA |
|
價格 |
請來電0769-81558220咨詢 |
|
缸徑 |
φ16、25、32、40、50 |
|
行程 |
任意行程可達3700mm |
|
速度 |
STL16：maxV=3m/s STL25～50:maxV=5m/s |
|
壽命 |
8000km以上 |
|
主要應用行業 |
ORIGA無桿氣缸被廣泛地應用于機械手、波峰焊接機、自動點膠機、絲移印機、噴涂設備、飛刀裝置、自動送料機、吹塑機、吸塑機、包裝機械、橡膠機械、皮草機械、紡織機械、雕刻機械、運輸系統、物流設備、自動門（交通鐵路行業）、機床自動化設備等行業。 |
|
產品優點 |
1.內外鋼帶采用金屬密封的專利技術，耐腐蝕、使用壽命長(可達8000km)。 |
STL導軌型無桿氣缸詳細參數：
如果多力和力矩同時作用在氣缸上時，那么下面這個公滿足：
系列 |
用于線性驅動 |
最大力矩[Nm]] |
最大負載[N] |
帶導軌的線性驅動質量[kg] |
導軌滑塊質量[kg] |
||||
Mx |
My |
Mz |
Fy |
Fz |
0mm行程 |
每100mm行程增加 |
|||
STL16 |
OSP-P16 |
15 |
30 |
30 |
1000 |
1000 |
0.598 |
0.210 |
0.268 |
STL25 |
OSP-P25 |
60 |
110 |
110 |
3100 |
3100 |
1.733 |
0.369 |
0.835 |
STL32 |
OSP-P32 |
62 |
160 |
160 |
3100 |
3100 |
2.934 |
0.526 |
1.181 |
STL40 |
OSP-P40 |
150 |
400 |
400 |
4000 |
7500 |
4.452 |
0.701 |
1.901 |
STL50 |
OSP-P50 |
210 |
580 |
580 |
4000 |
7500 |
7.361 |
0.936 |
2.880 |
*表格中所示的最大允許值適用于輕的、無震動操作，即使在動態下也不應超過此值
ORIGA無桿氣缸工作原理：
無桿氣缸和普通氣缸的的工作原理一樣,只是外部連接、密封形式不同。無桿氣缸里有活塞，而沒有活塞桿的，活塞裝置在導軌里，外部負載給活塞相連，作動靠進氣。
ORIGA無桿氣缸工作流程：
在氣缸缸管軸向開有一條槽，活塞與尚志在槽上部移動。為了防止泄漏及防塵需要，在開口部采用不銹鋼封帶和防塵不銹鋼帶固定在兩端缸蓋上，活塞架穿過槽地，把活塞與尚志連成一體�；钊c尚志連接在一起，帶動固定在尚志上的執行機構實現往復運動。
