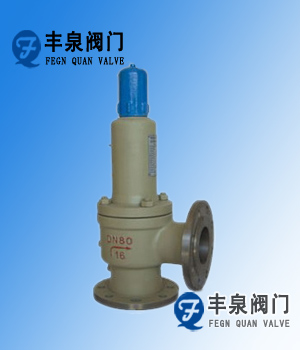

A41H彈簧微啟封閉式安全閥

A41H彈簧微啟封閉式安全閥

產品價格：￥100（人民幣）

規格：

發貨地：甌北

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

溫州豐泉閥門有限公司

免費會員

會員級別：

試用會員

認證類型：未認證

企業證件：未通過

認證信息：未認證

商鋪名稱：溫州豐泉閥門有限公司

聯系人：陳巍巍（先生）

聯系手機：

固定電話：

企業郵箱：fengquanv@163.com

聯系地址：浙江溫州永嘉縣甌北五星工業區

郵編：325100

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

A41H彈簧微啟封閉式安全閥

安全閥是一種由進口靜壓開啟的自動泄壓防護裝置，它是壓力容器最為重要的安全附件之一，它的功能是：當容器內壓力超過某一定值時，依靠介質自身的壓力自動開啟閥門，迅速排出一定數量的介質。當容器內的壓力降到允許值時，閥又自動關閉，使容器內壓力始終低于允許壓力的上限，自動防止因超壓而可能出現的事故，所以安全閥又被稱為壓力容器的最終保護裝置。
安全閥常見故障及原因
【安全閥漏氣】（1）閥芯與閥座接觸面不嚴密；（2）閥芯與閥座接觸面有臟物；（3）閥桿偏斜。
【安全閥到規定壓力時不開啟】（1）閥芯與閥座粘住，可做手動排氣試驗排除；（2）彈簧式安全閥的彈簧調整壓力過大，應重新調整；（3）杠桿式安全閥的重錘向后移動，應將重錘移到原來定壓的位置上，用限動螺絲緊固。
【安全閥不規定壓力時開啟】（1）彈簧式安全閥的彈簧調整壓力不夠、彈簧失效或彈力不足，應重調或重換安全閥；（2）杠桿式安全閥重錘向前移動，應將重錘移到原來定壓的位置上，用限動螺絲緊固

A41H彈簧微啟封閉式安全閥

A41H彈簧微啟封閉式安全閥適用于工作溫度≤300℃的石油氣、空氣、水等介質的設備或管路上。A41Y-P/R型適用于工作溫度≤200℃有腐蝕性介質的設備或管路上，作為超壓保護裝置。連接法蘭標準按JB/T……94/系列

彈簧微啟封閉式安全閥主要零部件材料

NO	零件名稱	A41H-C/KA41Y-C材料	A41Y-P/KA41Y-P材料	A41Y-R/KA41Y-R材料
1	閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	閥座	ZG2Cr13/1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
3	調節圈	ZG2Cr13/1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
4	閥瓣	2Cr13/1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	導向套	ZG2Cr13/1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
6	閥蓋	ZG230-450	ZG230-450	ZG230-450
7	彈簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
8	閥桿	2Cr13	2Cr13	1Cr18Ni12Mo2Ti
9	調整螺桿	45	2Cr13	2Cr13
10	保護罩	ZG200-400	ZG200-400	ZG200-400
	密封面材料	堆焊D507	堆焊Co基硬質合金

彈簧微啟封閉式安全閥外形尺寸和連接尺寸

A41H安全閥

型號	公稱通徑	do	D	K	g	g1	b	f	f1	Z-?d	DN＇＇	D1	K1	g2	g＇＇	b1	f＇＇	f1＇＇	Z1-?d1	L	L1	≈H
A41H-16C A41Y-16P A41Y-16R KA41Y-16C KA41Y-16P	20	15	105	75		55	16	2		4-14	20	105	75	55		16	2		4-14	100	85	276
	25	20	115	85		65	16	2		4-14	25	115	85	65		16	2		4-14	100	85	276
	32	25	140	100		78	18	2		4-18	32	140	100	78		18	2		4-18	115	100	285
	40	32	150	110		85	18	3		4-18	40	150	110	85		18	3		4-18	120	110	292
	50	40	165	125		100	20	3		4-18	50	165	125	100		20	3		4-18	135	120	370
	65	50	185	145		120	20	3		4-18	65	185	145	120		20	3		4-18	140	130	375
	80	65	200	160		135	20	3		8-18	80	200	160	135		20	3		8-18	160	135	373
	100	80	220	180		155	22	3		8-18	100	220	180	155		22	3		8-18	170	160	513
	125	100	250	210		185	22	3		8-18	125	250	210	185		22	3		8-18	190	190	560
	150	125	285	240		210	24	3		8-23	150	285	240	210		24	3		8-23	205	195	570
	200	150	340	295		265	26	3		12-23	200	340	295	265		26	3		12-23	240	230	717
	250	200	405	355		320	30	3		12-26	250	405	355	320		30	3		12-26	350	320	940
	300	250	460	410		375	30	4		12-26	300	460	410	375		30	4		12-26	350	320	980
A41H-25 A41Y-25P A41Y-25R KA41Y-25 KA41Y-25P	20	15	105	75		55	16	2		4-14	20	105	75	55		16	2		4-14	100	85	276
	25	20	115	85		65	16	2		4-14	25	115	85	65		16	2		4-14	100	85	276
	32	25	140	100		78	18	2		4-18	32	140	100	78		18	2		4-18	115	100	285
	40	32	150	110		85	18	3		4-18	40	150	110	85		18	3		4-18	120	110	292
	50	40	165	125		100	20	3		4-18	50	165	125	100		20	3		4-18	135	120	370
	65	50	185	145		120	22	3		8-18	65	185	145	120		20	3		4-18	140	130	375
	80	65	200	160		135	24	3		8-18	80	200	160	135		20	3		8-18	160	135	373
	100	80	230	190		160	24	3		8-23	100	220	180	155		20	3		8-18	170	160	513
	125	100	270	220		188	28	3		8-26	125	250	210	185		22	3		8-18	190	190	560
	150	125	300	250		218	30	3		8-26	150	285	240	210		24	3		8-23	205	195	570
	200	150	360	310		278	34	3		12-26	200	340	295	265		26	3		12-23	240	230	717
	250	200	425	370		332	36	3		12-30	250	405	355	320		30	3		12-26	350	320	940
	300	250	485	430		390	40	4		16-30	300	460	410	375		30	4		12-26	350	320	980
A41H-40 A41Y-40P A41Y-40R KA41Y-40 KA41Y-40P	20	15	105	75	51	55	16	2	4	4-14	20	105	75	55		16	2		4-14	100	85	276
	25	20	115	85	58	65	16	2	4	4-14	25	115	85	65		16	2		4-14	100	85	276
	32	25	140	100	66	78	18	2	4	4-18	32	140	100	78		18	2		4-18	115	100	285
	40	32	150	110	76	85	18	3	4	4-18	40	150	110	85		18	3		4-18	120	110	292
	50	40	165	125	88	100	20	3	4	4-18	50	165	125	100		20	3		4-18	135	120	370
	65	50	185	145	110	120	22	3	4	8-18	65	185	145	120		20	3		4-18	140	130	375
	80	65	200	160	121	135	22	3	4	8-18	80	200	160	135		20	3		8-18	160	135	373
	100	80	235	190	150	160	24	3	4.5	8-23	100	220	180	155		22	3		8-18	170	160	513
	125	100	270	220	176	188	28	3	4.5	8-26	125	250	210	185		22	3		8-18	190	190	560
	150	125	300	250	204	218	30	3	4.5	8-26	150	285	240	210		24	3		8-23	205	195	570
	200	150	375	320	260	282	38	3	4.5	12-30	200	340	295	265		26	3		12-23	240	230	717
	250	200	450	385	313	345	42	3	4.5	12-34	250	405	355	320		30	3		12-26	350	320	940
	300	250	515	450	364	408	46	4	4.5	16-34	300	460	410	375		30	4		12-26	350	320	980
A41H-64 A41Y-64 A41Y-64P A41Y-64R	20	15	130	90	51	68	20	2	4	4-18	20	105	75	55	51	16	2	4	4-14	100	95	268
	25	20	140	100	58	78	22	2	4	4-18	25	115	85	65	58	16	2	4	4-14	100	95	268
	32	25	155	110	66	82	24	2	4	4-23	32	140	100	78	66	18	2	4	4-18	115	105	279
	40	32	170	125	76	95	24	3	4	4-23	40	150	110	85	76	18	3	4	4-18	135	115	330
	50	40	180	135	88	105	26	3	4	4-23	50	165	125	100	88	20	3	4	4-18	160	125	360
	65	50	205	160	110	130	28	3	4	8-23	65	185	145	120	110	22	3	4	8-18	175	160	503
	80	65	215	170	121	140	30	3	4	8-23	80	200	160	135	121	22	3	4	8-18	175	160	498
	100	80	250	200	150	168	32	3	4.5	8-26	100	235	190	160	150	24	3	4.5	8-23	190	180	530
	150	100	345	280	204	240	38	3	4.5	8-34	150	300	250	218	204	30	3	4.5	8-26	280	260	657
A41H-100 A41Y-100 A41Y-100P A41Y-100R	20	15	130	90	51	68	22	2	4	4-18	20	105	75	55	51	16	2	4	4-14	100	95	268
	25	20	140	100	58	78	24	2	4	4-18	25	115	85	65	58	16	2	4	4-14	100	95	268
	32	25	155	110	66	82	24	2	4	4-23	32	140	100	78	66	18	2	4	4-18	115	105	279
	40	32	170	125	76	95	26	3	4	4-23	40	150	110	85	76	18	3	4	4-18	135	115	330
	50	40	195	145	88	112	28	3	4	4-26	50	165	125	100	88	20	3	4	4-18	160	125	360
	65	50	220	170	110	138	32	3	4	8-26	65	185	145	120	110	22	3	4	8-18	175	160	503
	80	65	230	180	121	148	34	3	4	8-26	80	200	160	135	121	22	3	4	8-18	175	160	498
	100	80	265	210	150	172	38	3	4.5	8-30	100	235	190	160	150	24	3	4.5	8-23	190	180	530
	150	100	355	290	204	250	46	3	4.5	12-34	150	300	250	218	204	30	3	4.5	8-26	280	260	657

彈簧微啟封閉式安全閥根據國家質量監督局鍋爐壓力容器監察局頒布的《蒸汽鍋爐安全技術監察規程規定：“在用鍋爐的安全閥每年至少應校驗一次” ；《電力工業鍋爐壓力容器監察規程》（（ DL612-1996）9.1.13）規定：“鍋爐安裝和大修完畢及安全閥經檢修后，都應校驗安全閥的起座壓力”，（并明確規定“規程監察范圍：f）熱力系統壓力容器：高、低壓加熱器、除氧器、各類擴容器等”；國家電力公司頒布的《防止電力生產重大事故的二十五項重點要求》規定：“各種壓力容器安全閥應定期進行校驗和排放試驗”。這些規定都十分明確了對電站安全閥的定期校驗工作。

　　電力行業標準《電力工業鍋爐壓力容器監察規程》（ DL612-1996）9.1.13對儀器校驗安全閥有明確規定：“純機械彈簧式安全閥可采用液壓裝置進行校驗調整，一般在75%～80%額定壓力下進行。經液壓裝置調整后的安全閥，應至少對最低起座值的安全閥進行實際起座復核。” 1 安全閥的檢驗方法目前，電力系統的安全閥校驗普遍采用的方法有離線測量和在線測量兩種。 離線測量需要在設備停車時拆下安全閥送到檢驗臺上，即費時又費力，且該種測量方法不能解決溫度對安全閥開啟壓力的影響，而對一些不可拆下的安全閥（如焊接閥等）更是無能為力。在線測量又分為實跳測量和儀器測量兩種。實跳測量會對安全閥造成不必要的傷害，并且噪聲污染和測量時的安全性問題已越來越引起人們的重視，一九九九年七月九日遼寧省錦州發電廠在安全閥校驗時五死三傷的慘劇應該不會忘記。儀器測量方式是目前較為先進且普遍采用的方法，如英國FURMANITE公司于八十年代研制的TREVITEST的實用產品。該儀器以風動馬達驅動液壓泵為動力源，采用二通道筆試記錄儀配合傳感器作為測量記錄單元。所記錄的安全閥開啟過程外加力變化曲線，由操作者人工判別特征點，通過手工計算出最終結果整個測量過程均需人工參與，故測量結果的一致性受人為因素影響很大，測量精度不能保證。此外，該種儀器的價格昂貴（2000年報價達125萬元），難以在國內推廣。日美等國的安全閥生產廠家在九十年代隨后也相繼開發了類似產品，但此類產品僅可用于自己廠家生產的安全閥，對國產和其他廠家安全閥就顯得無能為力。九十年代起，國內也出現部分仿制型，在技術上并無太大突破，仍然存在測量一致性差、測量精度低的缺點。 NSH系列安全閥在線定壓儀系由北京邦備機電技術有限公司及北京勞動安全技術裝備中心研制開發的新型便攜式儀器，其基本工作原理等同于英國FURMANITE的TREVITEST安全閥檢測系統，并在設計工藝上有重大突破。NSH安全閥在線定壓儀是校驗電站安全閥的新型專利產品，勞動部鍋爐壓力容器監察局、電站閥門標委會推薦產品，此產品經過中國計量科學院檢測合格。目前，該儀器已在全國五十多電廠的安全閥校驗中應用，經實踐證明，此儀器在設NSH安全閥在線校驗儀可在機組停運或運行的情況下，僅需2-5秒開啟時間可完成對安全閥進行在線性能檢測和工作參數檢測，也可對經檢測不合格的安全閥進行在線整定，可以測量和記錄安全閥的開啟壓力和安全閥所在位置系統介質壓力等參數。 2 設計原理 　彈簧安全閥的開啟、關閉動作是依靠其進口端的介質壓力變化和彈簧預緊力來使閥芯自動開啟及關閉。當介質壓力（內壓）升高到提升力比彈簧預緊力大時，閥芯克服彈簧預緊力自動開啟，泄放多余的介質，使內壓下降，又由于彈簧力的作用，當內壓降至安全值時，閥芯自動關閉，泄放停止。

　　根據這個原理，可以設想，在線（又稱熱態）測量或調整安全閥時，如果由外部提供一個向上的附加力，則當介質壓力與這個附加力的總和剛剛克服彈簧預緊力時，閥芯同樣也會開啟，甚至在沒有介質作用的離線（又稱冷態）條件下，單獨由外部附加力克服彈簧預緊力時，閥芯也可開啟，圖一清楚地表示了這種力的平衡關系。很明顯，我們可以看出，閥芯開啟的條件為： FT＝FW＋PＬ×S 其中：　FT——彈簧預緊力 FW——外部附加力 PL—— 介質作用壓力 S——安全閥密封面面積則開啟壓力Ｐ為：P＝PL＋FW／S 當冷態時，Ｐ＝FW／Ｓ顯然，如果能夠準確地測定附加外力FW，就可以根據已知的閥芯面積S和系統工作壓力，很容易地求得安全閥的開啟壓力P。這即為安全閥在線測試技術的設計依據和原理。

如需尺寸規格請聯系我們，為您提供詳細參數，本廠按國家指定標準生產。
