如果您對SN系列三螺桿泵的安裝尺寸性能參數，及產品價格有任何疑問可以隨時撥打我公司24小時服務熱線，我們將在第一時間為您提供您所需要產品的相關信息
～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～
南京艾科泵業有限公司
技術支持--吳工
業務電話：18260089184"18795852916" 025-66079392
業務傳真:025-85385832 85350284
業務QQ：1104724868
業務郵箱：akbynanjing@163.com
http://www1104724868.jdol.com.cn/ www.cnakby.com
地址：南京市棲霞區靖安街道太平工業園6號
≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈≈

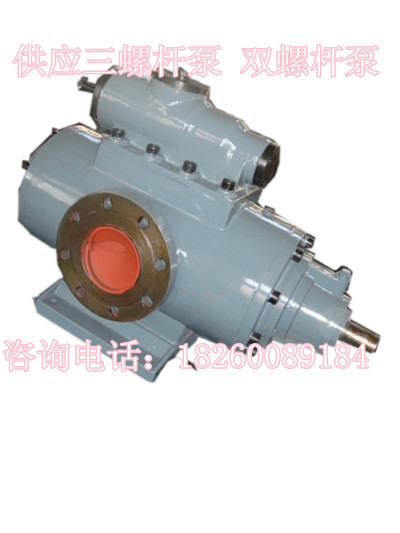

HSNH210-54N三螺桿泵在轉速1450/min（4級電機）壓力10Bar.黏度75cst.理論流量為14M3/H
HSN三螺桿泵
HSNH(臥式)三螺桿泵、HSNS（立式）三螺桿泵、HSNF（支架式）三螺桿泵、HSND（多種安裝如后進上出.后進測出等）三螺桿泵、HSNK（懸掛式）三螺桿泵
三螺桿泵構造
1.主桿與從桿.螺桿就相當于螺桿泵的心臟.其主要原理就是螺桿相互嚙合的螺桿沿軸向輸送工作介質（主要材質為40Cr, 38CrMoAl)
2.襯套與外殼.螺桿泵的襯套及外殼的長度應至少能覆蓋一個導程的螺桿副.（襯套主要材質為HT200/QT450-10/ZCuSn5Pb5Zn5/ZL109外殼為HT200/QT450-10）
3.軸套.軸套主要是用來固定從動螺桿以保證運轉平穩（材質為ZCuSn5Pb5Zn5/ZL109）
4.密封.螺桿泵密封分為.機械密封（適用于介質潤滑性好溫度小于800)填料密封(適用于潤滑介質較差粘度大溫度小于1500）和波紋管密封（適用于介質粘度大溫度在2500）
5軸承.軸承可分為內置軸承（一般介質潤滑性好）外置軸承（介質潤滑性差.粘度大）
6.前端蓋.后蓋.軸承座 .泵頭座為多為鑄件直接加工（材質為HT200/QT450-10）
SNH210系列三螺桿泵在壓力0.5-2MPa-運動粘度10/75/150所得出的理論流量與軸功率.
規格 Size |
轉速 （r/min） |
壓力 （MPa） |
運動黏度（mm2/s） |
|||||
40 |
75 |
150 |
||||||
流量 （L/min） |
軸功率 （KW） |
流量 （L/min） |
軸功率 （KW） |
流量 （L/min） |
軸功率 （KW） |
|||
HSN210-40 |
1450 |
0.5 |
163 |
1.95 |
164.2 |
2.13 |
164.9 |
2.24 |
1 |
159.8 |
3.34 |
161.9 |
3.52 |
163.2 |
3.81 |
||
1.5 |
156.8 |
4.74 |
159.8 |
4.92 |
161.6 |
5.21 |
||
2 |
154 |
6.13 |
157.8 |
6.31 |
160.2 |
6.6 |
||
HSN210-46 |
1450 |
0.5 |
204.6 |
2.31 |
206.2 |
2.49 |
207.1 |
2.78 |
1 |
200.2 |
4.06 |
203.1 |
4.24 |
204.8 |
4.53 |
||
1.5 |
196.2 |
5.81 |
200.3 |
5.99 |
202.7 |
6.28 |
||
2 |
192.3 |
7.56 |
197.6 |
7.74 |
200.6 |
8.03 |
||
HSN210-54 |
1450 |
0.5 |
271.3 |
2.89 |
273.8 |
3.07 |
275.3 |
3.36 |
1 |
264.3 |
5.23 |
268.9 |
541 |
271.6 |
5.7 |
||
1.5 |
257.8 |
7.56 |
264.3 |
7.74 |
268.1 |
8.03 |
||
2 |
251.7 |
9.89 |
260 |
10.07 |
264.9 |
10.36 |
||
軸功率與功率換算公式N軸功率乘以K=電機功率
N(KW) |
K |
N≤5 |
1.25 |
5＜N≤10 |
1.2 |
10＜N≤50 |
1.15 |
一、HSN系列三螺桿泵產品簡介結構特點優勢說明
1、HSN系列三螺桿泵產品概述簡介：
HSN系列三螺桿泵是無脈動軸向輸送具有一定潤滑性介質的定量容積式低壓轉子泵，適于輸送燃料油、潤滑油、液壓油、礦物油等油類和具有潤滑性的流動性液體。所輸送的介質中不得含有任何磨料顆粒和對泵材料有腐蝕的物質。HSN系列三螺桿泵由特殊型線（擺線）構成的螺旋型面，當電機或馬達驅動主動螺桿轉動時，其不斷運動的各個密封腔室逐漸形成真空，液體在大氣壓的作用下由吸入口吸入并沿軸向連續、無脈動的輸送到排出口，無攪拌、乳化現象。形成排出壓力的能力取決于系統負載和螺桿密封腔的數量，同時也與輸送介質的粘度以及驅動轉速也有一定的關系。
HSNH系列三螺桿泵的主動螺桿和從動螺桿采用液壓平衡裝置，被輸送的液體在泵腔內做連續、勻速的軸向直線運動，無脈動，噪音低，運轉平穩，流量壓力穩定，工作平穩，振動小。
HSNH系列三螺桿泵的零部件通用互換性好，可以任意拆解，更換相應的零部件。泵零件少，結構簡單，重量輕，安裝、使用、維修方便，效率高，壽命長。
三螺桿泵的從動螺桿的軸向力支撐在后蓋或主動螺桿上，并由液壓力驅動旋轉，從動螺桿由液壓力驅動，，主動螺桿和從動螺桿之間沒有機械接觸，螺桿之間，螺桿和泵套之間皆有油膜保護，因而螺桿型面僅傳遞液壓扭矩，并不受力，也無磨損和機械摩擦，對全部傳動零件而言，均由被輸送介質形成的油膜保護和潤滑。
三螺桿泵的主桿的徑向旋轉跳動由平衡活塞套也可以叫滑動軸承定位，且借助于平衡活塞和軸套的間隙使高壓腔和密封腔分開，在密封腔內裝有機械密封，無泄漏，腔內的油液回油孔與泵的吸入腔相通，因而不受排出壓力的影響。
具有很強的自吸能力，節能低耗，不需要底閥及每次開機前灌油。
組合系列化有多種結構，可用于臥式（H），法蘭式（F）和立式（S）浸油式（J）以及懸掛式(K)安裝。
根據所輸送介質需要還可提供加熱或冷卻結構。
對于潤滑性相對較差的介質，可以采用軸承外置結構（W1）以及金屬波紋管密封。保證三螺桿泵優良的使用壽命。
為了保護泵、電機和管路系統，泵必須帶有外置或內置安全閥裝置。
2、HSNH三螺桿泵性能特點：
（1）流量范圍：10～9400 L/min (升/分鐘) 0.6～560m3/h (立方/小時)
（2）壓力范圍：0～4 Mpa（兆帕）0～40 bar（巴） 0-40 kg/f (公斤力/平方厘米)
（3）輸送介質粘度范圍：2-760 cst（厘斯）mm2/S運動粘度
（4）泵送溫度：250 ℃ （攝氏度）
（5）容許最高轉速：3400 r/min （轉/分鐘）
供應螺桿泵系列配件 HSNH210-54N系列三螺桿泵
HSNH210-54N三螺桿泵/HSNH210-54【南京油泵組】.電話：18795852916
