超五類鋼絲鎧裝網線技術規格書

一、礦用阻燃網線-礦用網線執行標準：YD/T1019-2001

二、礦用阻燃網線-礦用網線產品名稱及型號規格

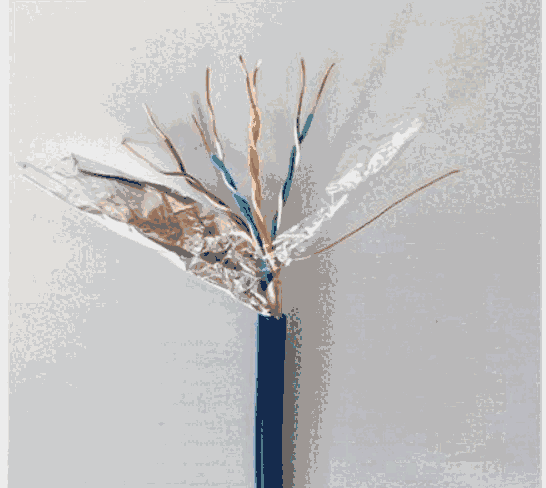

1. 產品名稱：超五類鋼絲鎧裝網線
2. 電纜型號和規格：HSYV5E-32  4×2×0.5mm

三、礦用阻燃網線-礦用網線導體材料和結構

導體采用1/0.5mm無氧銅絲偏差±0.02mm

四、絕緣芯線構造及顏色

1. 絕緣線芯數量：8芯（4對）
2. 顏色：白（藍）藍，白（橙）橙，白（綠）綠，白（棕）棕
3. 絕緣材料：高密度聚乙烯
4. 絕緣外徑：0.8±0.02mm

五、鋼絲鎧裝材料和結構

1. 鋼絲采用1.0mm鍍鋅鋼絲，16根纏繞細鋼絲鎧裝。

六、護套材料及顏色

1. 采用灰色（可以根據需要采用任意顏色）阻燃聚氯乙烯護套。

七、成品電纜特性

1. 成品電纜直徑:9.5mm±0.5mm
2. 彎曲半徑：小于電纜直徑的15倍
3. 電纜的近似重量：201.9kg/km
