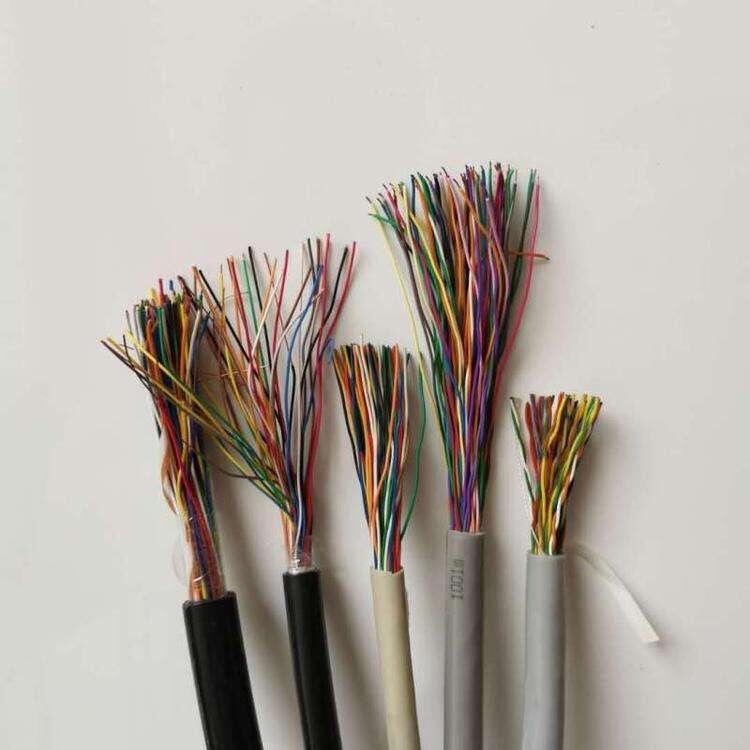

煤礦井筒用通信電纜的詳細資料:
● 井筒用通信電纜 環境溫度：-40～50℃
● 井筒用通信電纜 月平均相對溫度：95%(+25℃)
● 井筒用通信電纜 安裝敷設環境溫度 amp;ge;-10℃
● 井筒用通信電纜 安裝時最小彎曲半徑：MHYV、MHJYV為電纜外徑的10倍，其他型號為電纜外徑的15倍
● 井筒用通信電纜 型號、名稱及使用范圍
|
型號 |
名稱 |
使用范圍 |
|
MHYV |
煤礦用聚乙烯絕緣聚氯乙烯護套通信電纜 |
用于平巷、斜巷及機電峒室 |
|
MHJYV |
煤礦用加強型線芯聚乙烯絕緣氯乙烯護套通信電纜 |
用于機械損傷較高的平巷和斜巷 |
|
MHYBV |
煤礦用聚乙烯絕緣鍍鋅鋼絲編織鎧裝聚氯乙烯護套通信電纜 |
用于機械損傷較高的平巷和斜巷 |
|
MHYAV |
煤礦用聚乙烯絕緣鋁—聚乙烯粘結護層聚氯乙烯護套通信電纜 |
用于較濕的斜井和平巷 |
|
MHYA32 |
煤礦用聚乙烯絕緣鋁—聚乙烯粘結護層鋼絲鎧裝聚氯乙烯護套通信電纜 |
用于豎井和斜井 |
●結構數據及主要技術支持
|
型號結構及性能 |
MHYV |
MHJYV |
MHYBV |
MHYAV |
MHYA32 |
|||||||||||||||||||
|
規格(對數芯數) |
1×2 |
2×2 |
1×4 |
5×2 |
1×2 |
2×2 |
5×2 |
10×2 |
20×2 |
20×2 |
30×2 |
50×2 |
30×2 |
50×2 |
80×2 |
|||||||||
|
線芯結構根數/直徑mm |
7/0.28 |
4/0.28銅線 +3/0.28鋼線 |
1/0.8 |
|||||||||||||||||||||
|
粘接護層及鎧裝層 |
—— |
—— |
編織0.2—0.3的鍍鋅鋼絲 |
鋁—聚乙烯帶繞包 |
聚乙烯繞包及鍍鋅鋼絲鎧裝 |
|||||||||||||||||||
|
電纜外徑≤mm |
7.1 |
8.6 |
8.0 |
11.5 |
7.1 |
8.6 |
15.6 |
18.4 |
23.4 |
23.4 |
27.4 |
32.6 |
32.6 |
37.3 |
43.0 |
|||||||||
|
電纜參考重量kg/km |
58 |
89 |
68 |
134 |
58 |
87 |
218 |
323 |
512 |
472 |
678 |
1006 |
1450 |
1943 |
2828 |
|||||||||
|
電纜導電線芯直流電阻≤Ω/km |
45 |
73 |
36.7 |
|||||||||||||||||||||
|
絕緣線芯絕緣電阻≥Ω/km |
3000 |
|||||||||||||||||||||||
|
耐交流電壓 |
電纜絕緣線芯間及絕緣線芯與屏蔽間應能經受歷時1min，1.5kv交流電壓 |
|||||||||||||||||||||||
|
工作電容≤μF/km |
0.06 |
|||||||||||||||||||||||
|
遠端串音衰減(500m)≥dB |
70 |
|||||||||||||||||||||||
|
固有衰減≤dB/km |
1.10 |
1.30 |
0.95 |
|||||||||||||||||||||
|
電纜工作時的直流電阻差≤ |
環阻的2% |
|||||||||||||||||||||||
井筒用通信電纜用途：主要用于煤礦井下監測、監控、軌道運輸系統作信息傳輸線，也可用于通訊系統作信息傳輸。
聲明：由于銅價不穩定，需要訂購時候請不要直接下單，請聯系客服人員電纜價格以實際咨詢為準。咨詢熱線：18330697887
